簡介

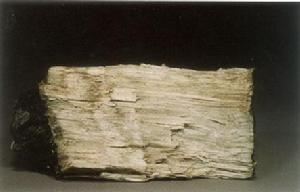

溫石棉溫石棉塊體通常為不同色調的綠色及黃色，也有的為白色。劈分後的絲狀纖維為白色，絲絹光澤；硬度2～2.5；理論密度為2.56 g/cm3，化學成分中類質同象代替，決定實際密度值的大小，Fe、Ti、Mn、Ni等元素取代Mg時，密度偏大，Al、Ti取代Si時，密度偏小，與纖維管心有無充填物也有關係，實際密度為2.426～2.646 g/cm3。
化學特性
溫石棉的光學性質
溫石棉溫石棉的光學性質，折射率Ng為1.534～1.555，Np為1.522～1.549，Ng值隨Fe2O3及FeO含量增多而增大，Np值隨FeO及H2O+含量增多而增大；多色性，Ng為各種色調的綠色，Np為各種色調的黃色；平行消光，正延性為主。
衍射特徵
溫石棉的X射線衍射特徵，有兩條強衍射線，d(002)為0.728～0.740nm和d(004)為0.369～0.366nm；另有四條中強衍射線，d(020)為0.437～0.459nm、d(201)為0.256～0.260nm、d(202)為0.243～0.248nm、d(402)為0.130～0.134nm。溫石棉在自然界產出以2Mc型纖蛇紋石最多，ZORc型正纖蛇紋石少見。
溫石棉的熱效應
溫石棉的熱效應，在670～730℃區間出現深而大的放熱效應（吸熱谷或脫羥谷）；815～830℃區間出現矮而窄的放熱效應（熱放峰），原礦物結構被徹底破壞，形成新的物相，即鎂橄欖石和頑輝石的混合相。
溫石棉的紅外光譜
溫石棉的紅外光譜，不同結晶程度的溫石棉，主要表現在1 100～950cm-1三個方向的Si—O伸縮振動帶及3 700～3 600cm-1羥基吸收振動的差別。
溫石棉的電子顯微像多為空心管狀，其內徑一般為6～8nm，外徑為20～50nm。
溫石棉的理論化學成分
SiO2 43.36%、MgO 43.64%、H2O+13%。一般含有Fe2O3、FeO、TiO2、Al2O3、MnO、CaO、K2O、Na2O、Cr2O3、V2O5、NiO、F－、Cl等雜質。表明混有磁鐵礦、方解石、白雲石、菱鎂礦、水滑石、石英、水鎂石、鉻尖晶石等雜質礦物或元素的類質同象取代。
物理特性
溫石棉具有多種物理化學性質，劈分性能優良，能最大限度地劈分為絲狀體，劈分直徑最小為1～2μm。工業利用以比表面積為衡量指標，一般在5～50 m2/g。機械強度高，抗張強度值為120～350（單位9.8×106Pa）。
其中：高強度纖維大於350，正常強度纖維小於350、大於250，中等強度纖維小於250、大於150，低強度纖維小於150。溫 石棉纖維強度優於角閃石類石棉及人造碳纖維，與硼纖維和玻璃纖維接近。耐熱性能良好，工業利用溫度可達500℃（熱失重率小於1%）。溫石棉耐鹼腐蝕性強，鹼蝕量為0.46%～0.74%，耐酸腐蝕性差，不如角閃石石棉，酸蝕量一般為55%～58%。隔熱性能和導熱性能好，導熱係數一般為0.121～0.227W/（m·K）。電絕緣性良好，電阻率ρ一般為0.6×108～4×108Ω·cm。
溫石棉纖維還具有過濾性[透過係數為15%～60%，阻力為0.4×9.8～13.9×9.8Pa]、成膜打漿性、磁性（雙磁化係數為6×10^-6～10×10^-6cm/g）、電動電位（一般e>20mV）等。
開發利用
石棉有致癌性早已為相關行業周知，但石棉細分為溫石棉和閃石棉。經中外多位礦物學、病理學、毒性學專家學者在長達2年多的比較試驗證明，在溫石棉、閃石棉及其他多種“溫石棉替代纖維”中，溫石棉是相對最安全的無機纖維材料。自從2004年，瑞士著名的吸入毒物專家、多國政府毒物學顧問大衛·伯恩斯坦博士公布“溫石棉可以安全使用”的實驗結果之後，2年來，中國、俄羅斯、加拿大、印度、巴西、墨西哥等國多位礦物學、病理學、毒性學專家，經過各自的科學實驗，得出與伯恩斯坦博士完全一致的結論。
然而，2001年三月WTO做出具有里程碑意義的裁定，認為溫石棉既然已被認定是致癌物質，石棉生產商堅持的安全使用極限就不存在。使得WTO的各個成員國禁止使用或進口如石棉等含致癌物質的權利合法化，也進一步確認WTO各成員國有權認為保護生命和健康比履行貿易義務更為重要。
