溫濕度顯示器

FR-WSK-1型工具庫房溫濕度智慧型檢測儀主要用於工具庫房的溫度、濕度測量與顯示，並可以根據設定的溫度、濕度值進行自動加熱、通風控制。

FR-WSK-1型工具庫房溫濕度智慧型檢測儀採用了集成溫、濕度感測器模組，精度高，可靠性好，免校準。接入的感測器數量最大可以到12個；並具有線上增加/減少感測器的能力。具備與PC計算機通過RS485通訊的能力。通過計算機，可以設定溫度、濕度的上下限值，可以讀取感測器當前的溫度、濕度值。
2技術指標：
（1）溫度–40℃～+85℃精度：±0.5℃
（2）濕度0-100%RH精度：±3.5%RH
（3）接入最大感測器數量：12
（4）具有工作參數保存功能，斷電後不會丟失。
3使用方法
檢測儀分為兩部分，主控板裝在機箱內，顯示板裝在控制櫃面板上，顯示板與主控板通過電纜連線。
3．1檢測儀顯示板
復位設定＋－運行
序號顯示
溫度顯示
濕度顯示
溫度上限
溫度下限
濕度上限
濕度下限
圖2顯示板示意圖

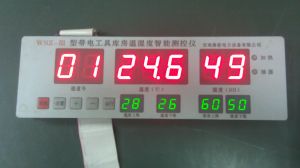

上圖為檢測儀顯示面板示意圖，顯示板上共有5個按鍵，分別是復位鍵、設定鍵、+鍵、-鍵、運行鍵。共有兩排數碼管，第一排數碼管分別顯示當前溫度/濕度感測器的序號，溫度值與濕度值。第二排數碼管顯示溫度上、下限，濕度上、下限。
5個按鍵的主要功能是：
（1）復位鍵，當系統不正常時，可以按復位鍵，使儀器進入正常工作狀態。
（2）設定健，按設定鍵可以進入參數設定狀態，在參數設定狀態中，可以修改當前系統工作參數。
（3）+、-鍵用於增加或減少當前修改的參數值。
（4）按設定鍵以後，工作參數就會保存起來，斷電不會丟失。
3．2主控板
主控板安裝於一個機箱內，機箱的後面板用來輸入電源，接感測器，連線與PC機的RS485接口。由多個接線端子，下面介紹各個接線端子的定義。
圖中，KA1為加熱控制繼電器接線端子（兩個），KA2為通風控制繼電器端子（兩個），2A、2B、GND為外接溫度濕度感測器的RS485口，1A+、1A-、GND為接PC機的RS485連線埠，在接RS485時，注意1A或2A要接對應的RS485的正端，1B或2B要接對應RS485的負端。
4安裝調試
（1）按圖3將電源、繼電器、RS485、及感測器的連線接好。
（2）將顯示板與主機板之間的電纜接好。
（3）根據感測器接入的位置，設定控制板內的撥段開關。
（4）上電，第一排數碼管顯示“--------”，並根據撥段開關的選擇來讀取感測器的值。並在第一排數碼管上分別顯示序號、溫度值、濕度值。第二排數碼管顯示溫度上、下限，濕度上、下限。
（5）當溫度低於設定的下限時，會接通加熱繼電器，使加熱器工作。當溫度高於上限時，停止加熱。
（6）當濕度高於設定的上限時，會接通通風繼電器，使通風機工作。當濕度低於下限時，停止通風。
（7）一直按“設定”鍵，直到數碼管顯示“P1”，表示已進入參數設定狀態，進入參數設定狀態後，可以修改溫度/濕度的上、下限值。數碼管顯示P1，表明此時可以按“+”或“-”鍵來修改溫度的上限，修改完後，可以再按“設定”鍵，數碼管顯示“P2”，此時可以修改溫度下限。再按“設定”鍵，數碼管顯示“P3”，可以修改濕度上限，按“設定”鍵，數碼管顯示“P4”，此時可以修改濕度下限。如果修改完畢或不修改，可以按“運行”鍵進入工作狀態。修改後的參數會自動保存，斷電後不會丟失。
（8）檢測儀可以通過RS485與計算機通訊，具體的通訊協議詳見“程式示例”。
