電站設計水頭53.2m,最大水頭57.1m,最小水頭47.1m。 水庫總庫容1.33×10m,電站裝機35MW,年發電量1.327×10kw·h。 水庫總庫容0.98×108立方米,電站裝機84MW,年發電量2.16×108kw·h。

概述

渾江為鴨綠江的主要支流,發源於長白山系的老嶺,全長445km,落差744m,流域面積為14776平方公里。河道多蛇曲,河谷多處狹窄,水能資源開發條件較好。流域開發7個梯級,即:桓仁水電站西江水電站鳳鳴水電站回龍山水電站太平哨水電站雙嶺水電站金哨水電站,然後接鴨綠江的水豐水電站。江上三處築壩,從上游到下游依次形成桓仁水庫、回龍山水庫太平哨水庫。其中桓仁水電站為主力電站,水庫庫容36.4億立方米,裝機容量222.5MW。到20世紀末梯級已開發總裝機容量500MW,年發電量12.6億kW·h。

桓仁水電站

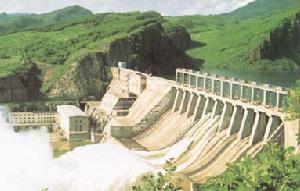

五女山下的桓仁水電站位於遼寧省桓仁縣境內、鴨綠江幹流中國側的最大支流渾江的中遊河段上,渾江規劃按7級開發,桓仁水電站是渾江上第一座大型水電站。桓仁水電站是我國獨立自主設計施工的混凝土單支墩大頭壩,大壩為單支墩大頭壩,

壩長593.3m,最大壩高78.5m。電站設計水頭53.2m,最大水頭57.1m,最小水頭47.1m。 裝有3台混流式水輪發電機組,容量2×7.5萬kW、1×7.25萬kW,總裝機22.25萬kW,保證出力3.28萬kW,年平均發電量4.77億kW·h。1965年復工建設,1968年5月第1台機組發電,1972年竣工。工程靜態總投資2.2億元,工程除發電效益外,還具有防洪、灌溉、養殖等效益。桓仁水庫

又名渾江水庫該水庫1957年動工興建,1967年建成蓄水。庫身橫跨遼寧、吉林兩省的桓仁、通化、集安三縣轄區,沿線總長81公里,水域面積14.8萬畝,總庫容量34.6億立方米,比撫順大夥房水庫總容量20.1億立方米多14.5億立方米。庫水最深處60餘米,平均水深15米。水庫下端一道攔江大壩巍然聳立於兩岸山峽之間,長592米,高78.5米,寬8.93米。壩內安裝3台水輪發電機組,單機容量為7.5萬千瓦,總裝機容量22.5萬千瓦。壩上水面寬800米,形成碧波萬頃的人工湖,也是遼寧最大的淡水養殖場之一。
桓仁水庫控制流域面積10400平方公里,多年平均徑流量44.80億立方米,多年平均流量142立方米/秒,多年平均輸沙量125.6萬立方米。工程設計洪水標準為千年一遇,相應流量22600立方米/秒,校核洪水標準為萬年一遇,相應洪峰流量30000立方米/秒。水庫總庫容35.3億立方米,為不完全年調節水庫。水庫正常蓄水位300m,死水位290m。

電站樞紐

建築物基礎為紫紅色安山凝灰岩及安山凝灰集塊岩。

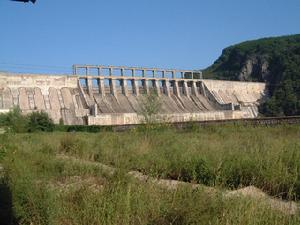

樞紐工程由混凝土單支墩大頭壩,壩後式廠房等建築物組成。最大壩高78.5m,壩頂長593m,壩體設有表孔、中孔、底孔,分別擔負泄洪、水庫放空及沖沙任務。桓仁水電站廠房尺

寸為82.8m×19.8m×19m(長×寬×電機層以上高度),廠房內裝有3台混流式水輪發電機組,機型為HL662-LJ-410;HL702-LJ-410。機組容量7.5萬kW×2、7.25萬kW×1,以220kV及66kV輸電線路併入東北電網及近區供電。 電站土石方開挖填築208.5萬立方米,混凝土澆築129.4萬立方米。壩基下傾向下游,傾角15°~20°的2條軟弱夾層進行洞挖回填混凝土處理。電站運行

在電站運行方面,實現了梯級水電站的集中控制,由桓仁水電站對回龍山水電站進行遠監控試驗,獲得成功,對水電站的安全、經濟運行起到了較好的作用。

西江水電站

西江水電站位於遼寧省東部桓仁縣境內的渾江幹流上,上游距桓仁水電站5 km。電站樞紐工程由攔河閘壩和發電廠房兩大部分組成,是以發電為主,兼有供水、農業灌溉及調峰電源等綜合效益的水電工程。電站採用貫流式水輪發電機,機組的總裝機容量為4×3 MW。
電站安裝有4檯燈泡貫流機組,容量12MW,設計水頭5.4m,設計流量64.8立方米/秒,水輪機設計功率3141 kW,發電機功率3000kW,功率因數0.9。電站第1台機組於1999年併網運行,2000年投產2台,2004年第4台機組投產。鳳鳴水電站

回龍山水電站

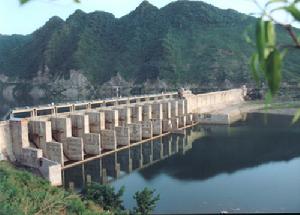

回龍山水電站位於渾江幹流中下游,距上游桓仁水電站44km,距下游太平哨水電站35.6km。壩址以上控制流域面積12506平方公里,多年平均入庫流量179.3立方米/秒。總庫容1.23億立方米,調節庫容0.18億立方米,為日調節水庫。 電站以發電為主,裝機2台,總容量72.0MW,多年平均發電量2.74億kw.h,保證出力18.0MW。

電站樞紐

電站主要建築物有攔河壩、引水遂洞、地下發電廠房及地下開關站等。大壩為混凝土重力壩,壩長567.3m,最大壩高35.0m,共35個壩段。壩基岩石為寒武紀張夏組厚層狀純質結晶火岩和侏羅紀火山碎屑岩(主要是凝灰岩和凝灰角礫岩)。壩基岩石地質條件複雜,岩溶最發育的為7~11#壩段地基。 在4~17#壩段設有13個敞開式溢流口,孔口尺寸為12×12m。
電站應為二等工程,大壩應為2級建築物,原設計時為100年一遇洪水設計,1000年一遇洪水校核,溢流孔為23孔,堰頂高程211.0m,堰頂高程213.0m。消能方式為挑流和面流方式相結合,最大下泄流量12500立方米/秒。消能方式為5孔底流消能,18孔面

流消能,但在施工過程中,幾經修改,1969年8月改為50年一遇洪水設計,500年一遇洪水校核,溢流孔仍然為23孔,堰頂高程為218.0m,取消了5個孔底流消能,均改為面流消能。1970年7月又將設計標準改為50年一遇洪水設計,200年一遇洪水校核,溢流孔改為14孔,堰頂高程213.0m,同年10月將溢流孔改為13孔,堰頂高程仍為213.0m。最後按50年一遇洪水設計,相應庫水位221.7m,按200年一遇洪水校核,相應洪水為223.8m,壩頂高程225.0m,正常蓄水位221.0,死水位219.0m。電站建設

回龍山電站於1969年5月15日主體工程開工,1972年9月27日下閘蓄水,同年10月18日第一台機組併網發電,1977年10月竣工驗收移交。 電站發電時,正逢東北電網缺電,當時有幾個火電廠運行也不穩定,回龍山的投入運行,在東北電力系統調峰、調頻和事故備用中發揮一定作用,到2000年末共發電61.78億kw.h,取得一定的經濟效益。

太平哨水電站

太平哨發電站位於遼寧省寬甸滿族自治縣境內渾江中下游,距上游桓仁水電站79.6km,距回龍山水電站35.6km,是一座以發電為主的中型水電站。壩址以上控制流域面積12961平方公里,多年平均降雨量800~1000mm,多年平均入庫流量187立方米/秒。電站總庫容1.83億立方米,為日調節水庫。電站總裝機容量161.0MW,多年平均發電量4.3億Kw·h。太平灣電站主要是承擔調峰、調頻和事故備用。工程主要建築物由攔河壩、引水隧洞、地面發電廠房、地面開關站和副壩(備用溢洪道)等組成。

電站樞紐

大壩為混凝土重力壩,壩頂高程196.0m,壩頂全長555.6m,最大壩高44.0m,頂寬8m。大壩共分36個壩段,其中3#~23#壩段為溢流壩段,設有20個開敞式溢流口,堰頂高程181.5m,孔口尺寸為12×10.885m。其餘為擋水壩段。副壩亦為混凝土重力壩,最大壩高11.8m,壩頂高程193.3m,壩頂全長308.0m,壩頂寬2.0m,共22個壩段。電站為二等工程,大壩為Ⅱ級建築物,洪水標準按百年一遇洪水設計,千年一遇洪水校核。正常蓄水位191.5m,設計洪水位191.5m,校核洪水位192.8m,死水位190.0m。

電站建設

電站於1972年由原水利電力部東北勘測設計院勘測設計,集團公司水電六局承擔電站工程的建設任務。其主體工程於1976年10月25日開工,1976年10月大壩截流成功,1979年11月蓄水,1979年12月3日第一台機組正式併網發電,其他3台機組於1980年相繼併網發電,1982年1月工程全部竣工。

電站水庫

太平哨水庫是一座山谷型水庫,是繼渾江流域上桓仁及回龍山水電站之後專供第三個梯級水電站(裝機容量4×4.025萬千瓦)發電的水庫。設計水頭36.2m,水庫總庫容為2億立方米。正常蓄水位是191.5米,水庫面積13.2平方公里(19800畝),水面最寬處達1000米,最狹處100米。水庫幹流蜿蜒曲折長達35公里,似一條銀蛇飛舞於群山之間,兩岸翠疊百尋,一灣平湖千公頃。

雙嶺水電站

雙嶺水電站(雙嶺水利樞紐)位於遼寧桓仁,渾江幹流下游,為防洪、灌溉、發電、水產養殖及環境保護等綜合利用水利樞紐。水庫總庫容1.33×10m,電站裝機35MW,年發電量1.327×10kw·h。淹沒耕地1204畝,遷移人口205人。樞紐主要由混凝土重力壩、泄洪建築物及河床式發電廠房等組成,最大壩高39m。總投資30050萬元。2002年開工,2004年完工。

金哨水電站

金哨水電站工程位於遼寧桓仁,渾江幹流下游,為防洪、灌溉、發電、水產養殖及環境保護等綜合利用水利樞紐。水庫總庫容0.98×108立方米,電站裝機84MW,年發電量2.16×108kw·h。淹沒耕地1003畝,遷移人口939人。樞紐主要由混凝土重力壩、引水發電系統及發電廠房組成,最大壩高34m。總投資55094萬元。金哨水利樞紐2001年開工,2004年完工。
