渣球含量測定
渣球含量測定耐火纖維棉及其製品中的非纖維物質。它是在耐火纖維生產過程中，耐火原料在高溫熔融狀態下，經高壓氣流噴吹時產生的非纖維狀有害物質。耐火纖維及其製品中的渣球含量多少，不僅直接影響耐火纖維製品的熱導率、熱容、加熱線變化及彈性等，而且也反映出纖維工藝技術水平以及除渣工序的效率，所以渣球含量是耐火纖維重要的質量指標 。
計算方法
渣球含量sh;按下式計算：
Sh=m/moX100
式中：
sh—渣球含量，單位為百分數（%）；
m—渣球質量，單位為克（g）。
m0-試樣質量，單位為克（g）。

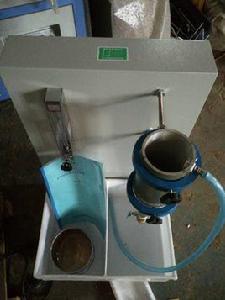

技術參數
1、 玻璃轉子流量計：0-200mL/min
2、 分離筒：內徑80mm高380mm
3、 纖維收集器：138x98mm
4、 渣球收集器：138x98mm
5、 塑膠水槽：210x140mm
6、 外形尺寸：390x185x570mm
操作規程
1.製備試樣 按GB/T5480.5-2004的規定選取式樣，切取全厚度的試樣11g左右。在對於玻璃棉及其製品，在（500±20）℃下灼燒30min以上；對於矽酸棉及其製品，在（700±20）℃下灼燒30min以上。除盡粘結劑再稱量精確到0.01g。試樣數量按產品標準的規定，但不應少於3個 。
2.壓制試樣 把稱量好的試樣放入相應的試樣筒內，放於壓榨器上進行手動螺旋加壓。
3.潤濕試樣 將壓制好的試樣取出，放於250mL量杯內，加入表面活性劑溶液50mL，並充分攪拌，使纖維在溶液中得到潤濕和分散。
4.分離試驗
(1)將試樣全部移入分離筒中。打開水源開關，使轉子流量計的流量示值為60mL/min，保持此流量直至纖維在水中得到分散和懸浮。加大水流量至（120-180）mL/min，繼續分離10min左右。待分離筒內水澄清後，打開分離筒下端的排渣閥，藉助水流把渣球完全排入邊長不大於產品標準規定的篩孔邊長的標準篩內。檢查纖維收集器內的纖維中是否含有渣球，若有渣球應將其放入分離器內在進行分離。
(2)乾燥 將盛有渣球的篩子放入電熱乾燥箱內，在（105-110）℃溫度下烘乾至少20min。
(3)篩分 將乾燥的渣球移入產品標準規定的篩孔的標準篩內，加入3隻直徑為（20±1）mm的陶瓷球，蓋裝後啟動振篩機篩分15min。 (4)稱量 將篩分後的渣球放在天平上稱重，讀數精確到0.01g。
用途
可對玻璃棉及其製品，礦渣棉、岩棉、及其製品，矽酸鋁棉及其製品進行渣球含量進行分析。具有體積小、外形美觀實用等特點，是實驗室必備之儀器。
