混流式水輪機

混流式水輪機

混流式水輪機又稱法蘭斯式水輪機,水流由徑向進入轉輪,大體沿軸向流出。 混流式水輪機套用水頭範圍較大,結構簡單,運行可靠,效率高。 混流式水輪機又稱法蘭斯式水輪機,水流由徑向進入轉輪,大體沿軸向流出。

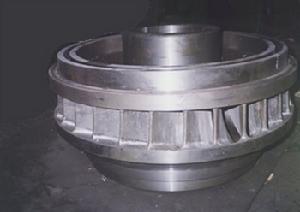

混流式水輪機混流式水輪機
混流式水輪機用於水頭30~700m的大、中型水電站,而中、小型混流式水輪機則可用於水頭為20~400m的水電站,驅動水輪發電機鏇轉而發出電能。水流流經轉輪是徑向式的,導出機構為徑向式的,導葉開度可隨負荷的改變而進行調節,轉輪是由上冠、下環及固定在其中間的一定數量流線型葉片所組成。混流式水輪機又稱法蘭斯式水輪機,水流由徑向進入轉輪,大體沿軸向流出。混流式水輪機套用水頭範圍較大,結構簡單,運行可靠,效率高。是現代套用最廣泛的水輪機之一。

概念

混流式水輪機用於水頭30~700m的大、中型水電站,而中、小型混流式水輪機則可用於水頭為20~400m的水電站,驅動水輪發電機鏇轉而發出電能。

結構特點

水流流經轉輪是徑向式的,導出機構為徑向式的,導葉開度可隨負荷的改變而進行調節,轉輪是由上冠、下環及固定在其中間的一定數量流線型葉片所組成。引入室一般為金屬蝸殼或混凝土蝸殼。吸出管由直錐擴散、特殊形狀的肘管及擴散段組成。小型機組的肘管段稱為彎管,分為等斷面,變斷面等不同形式。

特點及適用範圍

混流式水輪機又稱法蘭斯式水輪機,水流由徑向進入轉輪,大體沿軸向流出。混流式水輪機套用水頭範圍較大,結構簡單,運行可靠,效率高。是現代套用最廣泛的水輪機之一。水頭適用範圍50~700m。
