概述：
混合型換流器VSC plus是一種新型的混合型換流器技術，適用於高壓直流輸電場合。VSC plus結合了常規相控換流器（LCC）和電壓源型換流器（VSC）的優點，既具有LCC高電壓、低損耗//相對較低成本，又具有VSC型換流器的自換相、黑啟動//潮流反轉能力。

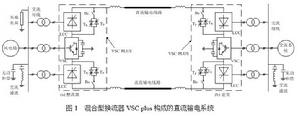

拓撲結構：
VSC PLUS主要特徵為由大容量的LCC型換流橋與相對較小容量的VSC型換流橋串聯而成。風電場的交流電壓由VSC換流橋建立，從而使得VSC PLUS具有自換相能力。
由於串聯了LCC型換流橋，VSC PLUS配置有濾波及無功補償裝置以給LCC換流橋濾波及提供無功補償。為了實現VSC PLUS構成直流輸電系統的黑啟動和潮流反轉功能，VSC PLUS還配置了旁路開關BS及雙向晶閘管開關TP，TN。
混合型換流器VSC plus 性能比較
VSC PLUS中，如果VSC換流橋容量取整個換流器容量的1/4 且採用MMC，則VSC PLUS的損耗約為其額定功率的1/4*0.5%+3/4*0.35% =0.39%，僅略高於LCC換流器，大大低於MMC的損耗，同時VSC PLUS 又兼具了MMC可自換相的優點，可以直接聯接於風電場。
在用於直接聯接風電進行風電大規模遠距離傳輸時， VSC PLUS換流器與上述其它類型換流器的性能綜合比較如表1所示。其中同容量VSC換流站的成本按LCC換流站成本的120%計算。VSC PLUS及VSC並聯LCC方案中，VSC換流橋容量與LCC換流橋容量比例取1：3。從表1可見，VSC-PLUS具有比較明顯的綜合優勢，套用前景廣闊。

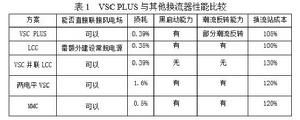

表1
| 方案 | 能否直接聯接風電場 | 損耗 | 黑啟動能力 | 潮流反轉能力 | 換流站成本 |
| VSC plus | 可以 | 0.39% | 有 | 部分潮流翻轉 | 105% |
| LCC | 需額外建設常規電源 | 0.35% | 有 | 有 | 100% |
| VSC並聯LCC | 可以 | 0.39% | 無 | 無 | 130% |
| 兩電平VSC | 可以 | 1.6% | 有 | 有 | 120% |
| MMC | 可以 | 0.5% | 有 | 有 | 120% |
VSC PLUS與其他換流器性能比較
