主要簡介

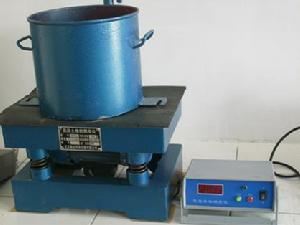

混凝土維勃稠度儀圖冊儀器符合GB/T 50080-2002（GBJ80-85）《普通混凝土拌和物性能試驗方法》、JG 3043等標準中關於混凝土拌和物維勃稠度試驗的有關規定。
技術指標
1、坍落度筒
頂部內徑： 100±2mm
底部內徑： 200±2mm
高 ： 300±2mm
2、震動台頻率： 50 ±3Hz
3、震動台空載振幅（含容器）： 0.5±0.05mm
4、壓重 ： 2750±50g
5、電機功率 ： 0.25Kw
6、電壓： 380V
7、外形尺寸 ：380×500×670mm
8、總重 ： 50Kg
結構組成
維勃稠度儀構造詳圖1、容器內徑240±5mm ，高為200±2mm
坍落度筒其內部尺寸為：底部直徑 200±2mm
2、旋轉架
與測桿及餵料口相連。測桿下部安裝有透明且水平的圓盤，並用定位螺釘把測桿固定在數顯表中。旋轉架安裝在立柱上通過十字凹槽來控制方向，並用固定螺絲來固定其位置，就位後測桿與餵料口的軸線與容器的軸線重合。
透明圓盤直徑為230±2mm，厚度為10±2mm。荷重塊直接固定在圓盤上。由測桿、圓盤及荷重塊組成的滑動部分總重量為2750 ±50g。
3、搗棒： 直徑16 mm，長600mm的鋼棒，端部應磨圓。
4、震動台：工作頻率50±3Hz
維勃稠度儀示意圖調試方法
1、儀器調試
儀器出廠前台面對底平面的不平行度小於1mm ，其測量方法是：將震動台放在平台上，用高度尺測台面四角處的高度，其高度應小於1mm，使用中如發現超差，必須重新調整。調整的方法是：修整四個機腳的厚度。
2、調試零位
將坍落度筒放在容器內，在坍落度筒內裝配重物（其重量相當於料重的重物）。鬆開四個螺栓，將餵料斗扣緊於坍落度筒上緣，並使旋轉架和立柱按圖（一）中位置扣好，然後擰緊四個六角頭螺檢。鬆開定位螺釘，按圖位置使透明圓盤放在坍落度筒上，並使立柱和導桿扣好，按數顯表置零鍵調零。
操作規程
混凝土維勃稠度儀1、放在堅實水平的平台上，用濕布把容器、坍落度筒、餵料口內壁及其它用具濕潤。
2、將餵料口提到坍落度筒上方扣緊，校正容器位置，使其軸線與餵料口軸線重合，然後擰緊蝶形螺母。
3、把按要求取得的混凝土試樣用小鏟將料分三層裝入坍落度筒內，每層料搗實後約為高度的三分之一，每層截面上用搗棒均勻插搗25下，插搗第二層和頂層時應插透本層，並使搗棒剛剛進入下一層頂層，插搗完畢後刮平頂面。
4、將透明圓盤轉到坍落度筒上方鎖緊定位螺釘並調零。
5、使餵料口、圓盤轉離，垂直地提起坍落度筒，此時並應注意不使混凝土試樣產生橫向扭動。
6、把透明圓盤轉到混凝土圓台體頂面，放鬆定位螺絲，降下圓盤，使其能輕輕接觸到混凝土表面，讀出數值即為坍落度值。
7、同時按控制器“啟動/停止”按鈕，當震動到透明圓盤的底面被水泥漿部滿的瞬間再按“啟動/停止”按妞，震動停止，控制器顯示數值（時間：單位秒）即為維勃稠度值。
維護和檢查
1、每使用一次，必須將容器、餵料口、坍落度筒及透明圓盤洗淨，並用布擦淨，尤其是透明圓盤上的泥漿必須擦淨，以便下次觀察。（清洗儀器後將儀器擦乾，特別是電器部分一定要注意防潮）。
2、每次起振前，必須檢查各部件、零件是否定位，各處螺釘是否上緊。
3、長期使用，透明圓盤如磨毛，應及時拋光，如厚度小於8mm，應及時更換。使用中，如壓重小於2700 克，應更換透明圓盤或增加配重，加配重的方法是將相當與50克的墊圈固定在頂端螺釘下面。
