液壓隔膜計量泵
液壓隔膜計量泵也叫柱塞隔膜計量泵，結合柱塞式計量泵和隔膜式計量泵的特點而設計的一種計量泵。採用液壓驅動隔膜，隔膜壽命更長。內置可調節壓力釋放閥自動保護隔膜和泵頭部件，免受超壓損壞 、多種材質及泵類結構可選 、蝸桿底部圓錐子軸承確保傳動機構大負荷下長期穩定運行、穩定精度±1%（調節比10%-100%）、在泵運行或停止狀態均可調節流量高精度單向止回閥結構保證計量泵精確投加。多種泵頭可選擇，適合各種物料。偏心機構驅動，機構緊湊，設備安裝空間小。從而廣泛套用於石化、化工、石油/天然氣、電力、環保/水處理、造紙、製藥等多個領域。液壓隔膜計量泵與被計量介質介質接觸部分為隔膜，而驅動部分為液壓柱塞。

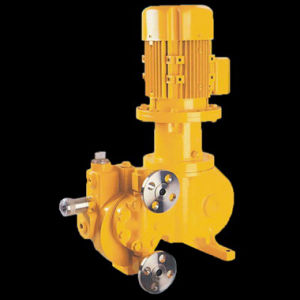

FROY系列液壓隔膜計量泵由於隔膜根據被計量介質的不同可選用不同的材質，如海波隆（CSM）、氟化橡膠（FPM）、泰氟隆（PTFE）等，而液壓驅動可實現高壓計量的需要，所以柱塞隔膜計量泵的使用領域和工礦壓力大大提高。該計量泵與被計量介質介質接觸部分為隔膜，而驅動部分為液壓柱塞。由於隔膜根據被計量介質的不同可選用不同的材質，如海波隆（CSM）、氟化橡膠（FPM）、泰氟隆（PTFE）等，而液壓驅動可實現高壓計量的需要，所以柱塞隔膜計量泵的使用領域和工礦壓力大大提高。
柱塞隔膜計量泵便是這一種類型的液壓隔膜計量泵的傑出代表。該計量泵集中了隔膜式計量泵和活塞式計量泵的所有特點，既滿足了用戶對出口壓力的要求（最高可達100巴），又解決了腐蝕性介質的計量要求。
液壓隔膜計量泵的流量不隨壓力變化，在工作狀態和非工作狀態下均可進行0－100％的線性調節。一泵雙頭設計，使一台泵同時用不同的計量量計量不同介質的套用成為現實，既節省了空間，又降低了成本。鏡面反照式設計，使活塞法蘭及計量頭在驅動齒輪左右兩側均可自由安裝，現場安裝靈活。模組式設計使現場安裝及維護變得非常便捷。產品內置過壓安全保護閥，省去了一般計量泵安裝旁路的麻煩，既節省了空間，又增加了產品使用的安全性。
工作原理
柱塞隔膜計量泵是由驅動齒輪2帶動中空柱塞10往復運動，並通過中空柱塞10中的液壓油驅動計量
液壓隔膜計量泵液壓隔膜計量泵流量的調節，可通過柱塞法蘭上的手動旋鈕12實現，也可通過變頻器、伺服電機等實現。該液壓隔膜計量泵的流量不隨壓力變化的而變化，在靜態和工作狀態下均可進行0－100％的線性調節。調節精度高。其中空柱塞不是固定在電機偏心輪上，在吸入行程中，柱塞被彈簧9反彈回到零位置，從而有效防止了吸入介質在計量頭中形成堵塞時給泵造成的損害。吸入閥8在介質吸入過程中被打開，使介質流入計量頭，在加壓時吸入閥則切斷。壓力閥5在介質加壓過程中被打開，而在吸入過程中關閉以防止壓出的介質回流入計量頭。
