柱塞隔膜計量泵也叫液壓隔膜計量泵，是結合柱塞式計量泵和隔膜式計量泵的特點而設計的一種計量泵。該計量泵與被計量介質介質接觸部分為隔膜，而驅動部分為液壓柱塞。由於隔膜根據被計量介質的不同可選用不同的材質，如海波隆（CSM）、氟化橡膠（FPM）、泰氟隆（PTFE）等，而液壓驅動可實現高壓計量的需要，所以柱塞隔膜計量泵的使用領域和工礦壓力大大提高。
德國阿爾泰克（Alltech）計量設備有限公司生產的FKM系列柱塞隔膜計量泵便是這一特色計量泵的傑出代表。該計量泵集中了隔膜式計量泵和活塞式計量泵的所有特點，既滿足了用戶對出口壓力的要求（最高可達100巴），又解決了腐蝕性介質的計量要求。該計量泵的流量不隨壓力變化，在工作狀態和非工作狀態下均可進行0－100％的線性調節。一泵雙頭設計，使一台泵同時用不同的計量量計量不同介質的套用成為現實，既節省了空間，又降低了成本。鏡面反照式設計，使活塞法蘭及計量頭在驅動齒輪左右兩側均可自由安裝，現場安裝靈活。模組式設計使現場安裝及維護變得非常便捷。產品內置過壓安全保護閥，省去了一般計量泵安裝旁路的麻煩，既節省了空間，又增加了產品使用的安全性。
Alltech柱塞隔膜計量泵工作原理

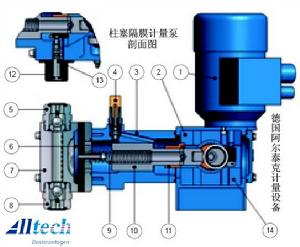

Alltech柱塞隔膜計量泵結構圖柱塞隔膜計量泵是由驅動齒輪2帶動中空柱塞10往復運動，並通過中空柱塞10中的液壓油驅動計量膜片6。中空柱塞10上有一個特殊設計的調節空，使柱塞內外的液壓油相同。柱塞10外面套有一可調節的用來關閉調節空的滑環11。當調節孔關閉時，柱塞推動裡面的液壓油來驅動計量膜片6。在每個行程中，被柱塞推動來驅動計量隔膜的液壓油的量，正好等於被計量的介質的量。
計量泵流量的調節，可通過柱塞法蘭上的手動旋鈕12實現，也可通過變頻器、伺服電機等實現。該計量泵的流量不隨壓力變化的而變化，在靜態和工作狀態下均可進行0－100％的線性調節。調節精度高。其中空柱塞不是固定在電機偏心輪上，在吸入行程中，柱塞被彈簧9反彈回到零位置，從而有效防止了吸入介質在計量頭中形成堵塞時給泵造成的損害。
吸入閥8在介質吸入過程中被打開，使介質流入計量頭，在加壓時吸入閥則切斷。
壓力閥5在介質加壓過程中被打開，而在吸入過程中關閉以防止壓出的介質回流入計量頭。
過壓安全保護閥
所有FKM系列計量泵均配有已經設定好的過壓安全保護閥4，該閥安裝在承壓端，和液壓系統一起配合使用。如果泵的承壓端堵塞，此安全會自動跳起，從而有效地保護泵及整個管路系統。
