系統組成
泵站遠程監控系統主要由監控中心、通信平台、泵站遠程測控終端、計量測量及攝像設備組成。
通信平台
通信平台常用兩種，一是 通信平台

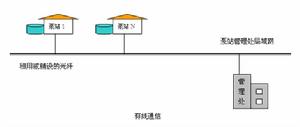

通信平台常用兩種，一是有線通信：每個加壓泵站與管理處之間租用光纖通信，調度中心、泵站監控中心、各職能部門之間通過區域網路通信，該通信平台可傳輸連續圖像。二是無線通信：每個加壓泵站與調度中心之間通過GPRS無線網路通信，調度中心、泵站監控中心、各職能部門之間通過區域網路通信，該通信平台不能傳輸連續圖像。
泵站監控泵站監控系統的功能特點
◆ 測控終端被安裝在排水泵站，監測污水池液位；監測排污流量；監測泵的啟停狀態、控制模式、電壓、電流、保護狀態；監測安防報警、巡檢；監測有害氣體濃度。
◆ 支持水泵啟動設備手動控制、自動控制、遠程控制排水泵的啟停，支持遠程切換控制模式。
◆ 智慧型控制排水泵輪換工作，實現所有水泵均衡磨損。
◆ 採用集散式控制模式，每個泵站使用一個主控制器，每台排水泵使用一個分控制器，分控制器是否投入使用可以控制。
◆ 自動、遠程控制格柵機控制工作。
◆ 支持採用現場工業乙太網通信，支持光纖通信、支持GPRS無線通信。光纖通信時支持圖像監控。
◆ 現場顯示測控設備的工作狀態、顯示每台水泵的工作電壓、電流、顯示污水池水位。
◆ 現場鍵盤讀取、修改、設定測控終端的工作參數。
◆ 定時存儲現場監控信息，以備查詢。
◆ 告警主動上報，如：液位超限告警、水泵工作狀態變化、電流電壓超限等告警。
◆ 支持遠程設定、修改終端的工作參數，實現遠程維護終端設備。
主要功能
◆ 數據監測功能：
-- 監測各泵站每台排水泵啟停狀態、保護狀態、電流、電壓等。
-- 監測各泵站格柵機的工作狀態。
-- 監測各泵站的污水池液位、累計排水量、及有害氣體濃度。
-- 監測各泵站安防報警信息。
◆ 遠程控制功能
-- 遠程控制各泵站每台排水泵、格柵機的啟停工作。
-- 遠程切換各泵站每台排水泵的控制模式。
◆ 報警功能
-- 污水池液位超過警戒水位告警。
-- 設備保護狀態發生，電壓、電流超限時告警。
-- 非法闖入報警、巡檢未到位報警。
-- 有害氣體超標告警。
◆ 數據存儲
-- 定時存儲各種監測數據。
-- 記錄事件報警信息及當時監測數據。
-- 記錄各種操作信息及當時監測數據。
◆ 信息查詢
-- 可以進行所有監測信息查詢。
-- 可以進行所有事件報警信息查詢。
-- 可以進行所有操作信息查詢。
◆ 數據報表
將監測數據、報警數據生成報表，數據可以導出，支持列印輸出。
◆ 視頻監視
通過現場工業乙太網將視頻傳輸至信息中心，實現實時監視、視頻數據存儲，回放。並可遠程控制攝像機的變焦，拍攝方向。
◆ 人機界面
實時監測數據與視頻在同一界面上顯示，可以同屏監測多個泵站視頻和數據，也可以切換成單個泵站的視頻和數據顯示。
◆ 許可權管理
對不同的操作使用者授予不同的使用許可權。
◆ 擴展
-- 可以任意增加、減少所監控的泵站。
-- 可以增加、修改、刪除軟體功能模組。
-- 預留與其他系統的通訊接口。
