組成
自動化泵站主要由調度中心、泵站監控中心、通信平台、泵站遠程測控終端、計量測量及攝像設備組成。

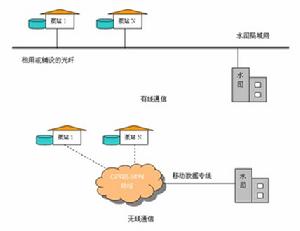

自動化泵站拓撲圖通信平台
通信平台常用兩種，一是有線通信：每個加壓泵站與水司之間租用光纖通信，調度中心、泵站監控中心、各職能部門之間通過區域網路通信，該通信平台可傳輸連續圖像。二是無線通信：每個加壓泵站與調度中心之間通過GPRS無線網路通信，調度中心、泵站監控中心、各職能部門之間通過區域網路通信，該通信平台不能傳輸連續圖像。
特點
◆ 採集進站管道壓力或清水池水位、出站壓力、出站流量。
◆ 採集每台加壓泵啟停狀態、工作電流、工作電壓、電能等電參數。
◆ 採集配電室各路開關狀態、電能等。
◆ 光纖通信時，圖像監視泵站全景、電氣室、泵房等重要工位。
◆ 支持加壓泵啟動櫃手動控制、自動控制、遠程控制加壓水泵的啟停，控制模式可切換。
◆ 依據供水壓力和水泵運行時間，智慧型選擇水泵投入運行。
◆ 電流過大、缺相、水位過低過高、控制櫃保護、配電室故障、閒人進入等情況發生時，立即上報信息。
◆ 支持光纖通信、區域網路通信、GPRS、短訊息等無線通信方式。
◆ 存儲、顯示、查詢泵站監控數據及工作參數。
◆ 支持多路圖像監控。（有線通信方式）
◆ 支持就地、遠程維護測控設備。
功能
◆ 遠程監測各加壓泵站水池水位或進站壓力、出站流量、出站壓力。
◆ 遠程監測加壓泵組的工作狀態、電流、電壓、保護狀態、工作模式。
◆ 遠程切換水泵的控制模式，遠程控制加壓泵組水泵的啟停。
◆ 光纖通信時，支持視頻線上監視泵站全景、電氣控制室等重要工位，視頻可回放。
◆ 現場出現電流電壓超限、水位超限、設備保護等狀況時，監控中心可聲光報警。
◆ 支持各種監測信息、控制信息、報警信息、操作信息的存儲和查詢。
◆ 生成各種數據報表及數據曲線。
自動化泵站軟體界面圖
