天津泰達足球場

天津泰達足球場

天津泰達足球場占地面積7.5萬平方米,總建築面積6.1萬平方米。足球場可同時容納37000名觀眾,次於北京工人體育場64000個座位。灘涂上崛起專業足球場作為天津市濱海新區主要形象工程之一的泰達足球場,是迄今天津最現代化的足球比賽場地,由美國最大的工程設計及技術服務公司———派森斯公司負責設計和工程管理。

基本信息

簡介

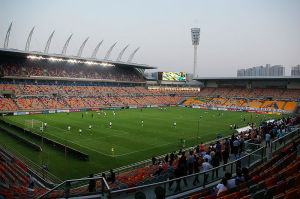

泰達足球場 泰達足球場

位於天津開發區的天津泰達足球場於2004年5月15日晚在我國首屆中超聯賽開幕式中展現了它迷人的風姿。遠遠看去,在塘沽港穿梭的輪船、林立的桅桿襯托下,銀白色球場建築就象一艘乘風破浪的巨輪;走進球場內,青翠欲滴、綿延伸展的草皮讓你不禁想在上面撒個歡兒。

天津泰達足球場是一座位於天津市濱海新區的專業足球場,為中超球隊天津泰達足球俱樂部全資擁有。球場建造、場地尺寸符合國際足聯標準,也符合奧林匹克和世界盃的規格標準。泰達足球場於2005年度中國建築工程魯班獎(國家優質工程)。

內部結構

足球場主看台共分4層,70%的坐席可以被頂棚遮蓋。看台下部一層為與足球運動員訓練比賽、建築物使用有關的設備配套用房以及商店。二層為比賽時臨時食品售貨櫃檯及衛生間。三層為高級包廂、觀眾用房,其中包廂內有會客室和餐廳,並有防彈玻璃與外界相隔。四層為觀眾公共衛生間及多功能廳。局部五層為鍋爐房、換熱站集水箱間等設備用房。該足球場按照國際足聯足球比賽場館技術要求,由寬1.8米、深1.4米的壕溝和高出地面1米的擋板使觀眾與賽場隔開;球場有80米寬的台階入口,運動員和裁判員有專用的安全通道和車道。球場兩側的外沿上各有11支裝飾性立柱,代表了足球比賽中對陣雙方的各11名球員。

建造優勢

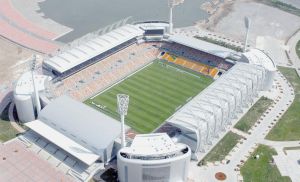

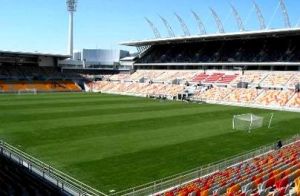

泰達足球場 泰達足球場

自2002年8月奠基之日起,泰達足球場就備受各界矚目。它集中了目前世界上最先進的建設理念和手段,許多硬體設施不僅創造了全國之最,在世界上也堪稱一流。據泰達足球場管理中心主任沈勝明介紹,泰達足球場的草皮在平整度、耐踐踏、快速排降雨等方面均達到了國際足聯標準,草坪的底部有加溫設備,可防冬季草坪凍結。預設的電視轉播系統及26個轉播機位,超大的新聞發布中心及高速寬頻,為及時報導比賽情況提供了良好的硬體條件。場地照明採用四個燈塔的集中照明結合內檐上帶狀照明,既保證了場地照度又避免了炫光。顏色醒目、整齊劃一的座椅也是泰達足球場內的一大美景,這些潔淨舒適的摺疊固定坐椅,使球迷不必再坐在地上看球。此外,消防、安防、監控、自控系統和計算機網路使泰達足球場成為一座現代化的智慧型建築,除了可用於舉辦高水平足球賽事外,還可以承辦大型演出活動等。活動式舞台可在球場閒時拉出用作演出,同時活動式地板可以推出來復蓋整個草坪以接納觀眾。而球場的避雷功能更是發達,在這裡絕對不會發生雷雨天比賽球員、觀眾挨雷劈的事件。國際足聯體育場館安全技術主任沃爾特·蓋格今年4月7日對天津泰達足球場進行了實地考察,他表示:“這座場館在亞洲乃至世界都是第一流的,足球場從設計到施工都非常完美。”

先進設施

據承擔現場機電設備安裝工程的北京建工北安水電綜合公司項目經理王恩博介紹,泰達足球場虹吸式屋面排放系統和管道及水箱電伴熱防凍系統是目前國內比較先進的設施。王恩博經理介紹說,足球場由虹吸式排水管負責清排積水的屋面面積約為14000平方米。整個工程套用了63個雨水斗,按立管分為8個系統,它們分散在A、B、C、D和M區的屋面上,每個雨水斗的排水面積大約在300平方米左右。該虹吸式屋面雨水排放系統利用滿流時雨水自身的重力作用,在排水管道內形成局部真空,從而產生虹吸現象,虹吸式排水管中的水流速為8~12米每秒,是普通排水管中水流速的4~6倍。與普通排水管路不同,它的水平懸吊管不需要坡度,這就大大減少了各專業之間的交叉作業量。這種系統可以替代多根普通排水管,節約了大量建築空間,室內也不會再因管道太多而影響其美觀,埋地管和檢查井少,土方開挖工程量少。

供電優勢

天津泰達足球場供電電源採用高壓電纜直埋引入,並採用EPS系統配以燃油發電機組的應急照明配電系統,當正常供電中斷時,應急照明配電電路通過轉換器接入EPS系統,一秒鐘以內即可恢復供電。清華泰豪科技股份有限公司作為工程備用電源分包方,選擇了代表世界領先水平的產品———三菱重工高壓柴油發電機組,提供了系統的自動供油、低噪音進排風、排煙、自動並車等多項子系統,順利完成了整個系統的配套工作。足球場共設六個變電室,低壓系統採用母線分段,正常供電時,兩路高壓各供一半負荷,同時工作,互為備用;當兩路故障或停電時,有第三路兩台1500KVA的高壓柴油發電機電源供電。高壓柴油發電機自帶啟動櫃和併網櫃設定雙路電源互投裝置,變電室內高壓、低壓系統採用計算機技術實現遙測、遙信、遙控。

防凍系統

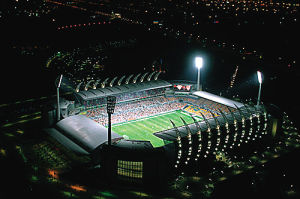

泰達足球場 泰達足球場

由於球場地處海濱,即便到了五月份,夜間氣溫也很低,專業足球場室內管線保溫方面有其特殊性,“防凍”是個大問題。王恩博經理介紹說,設計中每個管道及水箱都有電伴熱防凍系統,它由一個配電控制箱提供二次供電和控制,配電箱中的主接觸器和主斷路器受到置於其附近室外的一套恆溫器所發出的信號控制,以實現電伴熱防凍系統可控溫及無人值守的功能,保證在環境溫度低於5℃時開啟,升至5℃時關閉,通過電伴熱線散發出的熱能使管道中的水保持液態,從而達到防凍效果。在泰達足球場該系統主要套用於汽車車庫和貨物裝卸區、消防栓給水管、冷水管及中水管道、平時存水的噴淋系統給水管、屋頂所有水箱及閥門等四個區域。

以往建築物內水系統通常採用簡單的保溫材料纏裹方法進行防凍,但當遇到長時間室外零下溫度時,無供暖區域的管線仍有可能凍結,而套用電伴熱防凍系統徹底解決了這個問題。據王恩博經理介紹,此技術在國內多用於室外建設,室內套用在本地區尚屬首次,這是中國最漂亮的足球場。
