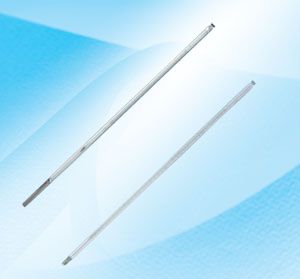

油罐溫度計

油罐溫度計

3)φ3鎧裝鉑電阻 4)φ4鎧裝熱電阻 5)φ5鎧裝熱電阻

簡介

概述

油罐溫度計採用防水式接線盒,適合石油化工的環境要求,用於舍成塔、油罐的多對、多點式熱電偶等,固定螺紋的標準符合JB/T5219-91和JB/T5583-91熱電阻的規定;固定法蘭除符合上述標準的同時

,增加三種不同的焊接方法,不同形式密封面的固定法蘭安裝盤。 油罐溫度計,石油產品試驗用溫度計,用途供石油工業化驗、分析、測定石油產品。安裝方式

B型固定法蘭盤,是平焊鋼法蘭(JB81-59)相當於化工部標準(HG5010-58,HG5019-58)採用光滑密封面,公稱Pg=25kgf/cm2適用於一般要求場合。
C型固定法蘭盤,也是平焊鋼法蘭(JB81-59)相當於化工部標準(HG5010-58,HG5019-58)採用凹凸密封面,公稱壓力Pg=25kgf/cm2適用於有害有毒介質,具有較強的防泄防漏性能
D型固定法蘭盤,是對焊鋼法蘭(JB82-59)相當於化工部標準(HG5016-58)採用凹凸密封面,公稱壓力Pg=100 kgf / cm2具有較好的密封性,適用於對密封和耐壓都有一定要求的場合。

拓展

油罐的溫度控制

目前,國內各煉廠原油罐區普遍存在油溫偏高、輕餾分蒸發損耗嚴重、污染大氣等問題。這些問題與設計有著密切關係,在確定原油罐加熱器面積時,均以當地最冷月份的平均氣溫作為外界溫度,同時還考慮了能適當升溫,因為從鐵路運輸、水運或管輸來廠的原油的油溫均低於煉廠要求的儲存溫度。將這種條件下計算確定的加熱面積套用於實際生產中,由於沒有自動控制措施,原油油溫往往偏高,這就造成了能源浪費。解決這個問題的措施如下。
(1)加熱器分組設定這是最簡單易行的方法。為了既確保油溫滿足工藝要求,又節約能源,將油罐
加熱器分成若干組,分別設定控制閥門,這樣隨季節變化或來油溫度變化能及時調節加熱面積。
(2)溫控措施在油罐內設定平均溫度計,由所測油溫來控制加熱器入口閥門的開度,實現油溫自動控制。
(3)局部U 型管加熱器對需要升溫的油罐采; 取排管加熱器與/ 型管局部加熱器相結合的措施,用排管加熱器維持較低的油溫,在油罐出口管處設定/ 型管加熱器,出油時利用/ 型管將油溫升至工藝要求的溫度。這樣,罐內油溫比工藝要求的溫度要低3~5度,顯著地降低了油罐的熱能消耗。U型管局部加熱器投資可在1~2年內收回。
(4)適當降低儲油溫度在不影響工藝操作要求的前提下,可適當降低儲油溫度。原油的儲存溫度主要由其凝點和粘度來確定。對於石蠟基原油,當儲存溫度在凝點以上5~10時,其流動性就能滿足輸送要求。

技術指標

W 溫度儀表
R熱電隅
Z熱電阻
N)鎳鉻—鎳矽
E)鎳鉻—康銅
C)銅—康銅
P)鉑電阻
C)銅電阻
Z)雙支式
K)鎧裝式
M)表面式
R)熱套式
T)電站用
N)耐麿
Z)雙支式
0)熱套式
1)無固定裝置
2)固定螺紋或卡套螺紋
3)活動法蘭
4)固定法蘭或固定卡套法蘭
5)活動卡套法蘭
6)錐形保護管固定螺紋
3)防水式接線盒
6)插頭式接線端子
2)φ12/φ8保護管
F)耐腐型
A)特殊規格
0)φ16保護管
1)φ12保護管或深盲孔型
3)φ3鎧裝鉑電阻
4)φ4鎧裝熱電阻
5)φ5鎧裝熱電阻
6)φ6鎧裝熱電阻
S)用引進技術元
