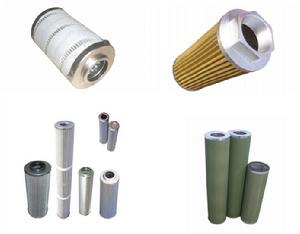

油濾芯概述及用途
概述油濾芯主要用於液壓系統中油品的過濾，安裝在液壓系統中的過濾器及
用途
在液壓系統的油路中用於清除液壓系統中各元件磨損的金屬粉末及其它機械雜質使油路
保持清潔，可延長液壓系統壽命；低壓系列濾芯還設有旁通閥。當濾芯未及時更換時，旁通
閥能自動打開，保證系統正常運轉。
主要參數及特點
材質：不鏽鋼編織網、燒結網、鐵編制網、濾料：玻纖濾紙、化纖濾紙、木漿濾紙
特點：由單層或多層金屬網與濾料製成，層數與構成絲網的目數根據不同的使用條件與
用途而定，同心率高、承受壓力大、直度好，不鏽鋼材質，不帶任何毛刺，保證使用壽命長
。
工業套用於潤滑油燃油的粗濾、精濾中的蒸餾、吸收、蒸發、過濾等工藝過程，有多種
型號和規格，安裝更換；方便快捷，初始壓差小、清洗周期長。
分類及適用範圍
根據在液壓系統中的安裝位置，液壓油濾芯分為吸油管路油濾芯、壓力管路油濾芯和回油管路油濾芯。
吸油管路液壓油濾芯：吸油管路（油箱——液壓泵進口）或直接在油箱內安裝吸油濾芯
是對液壓泵進行保護的必要措施，其精度一般為100～180μm，視泵的自吸能力不同進行確定
，流阻過大導致液壓泵氣蝕。
壓力管路液壓油濾芯：壓力管路油濾芯，不僅是保護其下游的元件，作為保證系統油液
污染度的主要油濾，通過自身對油液的高效淨化，對液壓泵也起到很好的保護作用，過濾精
度為5—10μm，過濾器受的壓力大,振動也很利害，壓力管路油濾芯的許可壓差，根據不同壓
力級別，範圍在0.3～0.7MPa。作為地面設備用壓力管路油濾，綜合考慮成本、安裝空間，能
大則大。
回油管路液壓油濾芯：各類元件在工作過程中所產生的磨粒等各種污物可以通過設定回
油管路油濾而被攔截，避免再次回到油箱、再次被液壓泵吸入.回油管路油濾的許可壓差，根
據不同壓力級別，範圍在0.3～0.5MPa。精度根據油液污染度要求具體確定。回油管路油濾的
設定所要考慮的因素要更多些，其中一個重要因素是液壓衝擊，尤其是上游有液壓缸和比例
閥的情況下，在高壓下液壓缸的換向和比例閥的突然掉電，都會產生很大的瞬間流量衝擊，
對油濾的濾芯會造成很大的傷害，在設計選用回油管路油濾時要有充分的認識，在結構上予
以加強。主要適用於石油化工、油田管道過濾；加油設備、工程機械設備燃油過濾；水處理
行業設備過濾；製藥及食品加工領域。
油濾芯的檢測標準
（1）ISO 2942液壓傳動-濾芯-結構完整性的測定（2）ISO 16889液壓傳動-過濾器-測定過濾特性的多次通過法
（3）ISO 3968液壓傳動-過濾器-壓降流量特性的測定
（4）ISO 3724液壓傳動-濾芯-流動疲勞特性的測定
（5）ISO 3723液壓傳動-濾芯-軸向載荷試驗方法
（6）ISO 2943液壓傳動-濾芯-材料與液體相容性的驗證
（7）ISO 2941液壓傳動-濾芯-抗破裂性的驗證
