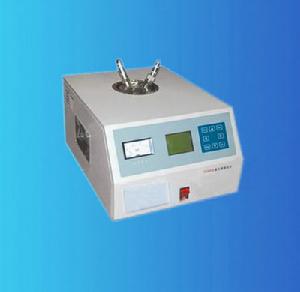

油介損儀別名油介質損耗測試儀，是測量絕緣油介質損耗（tgδ）的專用測量儀器。該儀器採用高精度標準電容器和數字電橋，數字升壓系統一體，測量精度高，穩定性好，操作方便，效率高等優點。測量自動進行，結果由大螢幕液晶顯示，配有微型印表機列印結果，並具有室溫，濕度測量顯示功能，是測量絕緣油介質損耗的理想產品。
二.油介損儀主要技術指標
範圍：0～50%
介損解析度：0.001%
電容量測量範圍：10PF～200PF
電容量解析度：0.01PF
介損測量精度：±（1%讀數±0.02%）
電容量測量精度：±（1%讀數±1.0PF）
測量電壓範圍：1KV～2.5KV
測量工作方式：正接法
工作電源：AC220V±10% 50HZ
使用環境：溫度0～40℃ 濕度≤85%
外型尺寸：400×400×165（㎜）
重量：10㎏
三,油介損儀工作原理
其工作方式為正接法，都由試品低壓端取電流信號，X通道和N通道分別對試品信號，標準信號起放大，濾波和整形作用，由於兩個通道特性不完全一致，儀器在每次測量前進行一次自動校正，以保證測量精度。
四.油介損儀使用方法
由於通常油杯由三個部分組成：1，禁止極；2，低壓測量極（低壓端）；3，測量極（高壓端，油槽）。
所以本儀器可由高壓輸出端接油杯高壓端的測量極，低壓Cx信
號端即低壓測試線（芯線）接油杯的低壓測量極，禁止線接其禁止極。
五油介損儀操作準備
將儀器後板上的接地端與接地網可靠連線。
將高壓輸出端接到溫控儀高壓端（油槽）。
將低壓Cx信號端及禁止端（同一根線）接上油杯。
將與外部220V電源連線的電源插頭插在電源插座。
合上總電源開關
附：此時將控溫儀溫度調至設定溫度，並加溫至恆溫。
六油介損儀注意事項
1.通電前儀器必須可靠接地，不良接地會引起危險，或導致數據不穩定。
2.油杯和測試儀高壓輸出端對地要求嚴格絕緣，若兩極之間短路，將導致儀器不能正常工作。
3.測量完畢，應記錄或列印有關數據。
4.高原插座和高壓線有危險電壓，接線時應斷電。
5.高精度測量時，應使用全螢幕 蔽插頭連線試品（油杯）。
七,油介損儀保護功能
本機內設有多種保護線路，當外部高壓與地短路或過流時，活自動切斷高壓電源保護本機及其他設備，並在液晶顯示屏上有中文信息提示，本機還具有輸入電壓超過250V時的過 壓保護作用，並能顯示故障類型。試品短路，擊穿，過壓或高壓電流波動時能自動快速切斷高壓。
八.印表機
印表機紙寬44㎜，換紙時要拉出印表機整體，將紙送入進紙口並按走 紙鍵，換色帶時取下上蓋，色帶要平直壓住列印紙。顯示斷據後按列印鍵即列印有關數據。
九.油介損儀
油介損儀自動介質損耗測試儀一台
高壓測試線 一條
信號測試線一條
電源線 一根
列印紙 二卷
使用說明書 一本
產品合格證 一張
