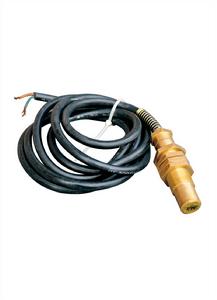

永磁限位開關

適用範圍

kycx-1礦用一般型永磁限位開關適用於煤礦井上或井下無煤塵、無瓦斯爆炸危險環境場所使用，如提升機井

筒減速開關，停車和過卷保護開關裝卸閘門，風門控制以及礦車計數，位置開關等自動控制裝置及產品繼電保護裝置中做快速切換電路之用。山東寧翔電器有限公司專業生產礦用產品和礦用隔爆電器產品，擁有各產品的煤安證和防爆合格證。配備高級專業職稱的工程師和檢驗技術人員。所有產品均嚴格檢驗檢測，產品質量安全有保障。

技術參數

a)開關產品型式：礦用一般型：產品標誌：KY；

b)開關防護等級IP54；
c)工作電壓：127V DC；
d)工作電流：≤0.12A；
e)外型尺度：L81mm×φ18mm；
f)重量：0.2kg；
g)控制距離：0-120mm；
h)動作時間：≤2s；

性能特點

a)本開關體積小、重量輕、使用安裝方便；
b)具有防塵、防水等特點，外殼防護等級IP54；
c)動作靈敏可靠、使用壽命長；
d)本開關有礦用一般型<MA>標誌；

設備用途

kycx-1-(2)型永磁限位開關是為礦井提升機提供減速點的重要的感測器，是一種新型的各種設備行程控制及位置檢測用的最佳行程開關。

工作原理

永磁限位開關由靜件磁性開關和動件控制磁鋼組成，採用磁感應原理，直接吸合乾簧管接點，以實現對外接電路的通斷控制。性能可靠，安裝方便，動作靈敏，使用壽命長，本產品有礦用一般型《MA》標誌.由於本開關實質上是一種乾簧管為主體的無接觸感應式磁控開關，無需附加電源，完全克服了國內普遍使用的機械碰撞開關存在的接觸不良、不可靠、易損壞等特點。該產品具有性能穩定、可靠性高、抗震動性強、裝置方便、使用壽命長等優點，其性能達到了國外同類產品水平，是煤礦行程控制的換代產品，也是引進設備的理想代用產品。

設備結構

本開關1型、2型為礦用一般型結構，2A型為隔爆結構，防護等級為IP54外殼為銅合金鑄造而成，具有較強的防砸、防水及抗震性能。
本開關分為1型、2型、2A型3種，1型由外磁鋼和乾簧管（一常開觸點）組成。2型、2A型由外磁鋼和2隻乾簧管（一常開，一常閉觸點）組成。

使用環境

海拔高度<200米
環境溫度 -20℃- +40℃
相對溫度<95%（在+25℃）

安裝條件

1.進線嘴安裝時不要向上，其它方式不受限制。
2.使用時應避免非激勵磁場的影響。
