簡介
水銀壓力表主要用來校驗工業用普通壓力表，水銀壓力表也可在工藝現場精確的測量對銅合金和合金結構鋼等材質無腐蝕性、非結晶、非凝固介質的壓力。水銀壓力表在標度線下設定有鏡面環（A型B型），在使用中讀數更清晰精確。並帶有調零裝置（B型）原理
結構原理：水銀壓力表由測壓系統、傳動機構、指示裝置和外殼組成。水銀壓力表的測壓彈性元件經特殊工藝處理，使水銀壓力表性能穩定可靠，與高精度的傳動機構配套調試後，能確保精確的指示精度。水銀壓力表的工作原理是：當被測介質的壓力作用於彈性元件後，使其產生彈性變形—位移，經拉桿帶動傳動機構放大，由指示裝置指示被測壓力。水銀壓力表按精度分為:0.25%,0.4%

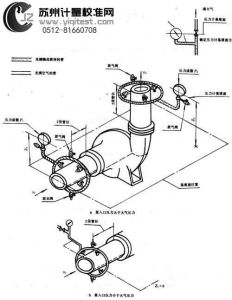

原理圖技術參數
主要技術指標：○水銀壓力表測量範圍、精確度等級及特點
型號彈簧管材料測量範圍MPa精確度等級結構特點
YB-150A錫磷青銅鉻釩鋼0-0.1;0-0.16;0-O.25;0-0.4;0-0.6;0-1;0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-600.4鏡面YB-150B0.25鏡面調零
○水銀壓力表使用環境條件：5～40℃，相對濕度不大於80%，且環境震動和壓力源的波動對儀表的精確讀數無影響。
○水銀壓力表溫度影響：使用環境溫度如偏離20±3℃（A型）或20±2℃（B型）時，則須考慮溫度附加誤差0.4%/10℃
○水銀壓力表重量：1kg(A型)1.4kg(B型)
測量範圍分類
水銀壓力表的測量範圍分類：1.微壓表（指儀表測量上限值小於0.1MPa的儀表）
2.低壓表（指儀表測量上限值在0.1MPa[包括0.1MPa]到6MPa[包括6MPa]的儀表）
3.中壓表（指儀表測量上限值在10MPa[包括10MPa]到60MPa[包括60MPa]的儀表）
4.高壓表（指儀表測量上限值大於60MPa到160MPa[包括160MPa]的儀表）
5.超高壓表（指儀表測量上限值大於160MPa的儀表）
用處以及它的組成
1.由測量系統、指示部分和表殼部分等組成。2.測量系統——由接頭，彈簧管和齒輪轉動機構等組成。
3.由被測介質的壓力作用，使彈簧管的末端（自由端）相應地產生位移，藉助連桿帶動機構中的扇形齒輪產生一角位移，而使齒輪軸得以偏轉——傳給指示部分。
4.指示部分——由分度盤、鏡面（YB-201型不帶鏡面和指針等組成。由指針將齒輪軸的偏轉值相應地在分度盤上指示出被測介質的壓力值。
5.表殼部分——由表蓋、表玻璃和罩殼等組成。表蓋的下端設有供調整零位用調零裝置，以保持零值和讀數的準確性。
特點參數
●HQYB150中壓水銀壓力表選用德國進口彈簧管部件製造●量程從0.1MPa起最高可達60MPa
●壓力傳導部件採用銀焊工藝
●儀錶盤面為MPa刻度值直接讀取
●精度等級0.25%0.4%
●雙層鏡面錶盤
●設有度盤調零裝置
●鐵噴塑表殼
●銅合金內機部件
●測量範圍-0.1至60MPa外型尺寸示意圖
校準
校準的基本要求校準應滿足的基本要求如下：1)環境條件校準如在檢定(校準)室進行，則環境條件應滿足實驗室要求的溫度、濕度等規定。校準如在現場進行，則環境條件以能滿足儀表現場使用的條件為準。
2)儀器作為校準用的標準儀器其誤差限應是被校表誤差限的1/3~1/10。
3)人員校準雖不同於檢定，但進行校準的人員也應經有效的考核，並取得相應的合格證書，只有持證人員方呆出具校準證書和校準報告，也只有這種證書和報告才認為是有效的。
輪胎壓力表校準可以找地方計量所或者第三方校準單位，如上海計量所，廣東計量所，蘇州計量校準網等....，前提都必須得有國家辦法的CNAS計量資質。
