作用原理

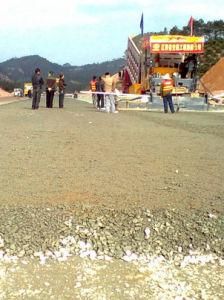

水穩層示意圖根據交通部《公路路面基層施工技術規範》規定，道路中採用的水泥穩定碎石均屬中粒土，由於水穩中含有水泥等膠凝材料因而要求整個施工過程要在水泥終凝前完成，並且一次達到質量標準，否則不易修整。因而施工中要求加強施工組織設計和計畫管理，增加現場施工人員的緊迫感和責任感，加快施工進度，加大機械化施工程度，提高機械效率。水穩的施工方法也符合現代化大規模機械化發展的方向。因而水穩在公路工程中的套用會得到很快推廣。
材料要求

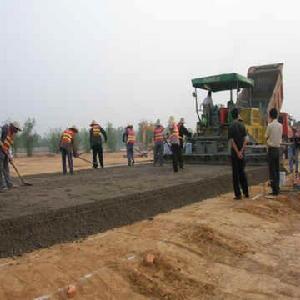

水穩層實例
水泥
水泥作為集合料的一種穩定劑，其質量對集料的質量是至關重要的，施工時選用終凝時間較長，標號較低的水泥。為使穩定土有足夠的時間進行拌和、運輸、攤鋪、碾壓以及保證其具有足夠的強度，不應使用快凝水泥、早強水泥以及受潮變質水泥。按契約要求本標段使用由業主指定的水泥廠家提供的優質免檢水泥：徐州市淮海325號普通矽酸鹽水泥。
混合材料
混合材料分活性和非活性兩大類。活性材料是指粉煤灰等物質，可與水泥中析出的氧化鈣作用。非活性材料是指不具有活性或活性甚低的人工或天然的礦物材料，對這類材料的品質要求是材料的細度和不含有害的成分。
粉煤灰質量標準
項 目 粉煤灰品質技術條件
（GB1596-79） 水工混凝土摻用粉煤灰技術暫行規定
燒失量（%）
含水量（%）
三氧化硫含量（%）
細度（0.08MM篩篩除）（％）
需水量比（水泥膠砂需水量比）（％） ＜8
＜1
＜3
＜8
＜105 ＜12
＜3.5
＜12
集料

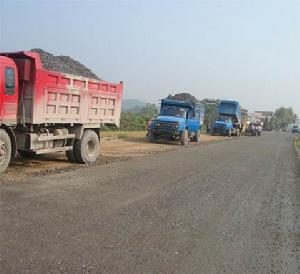

水穩層實例
適宜用做水泥穩定集料的顆粒組成範圍 表2
編號 1 2
通過下列篩孔（mm）的重量百分比（%） 100 100
90~100 90~100 100
75~90 75~90 90~100
50~70 50~70 60~80
30~55 30~55 30~50
15~35 15~35 15~30
10~20 10~20 10~20
0~7 0~7 0~7
液限 （%） ＜25 ＜25
朔性指數 ＜6 ＜6
石料的磨耗值不超過35%，石料的壓碎值不超過30%
水
通常適合於飲用的水，均可拌制和養護水穩。如對水質有疑問，要確定水中是否有對水泥強度發展有重大影響的物質時，需要進行試驗。從水源中取水製成的水泥砂漿的抗壓強度與蒸餾水製成的水泥砂漿抗壓強度比，低於90%者，此種水不許用於水穩施工。
組成設計
採用水泥、粉煤灰、穩定碎石、砂、石屑等築路材料作為水泥穩定碎石基層。
首先，實驗室通過經過一定數量的原材料試驗，進行配合比設計、擊實實驗，確定最大幹密度和最佳含水量。然後以此配比製成試件，試件在規定溫度條件下保濕養護6天，浸水1天后，進行無側限抗壓強度實驗。
經實驗得知：
⑴經過對集料為砂、碎石、水泥和集料為粉煤灰、碎石、水泥的兩種配比試驗，結果發現摻加粉煤灰的水泥穩定混合料不僅其和易性較好，而且試塊容易成型，成型後的試塊外觀較好，7天平均強度也較高。
⑵不同配比灰土試件，7天無側限抗壓強度在1.0mpa左右；而不同配比水穩試件7天無側限抗壓強度在4～7mpa之間（採用325號普通水泥，水泥摻量5%～6%）
⑶不同配比灰土試件經幾次凍融循環後，抗壓強度幾乎沒有；而摻有水泥和粉煤灰的不同配比的水穩試件，經10次凍融循環後，仍可測得一定的強度。
通過觀測、分析不同配比的灰土基層板體性教差，乾縮、溫縮係數大，這樣的基層表層受水浸泡後強度降低，在行車荷載反覆作用下，容易被面層材料啃噬成粉末狀，極易被滲進的水混合成泥漿流走，逐漸使面層脫空，造成油麵沉陷、龜裂、脫落，這就是瀝青路面病害產生的主要原因。而由水泥、粉煤灰、碎石、砂、石屑等組成的水穩基層，具有強度高、面層薄、板體性、水穩定性、抗凍性好等特性，正好彌補了灰土基層的缺陷，從而大大提高瀝青混凝土道路的使用壽命。
施工方法

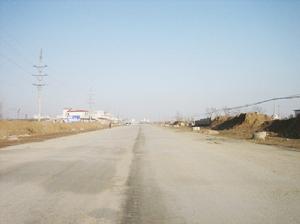

水穩層實例
1、廠拌設備的選型。拌和設備的質量直接影響混合料拌和的質量，而拌和設備的好壞的關鍵就要看其骨料、粉料、水等各種物料的配合比精度是否能夠得到保證，本標段選用WBC300型穩定土廠拌設備。該設備採用電磁調速控制系統，能較好的保證各種物料的配合比，且拌和均勻，性能穩定。
2、嚴格控制水泥劑量。水泥劑量太小，不能保證水泥穩定土的施工質量;而劑量太大，既不經濟，還會使基層的裂縫增多、增寬，從而引起瀝青面層的相對應的反射裂縫。所以，必須嚴格控制水泥用量，做到經濟合理，精益求精，以確保工程質量。
3、混合料的含水量控制。廠拌混合料現場，每天由後場專職試驗人員在早上、中午、下午分別測定各種集料的含水量，根據施工配合比設計的最佳含水量指標，結合當天的氣溫、濕度、運距情況確定混合料拌和時的用水量。在前場負責檢測壓實度的專職試驗人員，在混合料攤鋪整型過程中亦及時測定混合料的含水量，及時指揮壓路機碾壓，力求在最佳含水量條件下碾壓，儘量避免由於含水量過大出現“彈軟”、“波浪”等現象，影響混合料可能達到密度和強度，增大混合料的乾縮性，使結構層容易產生乾縮裂縫;或由於含水量偏小使混合料容易鬆散，不易碾壓成型，也會影響混合料可能達到的密度和強度。所以只有嚴格按規範施工，加強每一施工環節的質量控制，才能保證施工質量。
4、混合料的運輸應避免車輛的顛簸，以減少混合料的離析。在氣溫較高、運距較遠時要加蓋氈布，以防止水分過分損失。攤鋪、碾壓時，攤鋪係數1.3∽1.5之間(正常速度下英格索蘭攤鋪機為1.3、徐工攤鋪機為1.5、且攤鋪係數與攤鋪機的行使速度也有關)，施工中必須貫徹“寧高勿低、寧刮勿補”的原則， 全部施工工程力爭在水泥終凝時間前完成。碾壓完畢立即做密實度試驗，若試驗結果達不到標準重新進行碾壓。
5、混合料攤鋪接縫的處理。接縫有縱向接縫和橫向接縫兩種，當攤鋪機寬度足夠時，整幅攤鋪時不存在縱縫接縫問題。當攤鋪機的攤鋪寬度不足時，採用2台攤鋪機一前一後同步向前攤鋪混合料，並一起進行碾壓，這樣也可以避免縱向接縫。由於本標段結構物較多，一般情況下都以兩結構物間為一施工段落，避免了橫向接縫，如有特殊，需設定橫向接縫，其處理方法是將攤鋪機附近及其下面未經壓實的混合料剷除，將已碾壓密實且高程和平整度符合要求的末端挖成一橫向垂直向下的斷面，攤鋪機返回到壓實層的端部，用木墊板墊至虛鋪高度，再攤鋪新的混合料，繼續下一步施工。
