主要用途
本試驗磨機是粉磨水泥熟料的小型球磨機，是水泥廠測定水泥熟料的物理強度及化學實驗不可缺少的設備，還可粉磨其他物料
Z技術參數
1.磨機轉數：48r/min ；
2.研磨體裝載重：100kg ；
3.裝料重：5kg(水泥熟料）;；
4.電機功率：1.5kw；
5.使用電源電壓：380v ；
6.磨機規格：磨機規格；

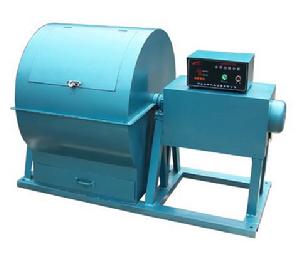

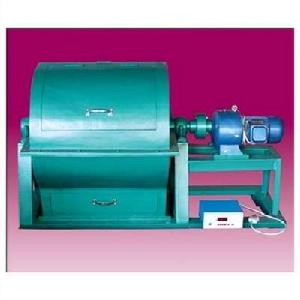

水泥試驗小磨圖冊主要結構組成
本試驗磨它是由罩殼、磨機、支座、控制箱等四部分組成。
操作
稱量待粉磨的熟料、石膏或其它物料。
入磨前物料先進行破碎，使入磨物料粒度小於7mm。
將磨體內的余物料清除乾淨，然後倒入破碎後的物料。
蓋緊磨門，擰好壓緊螺帽，注意勿使磨門偏而漏縫，然後蓋好罩殼門。
根據粉磨需要，調整好研磨時間，不能在運轉時調整。
開機研磨。
若要求粉磨過程中取樣檢驗物料的細度或比表面積時，需停機後2~3min，待粉料沉降後再打開磨門取樣，如果磨門未對準罩殼門，則可用點動開關調整。
當磨至規定時間，磨機應自動停車，停車後換上柵孔板，再開動磨機甩料，至甩淨為止。
靜待約5分鐘即可抽出盛料斗，取出磨好的物料。
水泥試驗小磨如磨製有專門要求的物料，應在磨製前用乾的礦渣或砂子放入磨筒內研磨5分鐘來清洗粘在鋼球上的物料。
注意事項
1．經常清理磨機外表面及罩殼內表面余塵。
2．隨時檢查各部分緊固件，如有鬆動，應及時擰緊。
3．定期檢查潤滑系統，每三個月換一次減速器潤滑油（40號機油），每半年更換一次軸承潤滑油脂（鈣基或鈣鈉基潤滑脂）。
4．在運轉過程中，應經常注意有無異常的噪音，衝擊聲，齒輪減速電機、軸承溫升是否過高、冒煙、臭味等情況，如有，應立即斷電源，查找原因，排除故障之後才能恢復運轉。
5．經常檢查各密封墊及磨門蓋4上的密封環等，如有損壞，應及時更換。
6．控制箱應保持乾燥，經常檢查電源接觸情況，接地應可靠。
安裝與調試方法
1． 試驗磨拆箱後，應將整機外表擦拭乾淨，仔細檢查齒輪減速電機、磨機、罩殼、軸承座等處在運輸中有無碰壞，緊固件有無鬆動，應擰緊。然後吊裝，應將繩索系在座上，不得繫於罩殼、軸、電機上，以免損壞零件。
2． 安裝時，應先將支座底板上油污髒物清洗，水泥基礎表面應平整，支座安放平穩後，用地腳螺栓緊固（允許用鋼製墊塊調平）。
3． 試車前應檢查磨機和罩殼處，如有相碰應調整到不碰；檢查磨門蓋是否關緊，不得有鬆動；檢查軸承座、減速電機的潤滑情況，如無潤滑油，應注至油窗中指示線處。
4． 用手轉動磨機一周以上，檢查磨機是否有碰撞，不靈活等不正常情況。
5． 通電試機，磨機應按順時針方向運轉（立於試驗磨正面從左往右看），起動後，如發現運轉方向與要求不符時，可斷開電源，待電機停止轉動後，將電源導線的任意二根互換位置，再重新啟動，試驗磨應空載情況良好後，方可逐步加入負載。
主要特點
具有結構緊湊、操作方便、維修簡單，性能可靠，良好的防塵、隔音效果，採用定時器控制自動等特點。
結構簡介
1． 罩殼：罩殼由二層玻璃鋼板中間夾吸音棉組成，分上下兩罩，上罩殼有罩門（2），下罩殼有取料斗（3），可盛放磨好的物料，罩殼與磨機軸用帶有毛氈圈端蓋7密封，所以罩殼起到隔音和防塵的良好密封作用。 2． 磨機：磨機由筒體（5）、磨門蓋（4）、軸承及軸承（8）、聯軸器（10）和齒輪減速機（11）等組成，是研磨物料的主體部分，在卸料時將磨蓋換上柵孔卸料板，滿足卸料的要求。 3． 支座：支座是由磨機（9）及電動機（12）組成的鋼結構，用以支承罩殼，磨機，電動減速機及電器控制箱等，磨機座底部有4 個Φ20底腳螺栓孔，用以固定全套設備。（地腳安裝尺寸見圖二）。 4． 電器控制箱（電氣原理圖見圖三）：由按鈕、組合開關、熱繼電器、時間繼電器、組合開關等組成，研磨時間出廠時已調到場30min，用戶也可以根據物料研磨細度自由調整。當磨機停機後方可打開磨門，若磨門未對準罩殼門時用點動開關點動對準之
