氨用緊急切斷閥

150 120 150

氨用緊急切斷閥簡稱(Cutout Valve)切斷閥,適用於氨氣/燃氣儲罐管道出入口控制切斷流量的安全閥門。
氨用緊急切斷閥利用氣源（壓縮空氣，氮氣)和防爆電磁閥來控制閥門的開啟-關閉，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。在緊急情況下通過控制室觸動電磁閥開關或手動使氣源卸壓，或高溫≥80C時易熔合金熔化，而氣缸自動卸壓，切斷閥≤3秒迅速關閉而止漏，起到安全保護作用。

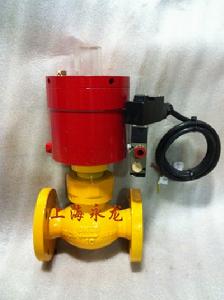

氨用緊急切斷閥

性能規範:
壓力等級：2.5/4.0Mpa
氣缸工作壓力： ≤2.0Mpa
使用溫度： -40~+80
氣缸使用介質： 氮氣`無水空氣
使用介質： 天然氣，液化氣，液氨
熔閉時間： ±70℃
關閉時間 ：≤5秒
氣缸開啟壓力： ≥0.3-0.6Mpa
閥體材料：鑄剛WCB .不鏽鋼304.316.316L
尺寸表；　

DN	L	H	D	D1	D2	b	f	z-d
15	130	215	95	65	45	16	2	4-14
20	150	255	105	75	55	16	2	4-14
25	160	285	115	85	65	16	2	4-14
32	180	300	135	100	78	18	2	4-18
40	200	320	145	110	85	18	2	4-18
50	230	380	160	125	100	20	3	4-18
65	290	420	180	145	120	22	3	8-18
80	310	450	195	160	135	22	3	8-18
100	350	520	230	190	160	24	3	8-23
125	400	558	270	220	188	28	3	8-23
150	480	750	300	250	218	30	3	8-25
200	600	950	360	310	278	34	3	12-25
250	650	1050	425	370	322	36	3	12-30
300	750	1120	485	430	390	40	3	16-30

注意事項；
氨用緊急切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低於0.4MPa,保證閥門的正常工作。
氨用緊急切斷閥採用止回閥原理，只能單向截斷，安裝時必須注意閥門標誌，將要保護的一端作為閥門入口。閥門安裝時應注意：高進低出。
