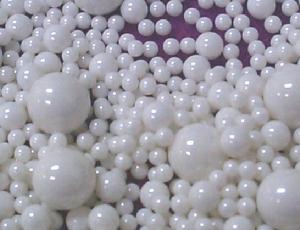

●化學成份：ZrO294.6%，Y2O35.2±0.2%●密 度：>6.0g/cm
●填充密度：3.7-3.9g/cm
●硬 度：HRA>87，莫氏9級
●柔性係數：8.0Mpa.m
●壓碎強度：150kgf（2mm）
●磨 耗 值：達國際先進水平
●規 格：Φ0.6-0.8，Φ0.8-1.0，Φ1.0-1.2，Φ1.2-1.4，Φ1.4-1.7，(mm)
Φ1.5-2.0，Φ2.0-2.5，Φ3，Φ4，Φ5，Φ8，Φ10……也可為用戶定製
主要性能：
●球體圓整體度好，表面光滑，有珍珠般光澤；
●有極好的韌性，耐衝擊，在高速運轉中不碎裂。
●TZP鋯珠的耐磨性是玻璃珠的30-50倍；
●TZP鋯珠密度比其它研磨珠高，有極高的研磨效率，可以提高物料固含量或加大物料流量。
●西普具備氧化鋯珠產品全線質量檢測設備。
真比重：6.02g/cm3 氧化鋯 94.8%
容重 3.5-3.7g/cm3 氧化釔 5%
莫氏硬度 9.0 其他 0.2%
特點：1.極低的（ppm級）磨耗
2．極高的硬度不易破碎有利於高硬度物料的研磨
3.極高的密度能有效提高研磨效率
適用範圍：塗料 油墨 非金屬礦 電子 釉料 造紙
氧化鋯珠破碎的原因
我們選擇好氧化鋯珠後，如何正確使用它，避免氧化鋯珠的破碎，儘量延長研磨介質和砂磨機接觸件的壽命。1、碎珠產生的原因
市場上現流行的玻璃珠、矽酸鋯珠和純鋯珠，就生產工藝來說，基本上為電熔法和燒結法兩種。珠子在熱空氣、冷空氣或電解液中成型，如在某一關健技術
參數沒控制好，就會產生如下的易碎珠：
1.1、 氣泡珠
1.2、 雪人珠
1.3、 尾巴珠
1.4、 扁平（橢圓）珠
以上珠子因帶有應力集中區域，在研磨當中容易破碎，故選擇珠子時，應儘量避免此類珠子。
2、氧化鋯珠的正常磨耗和破碎的判斷
通常情況下，工作一段時間的氧化鋯珠變小，表面圓滑而不帶稜角，這應是正常珠子的磨耗；相反，如珠子當中出現帶稜角、片狀異形珠時這應是產生了碎珠。
3、碎珠產生原因
就珠子本身而言，一方面是珠子的質量問題，另一方面或者是此種材料的珠子強度不能勝用某種型號的砂磨機。如瑞士的Dyno-mill ECM臥式砂磨機和德國Drais的DCP立式砂磨機，因輸入的能量密度比較高，通常建議使用純鋯珠。
另外，氧化鋯珠在砂磨機正常工作下，以受到大約1公斤的壓力，相對玻璃珠能承受約5000公斤力和矽酸鋯珠9000公斤而言，氧化鋯珠在砂磨機中的受力是微不足道的，所以碎珠的原因應集中在設備上和工藝上，而採取相應的解決辦法。
