一、概述

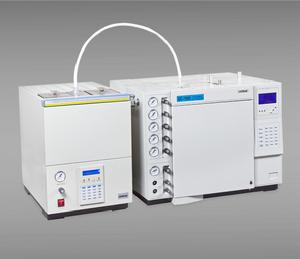

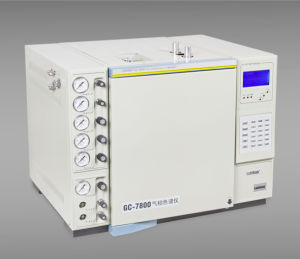

氣相色譜儀系高性能、多用途、全新設計的實驗室分析儀器。該儀器具有微機控制、中文顯示設定各種控制使用參數並自動記憶、雙氣路雙填充柱進樣系統，結構簡潔合理、操作方便。可靈活配置氣體進樣器、毛細管進樣系統、熱導池檢測器（TCD）、雙氫火焰離子化檢測器（FID）及甲烷轉化器。還可根據客戶需要配置分析套用系統，以提高實驗室的工作效率，降低操作使用成本。
氣相色譜儀二、工作原理
利用色譜柱先將混合物分離，然後利用檢測器依次檢測已分離出來的組分。色譜柱的直徑為數毫米，其中填充有固體吸附劑或液體溶劑，所填充的吸附劑或溶劑稱為固定相。與固定相相對應的還有一個流動相。流動相是一種與樣品和固定相都不發生反應的氣體，一般為氮或氫氣。待分析的樣品在色譜柱頂端注入流動相，流動相帶著樣品進入色譜柱，故流動相又稱為載氣。載氣在分析過程中是連續地以一定流速流過色譜柱的；而樣品則只是一次一次地注入，每注入一次得到一次分析結果。樣品在色譜柱中得以分離是基於熱力學性質的差異。固定相與樣品中的各組分具有不同的親合力（對氣固色譜儀是吸附力不同，對氣液分配色譜儀是溶解度不同）。當載氣帶著樣品連續地通過色譜柱時，親合力大的組分在色譜柱中移動速度慢，因為親合力大意味著固定相拉住它的力量大。親合力小的則移動快。
檢測器對每個組分所給出的信號，在記錄儀上表現為一個個的峰，稱為色譜峰。色譜峰上的極大值是定性分析的依據，而色譜峰所包羅的面積則取決於對應組分的含量，故峰面積是定量分析的依據。一個混合物樣品注入後，由記錄儀記錄得到的曲線，稱為色譜圖。分析色譜圖就可以得到定性分析和定量分析結果。
載氣由載氣鋼瓶提供，經過載氣流量調節閥穩流和轉子流量計檢測流量後到樣品氣化室。樣品氣化室有加熱線圈，以使液體樣品氣化。如果待分析樣品是氣體，氣化室便不必加熱。氣化室本身就是進樣室，樣品可以經它注射加入載氣。載氣從進樣口帶著注入的樣品進入色譜柱，經分離後依次進入檢測器而後放空。檢測器給出的信號經放大後由記錄儀記錄下樣品的色譜圖。
三、使用要求
1、電源電壓： 220V～±22V ，50Hz士0.5Hz
2、儀器總功率：≤2000W
3、環境溫度: +5℃ ～+35℃
4、相對濕度: <85%
注意：儀器安放場合不得有腐蝕性氣體及有影響儀器正常工作的電場或磁場存在，儀器安放工作檯應穩固，不得有振動。
四、技術指標
1、柱箱溫度指標
柱箱溫度範圍：室溫上5℃～350℃（增量1℃）
柱箱控溫精度：不大於±0.1℃（200℃ 時測）
溫度梯度： ±1%（溫度範圍：100℃～350℃）
2、程式升溫
升溫階數：5階 時間設定：99.9（min）
升溫速率：0.1～ 30℃ /min (200℃ 以下最高升溫速率可達40℃ /min)
3、汽化室、檢測器溫度指標
溫度範圍：室溫上20℃ ～350℃（增量1℃ ）
控溫精度: 不大於±0.1℃ （200℃ 時測）
4、甲烷化室溫度指標
溫度範圍：室溫上30℃ ～380℃（增量1℃ ）
控溫精度: 不大於±0.1℃ （200℃ 時測）
5、熱導檢測器(TCD)
靈敏度：≥2500mv .ml/mg（苯、氫氣）
噪聲：≤0.02mv
漂移：≤0.2 mv/h
6、氫火焰離子化檢測器（FID）
檢測限：M<2×10-11g/S（苯、二硫化碳）
噪聲：≤0.02 mv
漂移：≤0.2 mv/h
7、綜合參數
外形尺寸: 630mm×460mm×460mm(長×高×寬)
儀器重量: 49kg
柱箱尺寸: 260mm×280mm×137mm(長×高×深)
柱間隔尺寸： 160 mm
8、變壓器油專用色譜主要技術參數：
一次進樣，進樣量為1 mL，油中最小檢測濃度達到：
H2≤5μL/L O2 N2≤25μL/L
C2H2≤0.1μL/L
CO，CO2≤2μL/L
五、注意事項
1、儀器開機後應先通載氣再升溫，待檢測器溫度高於100℃時才能通氫氣點火
2、本檢測器是高靈敏度檢測器，必須用高純度的載氣（99.99%），而且載氣、氫氣及空氣應經淨化器淨化。
3、柱子老化時不要把柱子與檢測器連線，以免檢測器被污染，同時在老化柱子時不要打開氫氣氣源。
4、在使用儀器最高靈敏度檔或程式升溫分析時所用的色譜柱應經過徹底老化。
5、檢測器在高溫工作時或關機後短時間內，請不要用手直接接觸檢測器表面，以免燙傷。
6、按【停止】鍵停止加熱，關閉空氣和輔助氣，等各加熱室設定溫度降至100℃以下時關掉電源和載氣。 停機時，必須先使氫焰檢測器熄火；這一操作原則是為了避免造成檢測器積水而導致放大器輸入級絕緣下降，引起噪音增大。
