一：產品概述
ZR-6000型氣溶膠光度計是根據Mie散射理論設計的，用於檢測高效過濾器是否有泄露的一套專用檢測設備，該儀器可以實現高效過濾器的DOP氣溶膠上游和下游濃度的檢測，並實時顯示高效過濾器的泄漏率，適用於潔淨房、層流台、生物安全櫃、手套箱、HEPA吸塵機、HVAC系統、HEPA過濾器、負壓過濾裝置、手術室、核子過濾系統、匯集保護過濾器等的泄露檢測。
二：ZR-6000氣溶膠光度計技術參數
檢測濃度範圍：20μg/m3～100mg/m3
量程選擇：自動
採樣氣流量：28.3 L/min
吹掃氣流量：28.3 L/min
外觀尺寸：（350×463×140）mm 重量：8.0 kg
三：主要特點：
光散射式檢測方法，檢測快捷高效；
長壽命半導體雷射光源；
高精度光電倍增管檢測；
專用手持式採樣槍，移動範圍大；
泄露達到設定值時，蜂鳴震動兩種報警方式；
可設定DOP、PAO等多種懸浮顆粒；
自帶熱敏印表機；
數據可以通過隨身碟、RS232接口進行導出或現場列印；
高清晰LCD液晶顯示屏；
軟體參數標定；
用戶密碼保護；
故障檢測自動保護。
四：氣溶膠光度計的設計簡介

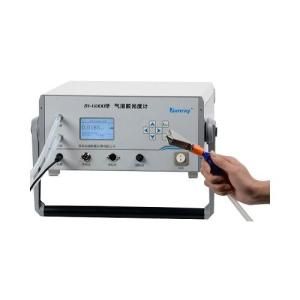

ZR-6000型氣溶膠光度計
1. 設計原理
ZR-6000型氣溶膠光度計是根據Mie氏散射原理設計的，用於檢測高效過濾器是否泄漏的專用檢測儀器，該儀器與ZR-1300型氣溶膠發生器配套使用，在被檢測高效過濾器上風側發生PAO氣溶膠作為塵源，在下風側用光度計進行掃描，通過對比高效過濾器兩側的氣溶膠濃度，計算泄漏率。
式中：C上游————上游氣溶膠濃度，μg/L
C下游————下游氣溶膠濃度，μg/L
P————高效過濾器泄漏率，%
E————高效過濾器過濾效率，%
圖一PAO檢漏法示意圖
2. 儀器參數及特點
2.1儀器參數
主要參數 參數範圍 解析度 準確度
採樣流量 28.3L/min 0.1L/min 優於±0.5%
空氣懸浮粒子輸出範圍 0-99.99%
主機尺寸W×D×H (350×463×140)mm
整機重量 約8Kg
電源適配器 輸入：AC100-240V50/60Hz輸出：DC24V5A
整機功耗 ＜100W
2.2 主要特點
•光散射式檢測方法，檢測快捷高效；
•長壽命半導體雷射光源；
•高精度光電倍增管檢測；
•專用手持式採樣槍，移動範圍大；
•泄露達到設定值時，蜂鳴震動兩種報警方式；
•可設定DOP、PAO等多種懸浮顆粒；
•高清晰LCD液晶顯示屏；
•軟體參數標定；
•用戶密碼保護；
•故障檢測自動保護。
3. 外形結構
圖二儀器正面圖
1：開關2：支撐把手3：鍵盤4：顯示屏5：RS232接口6：保險絲7：手持儀通訊接口8：電源接口9：上游接氣嘴10：下游接氣嘴
圖三儀器背面圖
11：高效過濾器12：散熱風扇13：支撐腳
圖四手持式採樣槍
4. 使用說明
4.1 準備工作
卸下高效過濾器的散流板，對箱體和框架進行清潔，避免積塵對檢測產生干擾。
將上游檢測管路的一端與高效過濾器上游氣溶膠檢測口連線，另一端與氣溶膠光度計上游接口相連，下游檢測管路與氣溶膠光度計下游接口相連，確保連線可靠，管路無堵塞、漏氣現象。電源及管路連線如下圖：
5 圖五連線示意圖
4.2 上游氣溶膠的發生
打開ZR-1300型氣溶膠發生器，調節噴霧壓力並選擇噴嘴數量（根據通風量選擇合適的噴霧參數）。為使氣溶膠到達高效過濾器時的濃度均勻，可將氣溶膠直接從系統風機的負壓一側引入，如要從風管中引入，則應在遠離高效過濾器處引入，並儘量減少拐彎。一般情況下，保持上游氣溶膠達到要求濃度，且濃度波動在一定範圍即可。
4.3 上游檢測
接通氣溶膠光度計電源，打開開關，主界面如下圖所示：
圖六主界面示意圖
使用“左”、“右”方向鍵選擇“上游”，點擊“OK”鍵進入上游檢測，儀器進入“自動調零”狀態，如下圖：
圖七上游調零界面
90s後確定按鈕反白，可點擊OK鍵結束調零，或者180s後儀器自動結束調零。
調零結束後自動檢測上游濃度，選擇暫停按鈕，點擊OK鍵可暫停上游檢測，選擇啟動按鈕，點擊OK鍵即可重新啟動檢測，用戶觀測顯示屏濃度示值當濃度達到要求時，點擊向下鍵，選擇確認按鈕，點擊OK鍵，儀器自動寫入上游濃度值（即該值標記為100%）。5s後自動返回主界面。
上游檢測界面如下：
圖八上游檢測界面
4.4 下游檢測
在主界面使用“左”、“右”方向鍵選擇“下游”，點擊“OK”鍵進入下游檢測，儀器進入“自動調零”狀態，如下圖：
圖九下游調零界面
90s後確定按鈕反白，可點擊OK鍵結束調零，或者180s後儀器自動結束調零。
調零結束後自動檢測下游濃度，選擇暫停按鈕，點擊OK鍵可暫停下游檢測，選擇啟動鈕，點擊OK鍵即可重新啟動檢測。下游檢測界面如下：
圖十下游檢測界面
用光度計的採樣頭對整個高效過濾器的工作面（包括濾器與框線之間、框線與框線之間以及框線與靜壓箱之間）進行掃描。掃描時，採樣頭離過濾器距離約2-4cm，速度約在3-5cm/s之間。掃描按直線來回往復地進行，線條間應重疊。檢測過程中，如有泄露點，儀器會自動蜂鳴報警。注意：掃描過程中避免箱體上的積灰干擾，尤其是採樣頭不能接觸高效風口箱體或過濾器的框架。
5. 濃度校準
鑒於目前國內沒有氣溶膠光度計校準的相關標準，我公司參考重量法檢測空氣中顆粒物濃度的相關標準，HJ618-2011《環境空氣PM10和PM2.5的測定——重量法》，制定了利用分析天平稱重的方法檢測氣溶膠濃度，並與光度計對比的方法，用以校準氣溶膠光度計測量值。
儀器：分析天平（量程200.0000g；精度：0.0001g）,
氣溶膠發生器。
試劑：氣溶膠發生器專用油PAO4
方法：在密封良好的氣霧室（長×寬×高=2m×1m×1m）內，發生一定濃度的PAO氣溶膠，利用風扇攪拌使氣霧室內氣溶膠濃度均勻，濃度範圍（10～70）μg/L,用氣溶膠光度計測量氣溶膠濃度，同時用過濾效率為99.99%的高效過濾器進行採樣，採樣流量28.3L/min，採樣時間（5～10）min（根據濃度大小選取合適的採樣時間），用分析天平稱量高效過濾器採樣前後重量變化，濃度=（採樣後重量w1-採樣前重量w2）/（採樣時間×採樣流量）。
對比結果如下：
原始數據
顯示值（μg/L） 標準值(μg/L)
0 0
12 12.4
21 20.3
35 36.3
42 39.6
55 53.2
6. 現場測試
2012年11月3日，經公司內部調試並檢驗合格的ZR-1300型氣溶膠發生器和ZR-6000型氣溶膠光度計順利送至吉林百年漢克製藥有限公司，對其化驗室、層流台等潔淨室高效過濾器進行檢漏。經現場檢測，化驗室三個高效過濾器有兩個出現破損，需更換；層流台由於使用年限過長，過濾器邊緣密封性差，但過濾器完好，需重新安裝、密封。附現場圖片：
圖十一上游氣溶膠發生
圖十二下游掃描檢漏
圖十三層流台掃描檢漏
圖十四高效過濾器泄露
圖十五高效過濾器完好
相關條目
技術指標
主要參數 參數範圍 解析度 準確度
採樣流量 28.3L/min 0.1L/min 優於±2.5%
檢測過濾效率 0~99.99%
尺寸（W×D×H） （350×463×140）mm
整機重量 約8Kg
電源適配器 輸入AC100~240V50/60Hz輸出DC24V—5A
整機功耗 <100W
