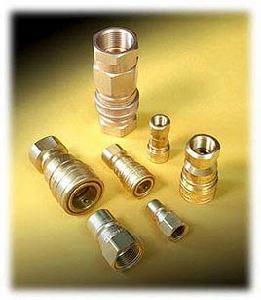

氣動快速接頭

氣動快速接頭

氣動快速接頭是一種主要用於空氣配管、氣動工具的快速接頭,不需要工具就能實現管路連通或斷開的接頭不連結時——當母體的套圈移到另一端時,不鏽鋼珠自動向外滾動,子體因母體與子體共同閥門彈簧力的作用力運作下而斷開,子體與母體的閥門各自閉合,瞬間阻斷流體流動。

基本信息

類型

按結構可分為:

1、兩端開閉式:

連結時——當子體插入母體時,套圈在彈簧的作用下回到原來的位置,鋼珠滾動鎖緊子體緊密連線,同時母體與子體的閥門互相推動而打開,流體流通,O型圈能完全阻斷流體的滲漏。

2、兩端開放式

不連結——當母體的套圈被推到另一端時,鋼珠自動向外滾動,因此,子體被移出;由於子體與母體都沒有閥門,流體向外流出。

連結——當子體插入母體時,套圈被其彈簧的作用力推到先前的位置致鋼珠鎖緊,流體流動,其中的O型圈以防止液漏

3、單路開閉式

不連結時——當母體的套圈移到另一端時,不鏽鋼珠自動向外滾動,子體被閥門彈簧的反作用力彈開,閥門就能自動關閉以阻斷流體流動。

連結時——當子體插入有套圈的母體一側時,閥門被打開導致流體流動,墊圈被彈簧的力量推回原來的位置,不鏽鋼珠會鎖住以確保子/母體連線,裡面的墊圈能完全阻斷流體的滲漏 。

用途和特點

快速接頭適用於氣壓管路,壓縮空氣、氮氣的連線,管路可以經常裝卸的工作位置上,如氣動工具在流水線的操作。也可以用於油壓機器、化學、船舶配管等。

適用範圍

空氣管路、空壓機、研磨機、空氣鑽、衝擊板手、氣運螺絲刀等氣動工具連線用快速接頭。

注意事項

1.請不要用於快速流體接頭以外的用途。

2.請不要用於適用流體以外的流體。

3.請不要與其它公司產的快速流體接頭相連線。

4.使用時不要超過最高使用壓力。

5.不要在使用溫度範圍以外使用,防止造成密封材料磨損或泄漏。

6.不要進行人為的擊打、彎曲、拉伸、防止造成破損。

7.不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。

8.如附著雜物會造成工作不良或泄漏。

9.請勿拆卸快速接頭。
