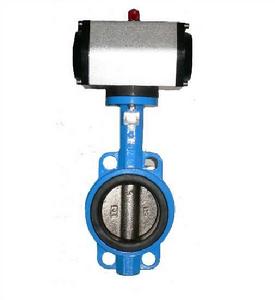

氣動對夾式硬密封蝶閥,是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門。主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能,目前碟閥在低壓大中口徑管道上的使用越來越多。

優點

1、結構簡單,體積小重量輕,造價低;
2、氣動碟閥特點尤其顯著,安裝在高空暗道,經過二位五通電磁閥控制操作方便,也可調節流量介質。
3、流體阻力較小,中大口徑的氣動碟閥全開時有效流通面積較大,啟閉迅速省力,碟扳鏇轉90角度即可完成啟閉;
4、由於轉軸兩側碟板手介質作用力接近相等,而產生的轉矩方向相反,因而啟閉力矩較小,低壓下可實現良好的密封,碟閥密封材料有丁晴橡膠、氟橡膠,食用橡膠,襯四氟故密封性能良好,其中硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點,無論在低溫情況下均具有優良的密封性能。
5、而且只需鏇轉90°即可快速啟閉,操作簡單,同時該電動閥門具有良好的流體控制特性。
6、蝶閥處於完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。

詳細資訊:

產品型號

SMD型

產品名稱

氣動蝶閥(調節閥/開關型)、(對夾式、法蘭式)

產品特點

公司生產的氣動蝶閥,是在引進國外先進技術的基礎上進行特殊設計,精心製造的產品。蝶閥配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作,並送出二對無源觸點信號指示閥門的開關。採用智慧型控制與定位時,與國產電氣閥門定位器配套,輸入4-20mADC信號及0.4-0.7MPa氣源即可實現智慧型控制,實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90℃,可以實現全開——全閉的動作。該產品按其密封性能分為金屬密封與軟密封。具有結構緊湊,體積精小,運行可靠,密封性好,維修容易,安裝方便,適應性強等優點。可廣泛套用於石油、化工、輕工、製藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。

閥體

公稱通徑:15~1000mm 公稱壓力:PN1.6MPa
連線形式:法蘭式按JB78-59 JB79-59
材 料:WCB,HT200 ZG25I ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti,CF8,CF8M襯四氟乙烯,
溫度範圍:常溫-20℃~+200℃
中 溫:+200℃~+450℃
填 料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編織填料,柔性石墨。

閥內組件

閥芯型式:

閥板

流量特性:

直線性或等百分比持性

材 料:

1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti

閥座材料:

聚四氟乙烯(PTFE),橡膠,金屬閥座

閥桿材料:

不鏽鋼,襯四氟乙烯, 可調比:100:1

執行機構

氣 缸 形 式:單缸式或雙缸式 氣缸工作壓力:0.4~0.7MPa 氣缸開關時間:雙作用式1~5秒
氣缸空氣耗量:1~131L 電磁閥電源:220VAC,24VDC

規格性能表

公稱通徑DN 50 65 80 100 15 10 200 250 300 350 400-1000
流量係數(Kv) 110 180 232 368 55 75 1240 2025 2712 3875 5038
動作範圍 0-90°
允許壓差ΔP 小於公稱壓力(1.6MPa)
泄漏量 按GB/T4213-92,kV值的10-4
基本誤差 ±2.5% 帶定位器
回差 2.5% 帶定位器
死區 1% 帶定位器
環境溫度 -20℃~+90℃
