DKT櫃內空氣調節器
1綜合介紹
1.1概述EKT/DKT櫃內空氣調節器，是湖南三達電了根據客戶的實際使用情況，針對傳統電阻型加熱器的輻射式熱傳導、加熱不均勻、除濕效果不理想、對櫃內元件有熱損傷等不足，而開發的一款全新的發熱型空氣調節器。本產品可廣泛套用於各種配電櫃、端子箱、控制屏、博物館等對環境溫度、濕度有嚴格要求的場合。
按照控制範圍的大小，可有EKT DKT-50、EKT DKT-100、EKT DKT—150、EKT DKT-200幾種型號可供選擇(請參照技術參數之其他數據表)。
本產品由PTC陶瓷發熱體、散熱器、軸流風扇、防塵網、安裝支架等幾部分組成。
PTC陶瓷發熱體是利用PTC電阻率隨溫度變化而變化的特性工作,。當溫度低時， PTC陶瓷發熱體阻抗小，發熱量大，溫度升高較快，隨著溫度的升高PTC陶瓷發熱體阻抗變大，發熱量變小，溫度升高變慢；最終實現恆溫加熱(穩定後散熱器表面溫度請參考技術參數之其他數據表)。
為了改變常規加熱器純熱輻射式熱傳導，本產品加裝微型軸流風機。其作用有兩種：當PTC陶瓷發熱體加熱時，微型軸流風機同時啟動，形成區域內熱對流，使控制區域內熱場均勻分布。當出現熱積累或局部溫升時，則只啟動微型軸流風扇為局部散熱 (此功能需與我公司專用控制器DWS-2D、DWS-1D配套使用)。
散熱器為本產品專用鋁型材，表面處理為陽極黑。其截面是經專業計算設計的，能儘可能的保障熱量的傳遞迅速、均勻、分布合理。
防塵網安裝在微型軸流風機進風口，DKT工作時能有效過濾控制區域內灰塵。有利於防止元件表面積塵污穢引起的絕緣降低的擊穿和漏電事故。
模壓的安裝支架既能用於螺釘安裝,又能適於軌道安裝,讓用戶快速簡潔安裝。
2技術參數
2.1技術參數| 項目 | 技術參數 | |
| 工作溫度 | -10℃～65℃ | |
| 極限工作溫度 | -25℃～75℃ | |
| 相對濕度 | ≤95%RH | |
| PTC工作電壓(AVC) | 220V±10% | |
| 風機 | 工作電壓(AVC) | 220V±10% |
| 額定頻率(Hz) | 50 | |
| 額定電流(A) | 0.08 | |
| 功率(W) | 14/10 | |
| 轉速(RPM) | 2700/3000 | |
| 風量(CFM) | 26/29 | |
| 風壓(mmH20) | 3.7/5.0 | |
| 型號 | 重量(kg) | 外形尺寸(mm) 長×寬×高 | 功率 (W) | 表面溫度 (℃) | 建議控制空間 |
| EKT DKT-200 | 1.48 | 100×80×(100+38) | 200 | 45±2.5 | ≤5 m |
| EKT DKT-150 | 1.32 | 100×80×(100+38) | 150 | 41±2.5 | ≤3.5 m |
| EKT DKT-100 | 1.16 | 60×60×(80+38) | 100 | 39.5±2.5 | ≤2 m |
| EKT DKT-50 | 0.99 | 100×80×(100+38) | 50 | 39±1.5 | ≤1 m |
3使用方法

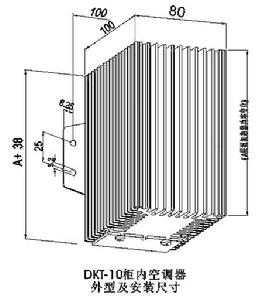

3.1外形及安裝尺寸（不帶風扇）：
3.2接線端子
| 端子號 | EKTDKT端 | 外接方式 | |
| 有控制器 | 不帶控制器 | ||
| 1 | 接PTC | 接控制器加熱輸出端 | ～A |
| 2 | ～N | ||
| 3 | 接風機 | 接控制器風機輸出端 | ～A |
| 4 | ～N | ||
4、使用注意事項
4.1必須嚴格按照標明的電壓等級接入電源，嚴格按照實物端子標示接線。
4.2安裝時應將接線端子擰緊，並且將設備牢固在堅固耐火、不宜震動的位置，設備應垂直安裝（風扇端朝下），應預留進風通道。以≥10mm為宜。
5、運輸儲存
設備應存放在溫度為-25℃～70℃，濕度<85%的環境中，並且應在原包裝的條件下放置，疊放高度不超過5層。設備在包裝拆封后不宜存儲。
設備運輸和拆封不應受到劇烈衝擊，應根據GB/T15464-1995《儀器儀表包裝通用技術條件》的規定運輸和存儲。
6、保修期限
設備自售出日起十二個月內，在用戶遵守說明書規定要求，並在製造廠封條完整的條件下，發現設備不符合所規定的要求，製造廠給予免費修理或更換。
