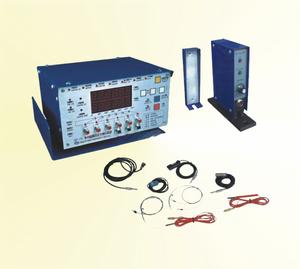

多功能模具檢測裝置
檢測安全裝置1．人體感應式
人體感應的工作原理是利用敏感元件構成一定電容量的電容器，放在通往危險區的必經之路上。當手向危險區伸入時，電容量發生變化，與之相連的振盪器的振幅發生改變，通過放大器和繼電器的作用，使壓力機停止運動或不能啟動。感應式安全貧置由於對環境的適應性稍差，較少使用。
2．光線式安全裝置
高精度下死點檢測在壓力機上設定投光器和光接收器，在二者之間形成光幕，將危險區包圍。當人體的任一部分遮斷光線時，該裝置能檢測出這一狀態，並輸出信號使滑塊不能啟動或停止運行。光源可採用一般可見光，也可採用紅外光或周期性的點射光。光線式安全裝置由於動作靈敏，結構簡單，容易調整維修，特別對操作者無視覺干擾，不影響生產率，因而得到廣泛套用。
檢測式安全裝置必須有可靠的技術措施，以實現以下功能：
（1）保護範圍。保護範圍一般由保護幕確定。保護幕必須是由保護長度和保護高度構成的矩形，不得採用三角形和梯形。光線式安全裝置的保護高度一般為壓力機行程長度與滑調節量的總和，總和大於400mm時，保護高度則取400mm。感應式安全裝置的保護高度應不低於500mm，一般在400mm以下，感應幕厚度（指感應幕前後的有效感應尺寸）應不超過50mm。
投光器與受光器組成的光軸數為兩個以上時，其光軸間距應不大於50mm。對於由若干光軸所組成的垂直平面被裝設在距工作危險區的距離超過500mm時，其光軸間距允許不大於70mm。
（2）自保功能。自保功能是指在保護幕被破壞，滑塊停止運動後，即使人體撤出，危險區保護幕恢復完整，滑塊也不能立即恢復運行，必須按動"恢復"按鈕，滑塊才能再次啟功。
（3）不保護功能。不保護功能是指滑塊回程時裝置不起作用，在此期間即使保護幕被破壞，滑塊也不停止運行，以利操作者的手出入操作。
（4）自檢功能。自檢功能是當安全裝置自身出現任何故障時，應能立即發出輸出信號，使滑塊處於停止狀態，並不能再啟動。所有其他非接觸式安全保護控制裝置在工作中發生故障時，都應能自動控制工作部件停止運動，並應具有在故障排除以前，不能恢復運行的自保功能。
（5）回響時間與安全距離。回響時間是指從保護幕被破壞到安全裝置的輸出接點斷開壓力機控制線路的時間。這是標誌裝置安全性能的主要指標之一，直接影響裝置的安裝距離。壓力機檢測式安全裝置的回響時間不得超過0.02s。
安全距離是指保護幕到模口危險區的最短距離。壓力機離合器的結構形式不同，安全距離的計算公式也不同：
① 對於不能使滑塊在任意位置停止的壓力機，其安全距離的計算機公式為：
Ts--從手離開保護幕至滑塊運行到下死點的時間，s；
1.6--人手的伸進速度，m/s；
Ds--安全距離，m；
Ts--雙手按壓操縱器接通離合器控制線路，到滑塊運行到下死點的時間，s；
N--離合器的結合槽數；
Tn--曲軸迴轉一周的時間，s。
對於剛性離合器的壓力機，時間因素Ts是按最長時間考慮，即滑塊的下行程時間和離合器在結合槽之間的轉動時間之和，與壓力機的型式有關，與安全裝置的回響時間無關。
T1--安全裝置的回響時間，T1=0.02s；
T2--從壓力機控制線路切斷至滑塊完全停止的時間，s。
對於摩擦式離合器，時間因素則要考慮裝置的回響時間和壓力機性能影響兩個方面。裝置的回響時間T1應在曲軸轉到90度附近測定，一般按允許最長時間0.02s考慮。
（6）抗干擾性。光線式安全裝置-光電保護器-光電保護裝置應具有抗光線干擾的可靠性，在小於100W的照明條件下，該裝置應能正常可靠地工作。感應式安全裝置應能適應人體和氣候的變化，確保一年四季各類體型人員、穿戴各種手套及防護用品伸入感應幕內，都能被檢測出來。
使用時要考慮安全裝置對周圍環境的適應範圍（包括海拔高度、環境溫度、空氣相對濕度以及光照等），若超出範圍，檢測式安全裝置的靈敏、可靠都無法保證，反而是不安全的。
安全保護控制裝置一般不應被作為操縱機器使用。
檢測式安全裝置屬於電子產品，精密度較高，它的生產一定要有主管部門的監督，並經國家指定的技術檢驗部門，按有關的安全標準鑑定，取得許可證後，才能生產。
