基本介紹

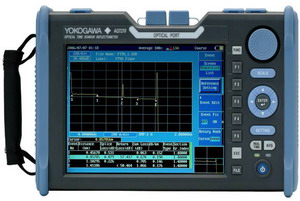

AQ7275是橫河電機正式在中國大陸發售的新型光時域反射儀，這是繼OTDR AQ7270之後，橫河推出的同系列新款光通信測試產品。 OTDR AQ7275通過最新開發程式，實現了高性價比的最新技術。具備世界最高水平的性能和相應的功能。其廣泛的套用於光網路的安裝和維護，豐富的OTDR模組以及光源/光功率選件。其先進，快速，操作簡便，精度高等優點讓您更快地解決光纖線路量的煩惱。
主要特點
1、世界最小的盲區：即使各事件靠的很近時，也能探測到各個事件。2、支持4波長測量：850/1300/1310/1490/1550/1625/1650nm或者更多(SMF/MMF)
3、多種選件：光功率計、光源、內置印表機、內置啞光纖或者更多。
4、8.4"高亮度LCD：安裝在輕便、小巧、堅固的機體上。
5、10秒的啟動時間：幾乎可以使操作人員馬上測量。
6、單鍵測量：對操作過程進行編程，徹底改善測量效率。
7、全自動模式：根據被測光纖自動設定合適的測量條件。
8、線路有光探測與告警：避免被測光纖中存在信號光損壞設備。
9、語言選擇：英語、法語、德語、義大利語、西班牙語、中文、日文、韓語、俄語或者更多。
技術參數
顯屏 | 8.4英寸彩色LCD顯屏 | |
距離量程 | 500m,1km,2km,5km,10km,20km,50km,100km,200km,300km,400km | |
脈寬 | 3ns,10ns,20ns,50ns,100ns,200ns,500ns,1us,2us,5us,10us,20us | |
AC適配器 | AC100~240V,50/60Hz | |
電池 | 工作時間;6小時;充電時間;<5小時 | |
環境條件 | 操作溫度 | 0-45℃ |
存儲溫度 | -20-60℃ | |
相對濕度 | <85%(無凝結) | |
尺寸以及重量 | 287%W)×182%H) ×75%D）mm;2.8Kg | |
雷射安全信息 | Class 1M(IEC60825-1:2201) | |
附屬檔案 | 電池、肩帶、AC充電適配器、操作說明書 | |
光模組參數
型號 | 波長（mm） | 動態範圍（dB） | 事件盲區（m） | 衰減肓區（m） | 備註 |
20 | 1550 | 32 | 0.8 | 8 | 1連線埠,SM |
21 | 1650 | 28 | 0.8 | 12 | 1連線埠,SM |
22 | 1310/1550 | 34/32 | 0.8 | 7/8 | 1連線埠,SM |
23 | 1310/1550 | 40/38 | 0.8 | 7/8 | 1連線埠,SM |
24 | 1550/1625 | 38/35 | 0.8 | 7/12 | 1連線埠,SM |
25 | 1310/1490/1550 | 34/30/32 | 0.8 | 7/8/8 | 1連線埠,SM |
26 | 1310/1550/1625 | 34/32/28 | 0.8 | 7/8/12 | 1連線埠,SM |
27 | 1310/1550/1650 | 34/32/28 | 0.8 | 7/8/12 | 2連線埠,SM |
28 | 1310/1550/1625 | 40/38/35 | 0.8 | 7/8/12 | 1連線埠,SM |
29 | 850/1300 | 22.5/24 | 2 | 7/10 | 1連線埠,MM |
30 | 850/1300(MM) | 22.5/24 | 2 | 7/10 | 2連線埠,MM和SM各1 |
1310/1550(SM) | 34/32 | 0.8 | 7/8 |
標配：主機，電池，交流適配器/電源線，仿真軟體，操作手冊，軟包，背
