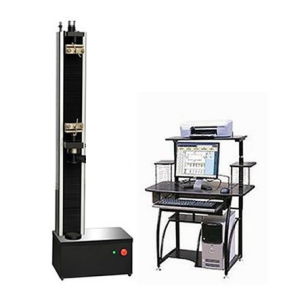

橡膠拉力試驗機廣泛套用於橡膠、塑膠、紡織物、石油瀝青紙、網繩、拉力試驗機金屬絲、金屬棒、金屬板等非金屬和金屬材料的力學性能試驗。
拉力試驗機技術指標
1、最大試驗力：2500N;
2、有效測力範圍;50N～2500N;
3、試驗力測量精度：±1%;
4、試驗速度：5mm/min～500mm/min;
5、速度精度：±2%;
6、有效試驗空間：650mm;
7、主機尺寸：500×300×1700（mm）;
8、電源：單相交流220±10%V;
9、重量：100kg;
拉力試驗機結構原理
該機分為減速裝置、試驗機框架、測量控制系統、試驗附具等幾部分組成。試驗機下部為底座,機座內有直流調速電機和減速裝置。電機通過圓弧同步帶和減速裝置驅動絲槓轉動,絲槓上有傳動螺母,傳動螺母與移動梁固結在一起,絲槓轉動,移動梁就上下移動,通過調節電機的轉速就可改變移動梁的移動速度,從而滿足試驗要求的各種速度。測力感測器固定在上橫樑上,感測器上連線有試樣的上夾具,試樣的下夾具與固定在移動塊上的聯接座相聯接。該機帶有位移測量感測器,在試驗過程中,移動樑上的負荷感測器測定試驗力的大小,位移感測器測量移動量,拉力試驗機兩者的信號經過濾波放大,由A/D轉換到單片機,單片機採集處理試驗數據並顯示,同時進行過載判斷處理與保護。
數顯表上的前面板,同時顯示試驗力和位移量。試驗速度由操作者根據試件的實際要求,在試驗開始前按照操作規程進行設定,速度5mm/min～500mm/min,拉力試驗機分為5、10、25、50、100、150、250、500mm/min八檔。
安裝與調試
1、試驗機的工作條件：
（1）在室溫10～35℃範圍內;相對濕度不大於80%;
（2）在穩固的基礎或工作檯上正確安裝;
（3）在無震動的環境中;
（4）在周圍無腐蝕性介質,無電磁場干擾的清潔環境中;
（5）220V交流電源,其電源波動值不超過額定電壓的±10%;
（6）電源頻率50HZ。
2、試驗前的準備：
（1）檢查周圍環境和電源、電壓是否滿足試驗機正常工作條件,電源插座接地端要求接地良好;
（2）試驗機在開箱前,應首先檢查包裝箱是否完好。打開包裝箱後,對照裝箱單檢查試驗機及附屬檔案是否齊全無損,之後即可取出試驗機。
（3）把試驗機置於堅固的地面或平台上,調整機架下方的四隻調節螺釘,使試驗機處於水平位置。
（4）將感測器接頭、主機上的保護接頭與電測儀表上的聯接插座相聯,連線時應注意插頭與插座定位槽的位置要對正,在確保各接外掛程式連線可靠後,將主機上的電源與電網相聯。
使用與操作
1、拉力試驗機控制臺按鍵介紹：
全部清零鍵：按此鍵對力值、力值峰值、變形、變形峰值、清零。
峰值清零鍵：按此鍵對力值峰值、變形峰值清零。
運行上：按此鍵可在設定速度下進行壓縮試驗。為自鎖按鍵。
運行下：按此鍵可在設定速度下進行拉伸試驗。為自鎖按鍵。
快上：按此鍵可使橫樑快速移動到試驗位置,此鍵為點動。
快下：按此鍵可使橫樑快速移動到試驗位置,此鍵為點動。
速度切換：共八個鍵,從左向右相對應的速度：5、10、25、50、100、150、250、500mm/min。
速度：速度調整鍵。使用過程中嚴禁隨意調整,如需調整請聯繫我公司。
S<∧∨：力值、速度校準鍵。使用過程中嚴禁隨意調整,如需調整請聯繫我公司。
峰值：為試樣斷裂時的最大試驗力。
2、操作方法：
（1）開機：插上電源插座,預熱30分鐘。
（2）設定試驗速度：按速度切換中的按鈕可設定試驗速度,試驗速度分8檔按動任意鍵可改變試驗速度。
（3）安裝試樣：將拉伸夾具裝入上下連線孔中,並插上連線銷。
（4）試驗步驟：
a.根據試樣試驗標準設定試驗速度。
b.按運行下進行拉伸試驗,按運行上進行壓縮試驗,試樣斷裂後快速按運行上或運行下停止橫樑移動。可以按快上或快下按鈕直至下一試驗位置。
c.再進行下一次試驗時,應先將移動橫樑調整到試驗位置,卡緊試樣,預拉緊,按全部清零,再按運行下或運行上進行試驗。
d.顯示說明：
力值的示值是實際的力值,拉力試驗機力值的峰值是上一次清零後曾出現過的最大力值,但小於額定力值的0.2%以下的最大值不作為峰值。
變形的示值是實際的變形值,變形的峰值是上一次清零後曾出現過的最大變形值,但當力值小於額定力值的0.2%以下的最大力值不作為峰值。
（5）.試驗時按試驗要求選擇試驗速度,按動速度切換鍵可以設定試驗速度,按運行鍵開始,試驗結束再按同一鍵停止。運用快上.下鍵來調整試樣夾持距離,此鍵為點動控制速度為電機默認轉速。
常見故障排除方法
接通電源後（或在試驗過程中）,注意檢查儀表的顯示,電機的控制運行是否正常,如出現異常按“復位”鍵,就可進行正常的試驗,否則就按以下步驟進行檢查：
1、通電後儀表無顯示。首先檢查電源接外掛程式是否良好,拉力試驗機220V電壓是否正常,在以上都正常的情況下,檢查附圖F1保險管是否有損壞,更換後故障排除。
2、試驗機在正常運行過程中突然停機。檢查移動梁是否壓住限位開關。
3、儀表無顯示。檢查力值感測器接插頭是否接觸良好。
4、出現位移顯示無計數狀態。檢查編碼器接插頭是否接觸良好。
試驗機的維護與保養
絲桿、滑板經常加油。
絲桿上端銅套每班加油一次。
蝸輪箱每1年換一次油。
使用完畢後,試驗機表面應擦乾淨,套上防塵罩。
經常檢查接地線是否牢靠。
橡膠拉力試驗機軟體功能
1.測試標準模組化功能:提供使用者設定所拉力試驗機需套用的測試標準設定,範圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規範。
2.試品資料:提供使用者設定所有試品數據,一次輸入數據永久重複使用。並可自行增修公式以提高測試數據契合性。
3.雙報表編輯:完全開放式使用者編輯報表,供測試者選擇自己喜好的報表格式（測試程式新增內建EXCEL報表編輯功能擴展了以往單一專業報表的格局）
4.各長度、力量單位、顯示位數採用動態互換方式,力量單位T、Kg、N、KN、g、lb,變形單位mm、cm、inch。
5.拉力試驗機圖形曲線尺度自動最佳化AutoScale,可使圖形以最佳尺度顯示。並可於測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖,以及多曲線對比。
6.測試結果可以EXCEL格式的數據形式輸出。
7.測試結束可自動存檔、手動存檔,測試完畢自動求算最大力量、上、下屈服強度、滯後環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、淨能量、折返能量、總能量、彎曲模量、斷點位移x%荷重、斷點荷重X%位移、等等。資料備份：測試數據可保存在任意硬碟分區。
8.多種語言隨機切換：簡體中文、繁體中文、英文。
9.拉力試驗機軟體具有歷史測試數據演示功能。
