橡膠拉力測試儀可對橡膠、塑膠、塑膠、薄膜、紡織、纖維、納米材料、高分子材料、複合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不鏽鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°剝離、剪下、粘合力、拔出力、延伸伸長率等試驗。
本試驗機採用直流伺服電機及調速系統一體化結構驅動同
步帶減速機構，經減速後帶動絲槓副進行載入。電氣部分包括負荷測量系統和變形測量系統組成。所有的控制參數及測量結果均可以在大螢幕液晶上實時顯示。並具有過載保護、位移測量等功能。
符合標準
該儀器符合符合GB 18173.1-2000 高分子防水材料第一部分片材，QB/T2471-2000 聚丙烯（PP）擠出片材，QB/T2490-2000 聚乙烯（PE）擠出板材，土工合成材料短纖針刺非鍋造土工布GB/T17638-1998，土工合成材料長絲紡粘針刺非織造土工布GB/T17639-1998，土工合成材料長絲機織土工布GB/T17640-1998，土工合成材料裂膜絲機織土工布GB/T17641-1998，土工合成材料非織造複合土工膜GB/T17642-1998，土工合成材料聚乙烯土工膜GB/T17643-1998，土工合成材料聚氯以烯土工膜GB/T17688-1999，土工合成材料塑膠扁絲編織土工布GB/T17690-1999，QB/T 1130—91塑膠直角撕裂性能試驗方法等標準的要求。
軟體功能
1.測試標準模組化功能:提供使用者設定所需套用的測試標準設定，範圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規範。
2. 試品資料:提供使用者設定所有試品數據，一次輸入數據永久重複使用。並可自行增修公式以提高測試數據契合性。
3. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇自己喜好的報表格式（測試程式新增內建EXCEL報表編輯功能擴展了以往單一專業報表的格局）
4. 各長度、力量單位、顯示位數採用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。
5. 圖形曲線尺度自動最佳化Auto Scale，可使圖形以最佳尺度顯示。並可於測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。
6．測試結果可以EXCEL格式的數據形式輸出。
7．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯後環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、淨能量、折返能量、總能量、彎曲模量、斷點位移x%荷重、斷點荷重X%位移、等等。數據備份：測試數據可保存在任意硬碟分區。

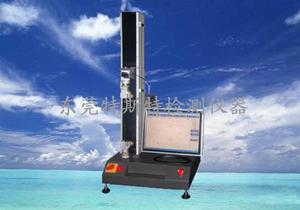

8.橡膠拉力測試儀
橡膠拉力強度測試儀目前有二種方法,一種選用光電位移感測系統.價格便宜.但誤差大.
二種方法.也是現在採用最多方法,就是在夾頭兩端裝上大變形,避免試樣滑落.
9．多種語言隨機切換：簡體中文、繁體中文、英文。
10．軟體具有歷史測試數據演示功能。
11.註：一般橡塑膠廠家要加附屬檔案就是延伸計，因為做橡塑都要求延伸力。要想精度能達到就必須加二點延伸計
變形的測量
通過變形測量裝置來測量，它是用來測量試樣在試驗過程中產生的形變。
該裝置上有兩個夾頭，經過一系列傳動機構與裝在測量裝置頂部的光電編碼器連在一起，當兩夾頭間的距離發生變化時，帶動光電編碼器的軸鏇轉，光電編碼器就會有脈衝信號輸出。再由單片機對此信號進行處理，就可以得出試樣的變形量。
3橫粱位移的測量
其原理同變形測量大致相同，都是通過測量光電編碼器的輸出脈衝數來獲得橫樑的位移量。
技術參數
| 型號 | FR-103C |
| 最大負荷 | 100N，200N，500N，1KN，2KN，5KN，10KN，以內自選 |
| 精度等級 | 1級/0.5級 |
| 有效測力範圍 | 0.2%～100%（1級）/0.4%～100%（0.5級） |
| 測力精度 | 示值的±1%以內/示值的±0.5%以內 |
| 試驗機解析度 | 最大負荷1/200000，內外不分檔，且全程解析度不變 |
| 負荷感測器 | 基本配置：拉、壓感測器（最大負荷）一隻 擴展配置：可加配多個感測器 |
| 有效試驗寬度 | 400mm（可按客戶要求加寬） |
| 有效拉伸空間 | 400、500、600mm（可按客戶要求加高） |
| 試驗速度範圍 | 0.001～300mm/min |
| 位移測量精度 | 示值的±0.5%以內/示值的±0.2%以內 |
| 變形測量系統 （根據需求選配） | 擴展配置：大變形：最小標距10mm、變形範圍：800mm 擴展配置：小變形：標距25mm、50mm、100mm 變形範圍：5mm、10mm、25mm |
| 變形測量精度 | 示值的±0.5%以內（可根據客戶要求選配大變形或小變形） |
| 試台安全裝置 | 電子限位保護 |
| 試台升降裝置 | 快/慢兩種速度自動控制，可點動 |
| 試台返回功能 | 手動或自動兩種選擇、試驗結束後自動或手動以最高速度返回試驗初始位置 |
| 超載保護 | 超過最大負荷10%，機器自動保護 |
| 夾具配置 | 拉伸夾具一套 |
| 主機尺寸 | 700*530*1900 mm |
| 動力系統 | 台灣伺服電機+驅動+高精度滾珠絲桿 |
| 電源 | 220V、50HZ、 |
| 功率 | 0．75KW（根據不同力值需求，標配不同功率電機） |
| 主機重量 | （約）500 Kg |
容量選擇: 50kg、100kg、200kg、500kg
單位選擇: gf、Kgf、N、KN、LBf
感應方式: 美制高精度荷重元
荷重精度: ±1%以內
動力系統: 專業AC馬達
速度控制:5-500 mm/min 數字控制
位移精度: ±1%
有效測試寬度: 150mm
最大行程: 1000mm(不含夾具)
控制系統: 變頻電腦自動控制
機台安全裝置: A、行程限位保護 B、過載保護 C、超負荷保護
顯示: LCD微電腦數字顯示器
分辯率: 1/20000
夾具配置: 根據客戶測試要求定製
選配裝置: 光電編碼器
電源: 單相，220V，15A或指定
主機淨重: 150 kg
外形尺寸: 500×450×1600 mm (W×D×H)
主要配置
傳動，有絲槓傳動和齒條傳動，前者昂貴，用於高精度，測試重複性高；後者便宜，用於低精度，測試重複性低。
絲槓，對拉力精度測量具有決定作用。一般的有滾珠絲槓，梯形絲槓，一般絲槓。其中，滾珠絲槓的精確度最高，但是其性能的發揮要靠電腦伺服系統操作才能發揮，整套價格也比較昂貴。採用一般絲槓和梯形絲槓就可以達到軟包裝所要求的精度，即0.5－1%精度。傳動，有齒輪傳動和鏈條傳動，前者昂貴，用於高精度；後者便宜，用於低精度。
感測器，主要成本在於壽命，光電感應是其中比較先進的技術，一般可用十萬次以上，進口和國內部分合資廠家可以達到。
附屬檔案
A.一年保固書及中文操作說明書各一份。
B. 隨機贈送標準橡膠拉力機夾具一組（其他夾具選購）。
C.橡膠拉力機專用測試軟體一份。
D. 品牌電腦一套
1．在室溫10℃-35℃範圍內，相對濕度不大於80%；
2．在穩固的基礎或工作檯上，正確安裝；
3．在無震動的環境中；
4．周圍無腐蝕性介質；
5．電源電壓的波動範圍不應超過額定電壓的±10%；
6．試驗機電源應有可靠接地；頻率的波動不應超過額定頻率的±2%；
7．在穩固的基礎上正確安裝。
東莞海達儀器有限公司橡膠拉力測試儀系統詳細介紹 橡膠拉力測試儀是現代電子技術與機械傳動技術相結合的產物，是充分發揮了機電各自特長而構成的大型精密測試儀器，電子拉力試驗機可對各種材料進行拉伸、壓縮、彎曲等多項性能試驗，且有測量範圍寬、精度高、回響快等特點，工作可靠，效率高，可對試驗數據進行實時顯示記錄、列印。
橡膠拉力測試儀是由測量系統、驅動系統、控制系統、及電腦等結構組成。
1、力值的測量
通過測力感測器、放大器和數據處理系統來實現測量，最常用的測力感測器是應變片式感測器。
所謂應變片式感測器，就是由應變片、彈性元件和某些附屬檔案(補償元件、防護罩、接線插座、載入件組成)，能將某種機械量變成電量輸出的器件。
應變片式的拉、壓力感測器國內外種類繁多，主要有筒狀力感測器、輪輻式力感測器、S 雙連孔型感測器、十字梁式感測器等類型。
從材料力學上得知，在小變形條件下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變形成正比。以S型感測器為例，當感測器受到拉力P的作用時，由於彈性元件表面貼上有應變片，因為彈性元件的應變與外力P的大小成正比例，故此將應變片接入測量電路中，即可通過測出其輸出電壓，從而測出力的大小。
對於橡膠拉力測試儀感測器，一般採用差動全橋測量，即將所貼上的應變片組成橋路，R1、R2、R3、R4，實際為阻值相等的4片(或8片)應變片，即R1=R2=R3=R4，當感測器受到外力(拉力或壓力)作用時，感測器彈性元件產生應變而使各電阻值發生變化，其變化值分別為△R1△、R2、△R3、△R4，結果原來平衡的電橋，現在不平衡了，橋路就有電壓輸出，設△E則△E= [R1R2/(R1+R2)2 ]△R1/R1-△R2/R2+△R3/R3-△R4/R4)U式中U為外電源供給橋路的電壓進一步筒化有△E=[R2/4R2](△R1/R-△R2/R+△R3/R-△R4/R)U將△Ri/Ri=Kεi代上上式則有△E=[UK/4](ε1-ε2+ε3-ε4)
簡單來說，外力P引起感測器內應變片的變形，導致電橋的不平衡，從而引起感測器輸出電壓的變化，我們通過測量輸出電壓的變化就可以知道力的大小了。
一般來說，感測器的輸出信號都是非常微弱的，通常只有幾個mV，如果我們直接對此信號進行測量，是非常困難的，並且不能滿足高精度測量要求。因此必須通過放大器將此微弱信號放大，放大後的信號電壓可達10V，此時的信號為模擬信號，這個模擬信號經過多路開關和A/D轉換晶片轉變為數位訊號，然後進行數據處理，至此，力的測量告一段落。
2、變形的測量：通過變形測量裝置來測量，它是用來測量試樣在試驗過程中產生的形變。
該裝置上有兩個夾頭，經過一系列傳動機構與裝在測量裝置頂部的光電編碼器連在一起，當兩夾頭間的距離發生變化時，帶動光電編碼器的軸鏇轉，光電編碼器就會有脈衝信號輸出。再由單片機對此信號進行處理，就可以得出試樣的變形量。
3、橫粱位移的測量：其原理同變形測量大致相同，都是通過測量光電編碼器的輸出脈衝數來獲得橫樑的位移量。
主要是用於試驗機的橫樑移動，其工作原理是由伺服系統控制電機，電機經過減速箱等一系列傳動機構帶動絲桿轉動，從而達到控制橫樑移動的目的。通過改變電機的轉速，可以改變橫樑的移動速度。
三、控制系統顧名思義，就是控制試驗機運作的系統，人們通過操作台可以控制試驗機的運作，通過顯示屏可以獲知試驗機的狀態及各項試驗參數，若該機帶有電腦的話，也可以由電腦實現各項功能並進行數據處理分析、試驗結果列印。
試驗機同電腦之間的通信一般都是使用RS232串列通信方式，它通過計算機背後的串口 (COM號)進行通信，此技術比較成熟、可靠，使用方便。
用來採集和分析數據，進入試驗界面後，電腦會不斷採集各樣試驗數據，實時畫出試驗曲線，自動求出各試驗參數及輸出報表。
