機封的定義

機封，全名機械密封，在行業內一般人習慣稱為機封。它是一種用來解決鏇轉軸與機體之間密封的裝置。由至少一對垂直於鏇轉軸線的端面在流體壓力和補償機構彈力(或磁力)的作用及輔助密封的配合下保持貼合併相對滑動而構成防止流體泄漏的裝置，常用於泵、壓縮機、反應攪拌釜等鏇轉式流體機械，也用於齒輪箱、閥門、鏇轉接頭、船舶尾軸等密封。因此，機械密封是一種通用的軸封裝置。

機封的結構

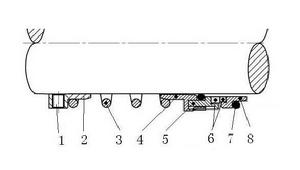

機封的結構多種多樣，常用結構一般包含如下部件，如圖：
1.鎖緊裝置(鎖緊螺釘)2.鎖緊環 3.彈性元件(彈簧) 4.傳動機構(傳動套) 5.補償環 6.摩擦副 7輔助密封(O形圈) 8.非補償環
1.補償環與非補償環：補償環是具有軸向補償能力的密封環，它可以是鏇轉環(動環)，也可以是非鏇轉環(靜環);非補償環是不具有軸向補償能力的密封環，同樣可以是鏇轉環(動環)，也可以是非鏇轉環(靜環)
2.摩擦副：在補償環和非補償環的頂端鑲嵌有一對密封端面，起機封的主要密封作用。一般情況下補償環用軟質材料製造，端面較窄;非補償環用硬質材料製造，端面較寬。
3.彈性元件與鎖緊環：它們構成了載入、補償和緩衝機構，以保證機械密封在安裝後端面貼合;在磨損時及時補償;在受振動、竄動起緩衝作用。彈性元件可以是彈簧、波紋管、波簧等。鎖緊環用於彈性元件的軸向和徑向定位，通常還兼備傳遞轉矩或克服轉矩的功能。
4.輔助密封圈;起輔助密封作用，分補償環輔助密封和非補償環輔助密封。它可以是O形圈、V形圈、楔形圈、矩形圈等，用來密封軸和機封、機封和殼體之間的密封。
5.傳動機構：起傳遞轉矩的作用。常用傳動方式有傳動套、撥叉、柱銷、鍵或彈簧的並圈

機封的分類

機封分類方式有很多種。
按密封端面的數量：分為單端面和雙端面(多端面)
按壓力卸載方式：分為平衡型和非平衡型
按彈性元件數量：分為大彈簧(單彈簧)、小彈簧(多彈簧)、片式彈簧
按結構形式：分為散裝式和集裝式
按安裝位置：分為內裝式和外裝式
按運動方式：分為鏇轉式和靜止式
按介質泄漏方向：分為內流式和外流式
按套用設備：分為清水泵用、化工泵用、渣漿泵用、釜用等

機封的選用

一、根據壓力的大小可初步確定是否選擇平衡式結構以及平衡程度。
當介質粘度高，潤滑性能好，壓力≤0.8MPa;或低粘度，潤滑性差，壓力≤0.5MPa，一般選用非平衡式結構;壓力超過上述數值的，選用平衡式結構;壓力>15MPa時，可選用串聯式多端面密封。
二、根據速度值的大小確定彈性元件是否隨軸鏇轉，即採用彈簧鏇轉式或彈簧靜止式結構。
當速度<20-30m/s，選用彈簧鏇轉式結構;轉速更高時，鏇轉件的不平衡質量易引起強烈振動，選用彈簧靜止式結構。

機封的典型舉例

散裝單彈簧機封：

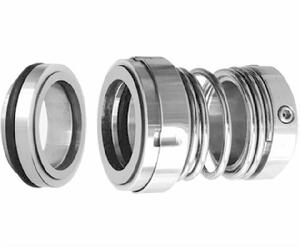

1.OTH-7103

結構特點：單彈簧;內裝單端面;彈簧並圈傳動
適用範圍：該機械密封符合DIN24960、ISO3069、GB6556標準,是廣泛使用的標準非平衡型機械密封，允許採用各種材料及端面組合，以滿足廣泛的工業需求。
運行參數：
規格:16～120mm
溫度:-45℃～+180℃
壓力:≤1.0MPa
線速度:≤20m/s
軸向竄動量:±0.5mm
介質:套用於水、油、中等以下腐蝕性介質中。

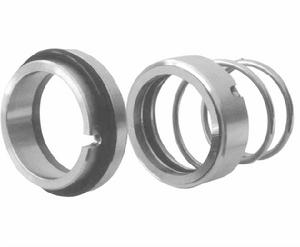

2.OTH-7171

結構特點：單端面；非平衡型；錐形彈簧；固定鏇向；
適用範圍
本機械密封符合EN12756(DIN24960)標準,結構簡單，套用廣泛，可靠性好。適用於清水泵、污水泵、潛水泵以及化工流水泵等。
運行參數
規格:6～80mm
溫度:-20℃～+180℃
壓力:≤1.0MPa
線速度:≤15m/s
軸向竄動量:±1.0mm
介質:套用於水、油、有機溶劑以及其它腐蝕性介質中。散裝多彈簧機封

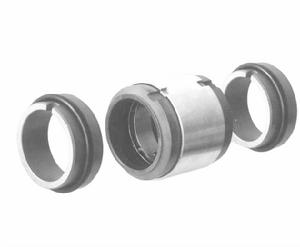

1.OTH-7206D

結構特點：雙端面；非平衡型；任意鏇向；多彈簧；
適用範圍
本機械密封符合DIN24960標準，適用易燃，易爆氣體、易結晶液體，安全性要求較高的場合。
運行參數
規格:14～100mm
溫度:-50℃～+220℃
壓力:≤2.5MPa
線速度:≤20m/s
軸向竄動量:±1.0mm
介質:套用於水、油、有機溶劑以及其它強腐蝕性介質中。

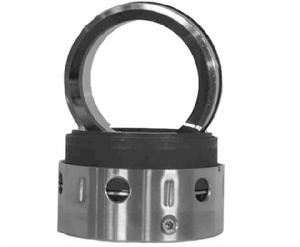

2.OTH-7212

結構特點：單端面；非平衡型；任意鏇向；動環輔助密封為4F楔形圈
適用範圍
多彈簧結構，軸向尺寸小，結構緊湊，密封可靠，符合EN12756(DIN24960)標準;
運行參數
規格:14～100mm
溫度:-20℃～+200℃
壓力:≤1.7MPa
線速度:≤25m/s
軸向竄動量:±0.5mm
介質:套用於水、油、有機溶劑以及其它腐蝕性介質中。橡膠波紋管機封

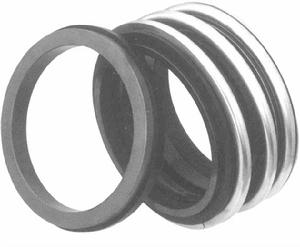

OTH-7410

結構特點：單端面；非平衡型；固定鏇向；橡膠波紋管
適用範圍
最常用的機械密封，可在含有顆粒的廢水、污水中套用。
運行參數
規格:12～100mm
溫度:-20℃～+120℃
壓力:≤1.2MPa
線速度:≤10m/s
軸向竄動量:±0.5mm
介質:套用於水、油、有機溶劑以及含有顆粒的廢水和污水介質中。四氟波紋管機封

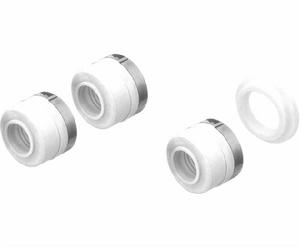

OTH-7442

結構特點：單端面；平衡型；任意鏇向；四氟波紋管
適用範圍
四氟波紋管式的機械密封，它採用多彈簧結構，是耐腐蝕泵中套用最廣泛的一種機械密封。
運行參數
規格:35～65mm
溫度:-10℃～+100℃
壓力:≤0.5MPa
線速度:≤15m/s
軸向竄動量:±0.5mm
介質:廣泛用於耐腐蝕泵上。金屬波紋管機封

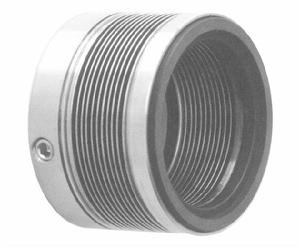

OTH-7462

結構特點：單端面；平衡型；任意鏇向；金屬波紋管
適用範圍
符合EN12756(DIN24960)，套用廣泛，適用於高溫、高粘度介質。動環“O”形圈不起補償作用，因此波紋管移動沒有阻尼。
運行參數
規格:16～100mm
溫度:-20℃～+300℃
壓力:≤2.5MPa
線速度:≤15m/s
軸向竄動量:±1.0mm
介質:適用於高溫、高粘度介質。集裝單簧機封

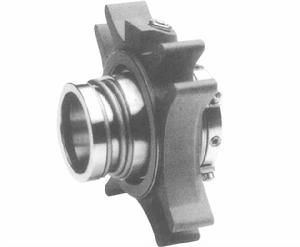

OTH-7558

結構特點：集裝式；單端面；固定鏇向；橡膠波紋管；非平衡型
適用範圍
本機械密封用在循環泵常規填料盒中，嚴格按照端面比壓完全預裝配的。
運行參數
規格:25～75mm
溫度:-20℃～+140℃
壓力:≤1.6MPa
線速度:≤10m/s
軸向竄動量:±0.2mm
介質:套用於水、油、有機溶劑以及其它腐蝕性介質中。集裝多簧機封

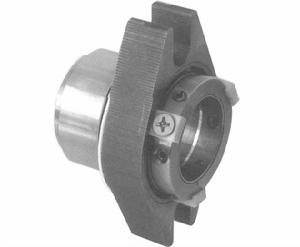

OTH-7618

結構特點：單端面；平衡型；任意鏇向；集裝式
適用範圍
符合API610、API682標準,適用於易結晶、含顆粒、弱腐蝕性介質等場合，可替代盤根填料。
運行參數
規格:25～160mm
溫度:-20℃～+200℃
壓力:≤2.5MPa
線速度:≤20m/s
軸向竄動量:±0.2mm
介質:套用於水、油、有機溶劑以及其它腐蝕性介質中。釜用機封

OTH-7802
結構特點：單端面；小彈簧；非平衡型
適用範圍
本機械密封廣泛套用於各種泵、攪拌器、反應釜中。
運行參數
規格:30～150mm
溫度:-40℃～+180℃
壓力:≤0.5MPa
線速度:≤4m/s
軸向竄動量:±0.2mm
介質:套用於酸、鹼、油高分子懸浮液。

機封的發展趨勢

當前機械密封發展趨勢可分為以下幾點：
1、窄面密封，提高密封性能，減少摩擦發熱;
2、向高PV值方向發展，適應高速、高壓的要求;
3、串聯式雙端面、多端面以及複合式密封的套用(如普通機械密封與波紋管密封合用);
4、低溫和極低溫密封;
5、高粘度，含顆粒介質的密封;
6、安全可靠性更高的密封，如核電站泵用機械密封;
7、特種材料和最適宜的配對材料以及易於成形材料的研究(主要興趣集中新型陶瓷上);
8、密封端面形狀的改進;
9、便於裝卸的和剖分式密封的套用;
10、焊接波紋管和多層(二層、三層)波紋管的套用;
11、密封面泄漏量檢測及報警裝置的套用;
12、管理科學化、系統化的研究。
