橋連[因焊接而錯誤連線]

橋連[因焊接而錯誤連線]

反面有錫膏的髒模板會污染待印刷的下一塊裸電路板,成為形成橋連的隱患。 組件放置不準確會縮小焊盤間的間隔,增加橋連的可能性。 組件的貼裝壓力過大會把錫膏擠到焊盤外面。

什麼是橋連?

橋連是指焊錫錯誤連線兩個或多個相鄰焊盤,在焊盤之間接觸,形成的導電通路。在組裝過程中,不同工藝階段出現的問題都可能導致橋連。

產生原因

PCB製造

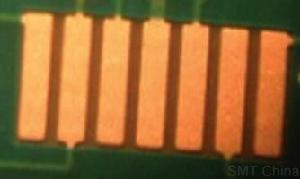

PCB板導致橋連的原因,可能是SMD焊盤的共面性有問題。在設定印刷機時,造成模板和焊盤之間密封不良。去掉相鄰焊盤之間的阻焊膜,尤其是細間距元件焊盤之間的阻焊膜,可以根除PCB導致的橋連。


模板設計

在模板設計階段,要控制孔的尺寸。對於細間距組件,強烈建議孔的開口略小於焊盤的尺寸,以改善模板和PCB之間的密封。

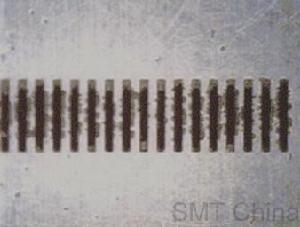

反面有錫膏的髒模板會污染待印刷的下一塊裸電路板,成為形成橋連的隱患。為了減少這種問題出現的可能性,應檢查零印刷間隙設定,必要印刷壓力要最小,增大擦拭模板的頻率,或者更換化學清洗劑。
模板張力也會造成印刷缺陷。如果沒有嚴格保持模板的張力,就不可能保持印刷的一致性,印刷到板上的錫膏圖形會模糊。


錫膏和絲網印刷

絲網印刷可能是焊錫橋連的根源,這是由於焊盤和模板之間密封不良、沒有對準、清洗不乾淨、刮板不平、以及印刷速度不正確或者印刷板支撐的問題而造成的。密封和對準問題可以通過最佳化印刷工具而糾正。在下一次印刷之前保持模板乾燥,最佳化潤濕、真空、乾燥的順序,可以解決因模板上錫膏清潔不良而弄髒電路板的問題,以及橋連的問題。


焊錫橋連:原因及建議

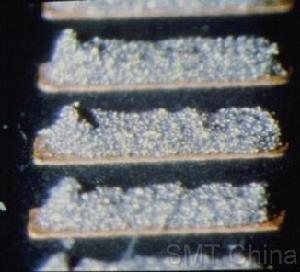

印刷時,在細間距孔洞上經常出現邊緣不清晰的情況。為了減少由於這種問題造成的橋連,要檢查電路板的支撐,調節電路板和絲網的分離速度,確認在每次設定時都考慮錫膏的化學性質。錫膏導致的印刷缺陷,可能是由於錫膏變乾現象造成的。錫膏變乾可能會造成印刷的錫膏形狀不規則,印刷到焊盤上的錫膏體積不一致。這時應檢查所用的錫膏是否過期;溫度是否在錫膏供應商推薦的溫度範圍內;在相對濕度(RH)為50%時,印刷機的溫度是否在25°C左右。不要把新錫膏與舊錫膏混合起來使用。不正常的操作溫度也會使好錫膏滲出焊盤,與相鄰焊盤連線在一起。如果溫度是正常的,並且印刷時一直保持這個溫度,就要檢查另一批次使用的錫膏,確認問題是否和印刷批次有關。使用IPC-650方法2.4.35進行冷坍落和熱坍落測試。
組件貼裝
組件放置不準確會縮小焊盤間的間隔,增加橋連的可能性。對每個產品,要檢查組件的貼裝壓力。用X光檢查確認BGA是否正確對準,貼裝QFN時要用顯微鏡檢查。
組件的貼裝壓力過大會把錫膏擠到焊盤外面。如果出現這種情況,根據輸入機器的組件高度數據檢查組件的實際高度。組件的貼裝高度應為錫膏高度的±1/3。
再流焊溫度曲線
延長保溫時間時,錫膏會吸收更多熱量,並造成錫膏熱坍落現象。如果可能,選擇沒有保溫區、溫度直接上升到最高溫度的溫度曲線。
