標距儀

1.最長標距300mm; 5、落下錐桿，把方向開關撥到右行位置，按一下右行按鈕待電機正常運行後，鬆開按鈕，列印總成行至最右端，自動停止。 7、再把方向開關撥到左行位置，按一下左行按鈕，電機運行後，鬆開按鈕，印表機總成行至最左端自動停止，以保持下一次工作的準備狀態。

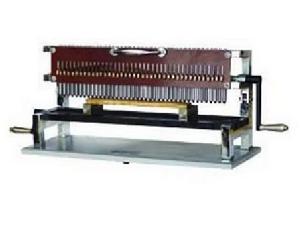

標距儀又稱為打點機一、型號、規格

產品型號 DX-300
產品規格 DX-300外形尺寸 490X200X300（mm）
重量 22（Kg）

二、用途

金屬拉伸試樣的打點標定

三、概述

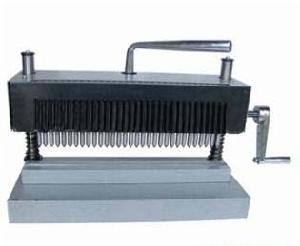

標距儀(又稱打點機)是按國標GB228-87金屬材料拉伸試驗的規定要求設計製造的,該設備打點標距準確,工作效率高,操作簡便易掌握。是

試驗室應備的配套儀器。
主要技術參數：
1.最長標距300mm;
2.外形尺寸(長X寬X高):490X200X300mm;
3.淨重:22Kg.。四、工作原理

該設備是通過一根具有螺鏇帶的軸鏇轉360°，在不同角度順序抬起沖頭，並藉助彈簧的彈力順序衝擊打點。手柄搖動一周即可在樣坯上打出直線排列間距為10mm共31點(總長10mmX(31-1)=300mm)的準確試樣。

操作方法

1、首先確定標距，調整標距的方法是鬆開列印總成兩側的固定螺絲5毫米再把螺絲緊固。
2、提起銀桿提升手柄把鋼筋調直放入V形槽內(羅紋鋼直線邊向上)緊團好。
3、落下手柄鏇轉左端的小車輪，使錐桿處於最低處，調整高度調節手柄⑧使錐尖接觸鋼筋後，再繼續下調1—2毫米，以確保錐頭有足夠的打入鋼筋的餘量。
4、提起手柄接通電源，把方向開關撥到左行位置，開啟電源開關，電源指示燈亮，如果列印總成在中途位置，工作指示燈也亮，同時列印總成行至最左端而自動停止，工作指示燈滅。
5、落下錐桿，把方向開關撥到右行位置，按一下右行按鈕待電機正常運行後，鬆開按鈕，列印總成行至最右端，自動停止。
6、提起錐桿，鬆開緊固螺絲，取出鋼筋，列印完畢。
7、再把方向開關撥到左行位置，按一下左行按鈕，電機運行後，鬆開按鈕，印表機總成行至最左端自動停止，以保持下一次工作的準備狀態。
