拉伸試樣標距儀

拉伸試樣標距儀是根據鞍鋼圖紙，經過修改制成。該試樣標距儀用於圓鋼、板材、鋼管、型鋼及其它有色金屬材料試樣打標點記號，供抗拉試樣用。

簡介

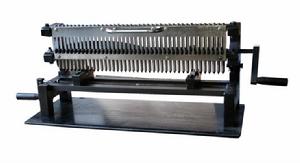

拉伸試樣標距儀

該打點機機構製造精密，使用方便，工作效率高，打點準確，更便於檢查和修理。

技術要求

1）每搖動一周，即可連續打成40個標點。

2）標點距離為10mm，誤差不超過±0.15mm，標點針用滾珠軸承鋼做成，硬度不低於HRC55度。

5mm,10mm兩用標距儀方法步驟

1、打10mm標距點：

使用時將試樣材料放入試樣座槽內，並根據試樣材料的長短調節絲母座，按試樣長短及園型材料的直徑大小調節試樣座，擰開試樣座上的固定螺釘，可把試樣座前後移動。高盛標距儀根據材料的要求，對準直徑的中心而後用左手搖動，拉手向下，直至標點尖接觸試樣材料，並稍微揪緊，用右手搖動手柄，（順時針）轉動一周而成。

2、打5mm標距點：

列印5mm的間距要先列印要10mm間距，再用左手輕推（或輕拉）絲桿搖手，使試樣移位5mm。繼續列印一次，列印完後，拿下試樣即可。

技術指標

1、型號：DX-400

2. 最長標距400mm;

3. 外形尺寸(長X寬X高):490X200X300mm;

4. 淨重:22Kg。
