工作原理
通過升降機及升降搬運裝置將汽車送入車庫各層高度，並實現與各層位置的梳齒式停車載車器之間的汽車位置交換，通過上下升降和左右橫移的運行，從而實現車輛存取的功能。

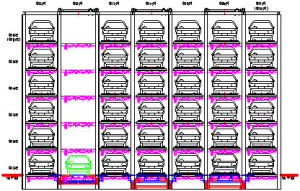

存取車過程示意圖
存取車過程示意圖 主要組成部分
設備由鋼結構總架、多台升降機、多台升降搬運裝置、橫移傳動系統裝置，與停車數量相同的梳齒式停車裝置、一層地面組合裝置、升降平衡裝置、升降導向裝置、升降防墮落裝置、鏈條安全檢測系統、其他安全裝置、車輛及位置檢測系統、大螢幕觸控螢幕、全智慧型數控系統及遠程監控、電動控制入口門、依據客戶要求的頂棚及外裝系統。
產品特點
1、產品發揮了垂直升降型立體停車設備高速、平穩、安全、全數控智慧型管理的特點；同時又具備同等層數升降橫移式立體停車設備停車數量多的優勢，是樂寶順最新研製的一款取代多層式升降橫移式、垂直升降式立體停車設備的換代升級產品；
2、土地和空間利用率很高，在相同場地的情況下與建相同層數相同列數的傳統垂直升降立體停車設備相比大幅增加了車庫停車數量、與相同層數和列數的升降橫式車庫停車數量等同，因此能夠更加有效地利用有限的空間，最大限度的滿足停車位數量的需求；
3、該產品克服了傳統多層升降橫移運行時易擺動、不夠平穩的缺點，且在設備運行中設有升降防墮落裝置、鏈條安全檢測系統、其他安全裝置，大大增強了設備的平穩性，確保了車庫的安全運行；
4、高效、快捷是用戶使用過程中很關心的要項，該產品每次存取車時間四層-五層為16秒—36秒、六層-八層為16秒—45秒，九層-十層16秒-58秒，存取車效率非常高，遠遠低於傳統的多層式升降橫移式、垂直升降式立體停車設備的存取車時間；
5、對有限的停車空間，可倍數停放車輛，可節省大量空間，可根據用戶要求合理布置列數，建議進行4-10層，多車位設計。
6、對場地的適應性較強，可根據不同的地形和空間進行任意組合、排列，規模可大可小，套用十分廣泛。
7、可採用鋼結構或混凝土外牆設計，外觀新穎、大方。
8、可全封閉管理，安全、防盜，為車輛提供最佳防護。
9、設備有多種安全自動檢測系統和自動導航系統，體現現代技術最佳使用效果。適用範圍：
該型產品既適合於小區、單位院落空地上建設；又適合自動程度要求較高的醫院、機關、繁華鬧市區、CBD商務區、寸土寸金土地價值很高的地區。
技術參數
車庫層數
M層（可在4-10中任選）
車庫列數
N列（N為單數，依據需要選定）
停車數量
M*(N-1)
車庫長度（車輛停放的長度方向）（mm）
6740
6450
6150
車庫寬度（車輛停放的寬度方向）（mm）
2615*(N-1)+2780
2615*(N-1)+2780
2615*(N-1)+2780
車庫入口處寬度（mm）
2450
2450
2450
車庫第一層高度（mm）≥
2000
2000
2000
一層以上層淨高度（mm）≥
1620
1620
1520
車庫地面以上高度（mm）≥
8400（四層）+1820*(M-4)
8400（四層）
+1820*(M-4)
8100（四層）
+1720*(M-4)
停車規格
車型
T型
D型
Z型
車長（mm）≤
5300
5000
4700
車寬（mm）≤
1900
1850
1800
車高（mm）≤
1550
1550
1450
車重（Kg）≤
2000
1700
1500
每次存取車時間
四層-五層為16秒—36秒、六層-八層為16秒—45秒，九層-十層16秒-58秒
電源
三相五線制AC380V50HZ
控制設備
PLC及工控機
設備各動作控制方式
全數控及遠程監控
設備操作方式
大螢幕觸控螢幕動畫選單操作
