條紋掃描干涉儀
正文

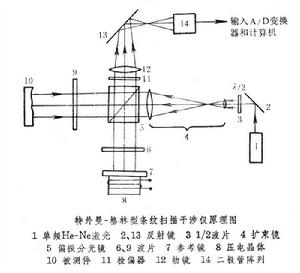

用調製參考波面使干涉條紋對探測器掃描來實現波面位相精密探測的儀器。以特外曼-格林型條紋掃描干涉儀為例。如圖所示,該干涉儀參考波面的調製是通過壓電晶體驅動參考反射鏡來達到的。調製的干涉條紋被32×32二極體陣列所接收,用一台小型電子計算機及一系列外部設備對測量過程進行控制、計算及顯示,完成對被測件(包括平面、球面及鏡頭)1024點的位相探測,測量精度可達λ/100。![條紋掃描干涉儀](/img/d/72d/nBnauM3X4YTO4kDN0kTNxgDM5ETMwADMwADMwADMwADMxAzL1EzL4YzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
用調製參考波面使干涉條紋對探測器掃描來實現波面位相精密探測的儀器。以特外曼-格林型條紋掃描干涉儀為例。如圖所示,該干涉儀參考波面的調製是通過壓電晶體驅動參考反射鏡來達到的。調製的干涉條紋被32×32二極體陣列所接收,用一台小型電子計算機及一系列外部設備對測量過程進行控制、計算及顯示,完成對被測件(包括平面、球面及鏡頭)1024點的位相探測,測量精度可達λ/100。
