梅花觸頭

梅花觸頭

梅花觸頭,屬於GC系列,一次動觸頭是在消化、吸收ABB產品技術的基礎上,自行開發研製成功,替代進口同類產品的全部國產化產品。廣泛套用於ZN63(VS1、VB1)等手車式斷路器。其性能符合GB3906-1991<3~35KV交流金屬封閉開關設備》的要求。

梅花觸頭產品簡介


二、結構特點:
1、無磁不鏽鋼支架電解拋光處理;
2、無磁不鏽鋼環狀張力彈簧捆綁;
3、觸片為T2銅板精沖加工,表面鍍厚銀,防變色處理後長期不變色,處形美觀。

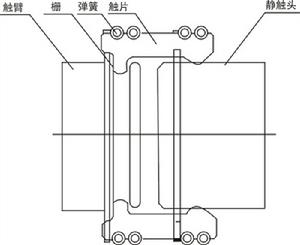

安裝示意圖

捆綁式觸頭
安裝示意圖 結構特點
VS1、VD4西門子斷路器及手車櫃圓形捆綁式觸頭安裝示意圖
■環狀彈簧壓力均勻
■採用進口無磁不鏽鋼材料,避免渦流
■刷鍍厚銀,抗磨力強
■防變色處理,避免銀層氧化脫落
■靜觸頭插入深度參考尺寸:34±2mm

型號與實物圖

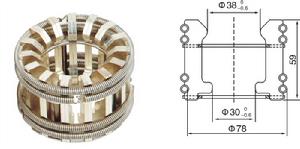

630A(12片)梅花觸頭

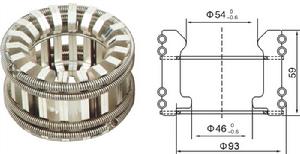

1250A(30片)梅花觸頭

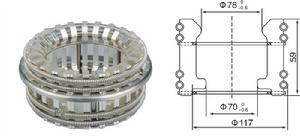

1600A(36片)梅花觸頭

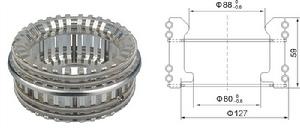

2000A(48片)梅花觸頭

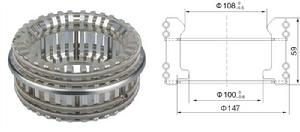

4000A(84片)梅花觸頭

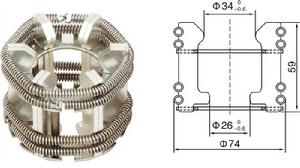

6301000A(18片)梅花觸頭

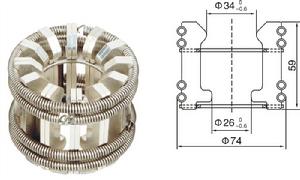

6301250A(24片)梅花觸頭

25003150A(64片)梅花觸頭(老型)
