柵極X射線管

柵極X射線管

X射線管利用高速電子撞擊金屬靶面產生X射線的真空電子器件。 1913年W.D.庫利吉發明了真空X射線管。 電壓控制裝置、根據X射線發生裝置的導通信號和X射線出射阻斷信號,對陰極部加正的等待電壓Vf1,同時對柵極施加負的截止電壓Vc1。

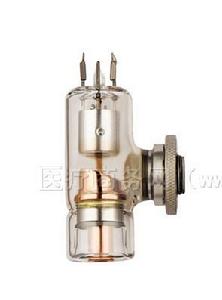

柵極X射線管X射線管
利用高速電子撞擊金屬靶面產生X射線的真空電子器件。又稱X光管。分為充氣管真空管兩類。1895年W.K.倫琴在進行克魯克斯管實驗時發現了X射線。克魯克斯管就是最早的充氣X射線管,其功率小、壽命短、控制困難,現已很少套用。

簡介

1913年W.D.庫利吉發明了真空X射線管。管內真空度不低於10-4帕。陰極為直熱式螺旋鎢絲,陽極為銅塊端面鑲嵌的金屬靶。陰極發射出的電子經數萬至數十萬伏高壓加速後撞擊靶面產生X射線。以後經過許多改進,至今仍在套用。現代出現一種在陽極靶面與陰極之間裝有控制柵極的X射線管,在控制柵上施加脈衝調製,以控制X射線的輸出和調整定時重複曝光。X射線管用於醫學診斷、治療、零件的無損檢測,物質結構分析、光譜分析、科學研究等方面。X射線對人體有害,使用時須採取防護措施。

X射線發生裝置

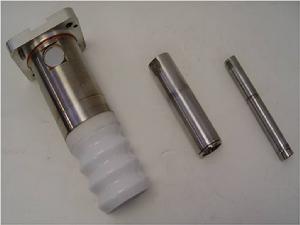

柵極X射線管X射線管
具有含陰極部、柵極和靶的X射線管、控制加給陰極部和柵極的電壓的電壓控制裝置和、以及操作X射線發生裝置和X射線出射的通斷的開關和。電壓控制裝置、根據X射線發生裝置的導通信號和X射線出射阻斷信號,對陰極部加正的等待電壓Vf1,同時對柵極施加負的截止電壓Vc1。又根據X射線發生裝置的導通信號和X射線出射導通信號,對陰極部施加高於等待電壓Vf1的陰極工作電壓Vf2,同時對柵極施加高於截止電壓Vc1的柵極工作電壓VC2

特徵

具有含發射熱電子的陰極部、控制所述陰極部發射的熱電子的柵極和利用熱電子碰撞而產生X射線的靶的X射線管、控制加給所述陰極部和所述柵極的電壓的電壓控制裝置、以及操作該X射線發生裝置的通斷和X射線出射的通斷的開關;所述電壓控制裝置根據通過所述開關的該X射線發生裝置的導通信號和X射線出射的斷信號,對所述陰極部施加正的等待電壓Vf1,同時對所述柵極施加使所述陰極部發射的熱電子不到達所述靶的負的截止電壓Vc1,又根據通過所述開關的該X射線發生裝置的導通信號和X射線出射的導通信號,對所述陰極部施加高於所述等待電壓Vf1的陰極工作電壓Vf2,同時對所述柵極施加使所述陰極部發射的熱電子到達所述靶的高於所述截止電壓Vc1的柵極工作電壓Vc2。
