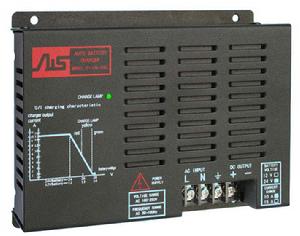

一．定義
柴油機智慧型充電器，是指採用先進的微電腦技術結合高頻開關電源組成的新一代充電器產品。它具有恆壓、恆流、均充、浮充以及完善的保護功能，並能在微電腦的控制下自動轉換。充電電壓、電流採用0.8英寸的LED數字管顯示，工作狀態清晰醒目，並隨機帶有RS232通訊接口，能方便地和上位微機組網通訊，實現實時遠程監控本機工作狀態，並能通過上位微機隨時設定和修改本機的控制參數，具有工作效率高、故障率低等特點，是柴油發電機組啟動蓄電池的理想充電設備。
二．主要技術參數指標：
SY-CH-2061柴油機智慧型充電器(2) 額定充電電池電壓: DC12V、DC24V或特殊設定
(3) 額定充電電流: 5A、10A、15A
(4) 輸出電壓調整率: <1%
(5) 負載調整率: <2%
(6) 均充恆流精度: <1%
(7) 效率: >85%
(8) 工作環境溫度: -10--40℃
(9) 主迴路溫度係數: 0.05 ℃
三. 充電控制方式:
蓄電池均充、浮充電壓按標準鉛酸電池要求設定，一般情況下不需進行調整。特殊情況下，用戶可現場進行軟體設定。
（1）充電方式:
恆壓充電，24V/12V電池充電電壓自動識別或手動切換，最大充電電流5A/10A手動切換
（2）初次充電:

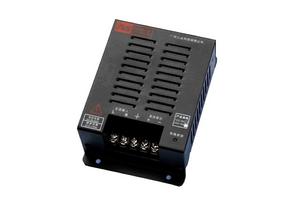

SY-CH-2064柴油機智慧型充電器時間的定時可以預先設定。設定範圍在1--9999（單位：分鐘）
（3）自動補充:
當電池電壓在運行中,如果低於浮充電壓的95%時,系統會自動轉入均充狀
態。而當均充完成後又會自動返回到浮充狀態。
四. 保護方式:
（1）過電壓保護
當充電時由本機或外界原因使得電池電壓上升至保護值時， 系統會自動關閉
充電主迴路，30分鐘後系統再自動打開，如果故障未排除，則重複上述過程。
（2）過電流保護
當充電時由本機或外界原因使得電池電流大於保護值時，系統會自動關閉充電主迴路，30分鐘後，系統再自動打開，如果故障未排除，則重複上述過程。
（3）短路保護
（A）短路恆流
外迴路短路時，輸出電流為恆定充電電流；短路解除後自動恢復充電狀態。
（B）短路關機
外迴路短路時，系統自動關閉充電主迴路。（在此工作狀態，要恢復充電狀態，
須先關閉充電器總開關後，才能解除自保方式。）
（4）本機具有開機充電前確認被充電池極性功能。當其反接時，自動切斷充電迴路，保護本充電器的安全。
（5）輸出端過電流保護，當外接負載短路及其它原因造成恆流失敗，當其電流值到達過電流保護值時，自動關閉充電迴路，以確保全全。
（6）良好的熱保護功能。精良的溫度測量系統，以確保本機在長時間運行的安全性，在滿負荷及高溫季節造成機內溫度上升時，到達設定值時將自動啟動卸載功能，減小負載電流以降低機內工作溫度。
五．告警方式：
（1） 高電壓告警
（2） 低電壓告警
（3） 充電失敗告警
以上告警均由繼電器觸點信號給出
六．冷卻方式
（1）自冷
在小電流工作時，本機自動轉換至自冷方式，冷卻風扇停轉。
（2）風冷
在大電流工作時，本機自動轉換至風冷方式，冷卻風扇開啟。
七．數據遠傳：
本機能通過RS232通訊接口將實時的控制常數、工作狀態、充電的電壓、電流遠傳給上位監控微機，並能隨時接受上位微機給出的控制常數修改指令。
八．使用須知
（1） 充電器應安裝在乾燥通風的地方；
（2） 蓄電池充電時會釋放可燃氣體，附近不允許有火源；
（3） 確保直流電的極性正確，請參照接線端子圖示接線；
（4） 接線或調整前務必斷開充電器與電源的連線；
（5） 在正常使用條件下，UPC系列充電器能長期連續工作，無需專人維護。
