柱塞式流量開關
是帶有圓柱形或錐形的“塞子”的閥門，可以在閥體內旋轉，以控制通過閥門的 。

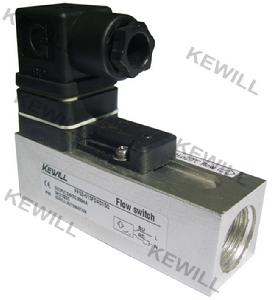

柱塞式量開關FP53系列
線上式安裝，機械式流量開關，用於液體或氣體介質。堅固的塑膠，鋁或不鏽鋼外殼可選
主要特點
極小的壓力損失
柱塞式流量開關良好的重複性,抗污能力
機械部分與電子部分完全隔離
帶有開關設定刻度表
易設定:
用戶無須在現場
LED顯示開關動作狀態
大開關容量
多種材質和耐壓等級選擇
套用
氣液兩用型，工業自動化/ 機械設備/ 空氣壓縮工業/ 製冷及空調
參數表
| 型 號 | 耐壓 | 最大流量 | 可變數程 | G | L | H | B | X | 重量 | |
| bar | L/min（水） | L/min（水） | mm | mm | mm | mm | mm | kg | ||
| FP53-008...A(k)010… | 100 | 60 | 0.6(0.1)..8(7) | G1/4 | 93 | 61 | 30 | 12 | 0.22(0.53) | |
| 陽 | FP53-010...A(k)010… | 0.6(0.1)..8(7) | G3/8 | 15 | 0.20(0.51) | |||||
| 極 | FP53-015...A(k)010… | 0.6(0.1)..8(7) | G1/2 | 0.18(0.48) | ||||||
| 氧 | FP53-020…A(k)010… | 0.6(0.1)..8(7) | G3/4 | 105 | 65 | 35 | 0.23(0.65) | |||
| 化 | FP53-025...A(k)010… | 0.6(0.1)..8(7) | G1 | 105 | 67 | 40 | 0.32(0.82) | |||
| 鋁 | FP53-008...A(k)015… | 1(0.5)…15(13) | G1/4 | 93 | 61 | 30 | 12 | 0.22(0.53) | ||
| ( | FP53-010...A(k)015… | 1(0.5)…15(13) | G3/8 | 93 | 61 | 30 | 15 | 0.20(0.51) | ||
| 不 | FP53-015...A(k)015… | 1(0.5)…15(13) | G1/2 | 93 | 61 | 30 | 0.18(0.48) | |||
| 銹 | FP53-020…A(k)015… | 1(0.5)…15(13) | G3/4 | 105 | 65 | 35 | 0.23(0.65) | |||
| 鋼 | FP53-025...A(k)015… | 1(0.5)…15(13) | G1 | 105 | 67 | 40 | 0.32(0.82) | |||
| ( | FP53-015...A(k)028… | 2(0.8)…28(25) | G1/2 | 93 | 61 | 30 | 0.18(0.48) | |||
| FP53-020…A(k)028… | 80 | 2(0.8)…28(25) | G3/4 | 105 | 65 | 35 | 0.23(0.65) | |||
| FP53-025...A(k)028… | 2(0.8)…28(25) | G1 | 67 | 40 | 0.32(0.82) | |||||
| FP53-020…A(k)060… | 120 | 27(21)…70(66) | G3/4 | 65 | 35 | 0.23(0.65) | ||||
| FP53-025...A(k)060… | 27(21)…70(66) | G1 | 67 | 40 | 0.32(0.82) |
注:1.以上括弧內參數為復位點，括弧外為動作點。如果下限報警（監測流量過小）參考復位點參數。上限報警（監測流量過大）參考動作點參數。
2.以上參數是將開關垂直安裝於水平管路,以20℃水為介質測試得出的.
3.上表壓力為316L不鏽鋼材質下耐壓等級.
技術參數
●設定範圍: 詳見參數表
● FP53…FP材質： 外殼: POM工程塑膠
●精確度: ±2.5%總量程 柱塞: POM工程塑膠
●遲滯: 視開關點而定，最小0.5L/Min
彈簧: 316L不鏽鋼 SUS1.4310
●開關設定刻度: 介質為水,溫度20℃,水平安裝狀態進行標定的安裝位置,介質和溫度變化會對開關值略有影響。密封: NBR 磁體: 鋇
●LED顯示： 交流直流配電均有LED顯示開關狀態。
● FP53…FA材質： 外殼: 陽極氧化鋁
●接線方式： B12 接插頭 柱塞: POM工程塑膠
●輸出: 乾簧開關 , 容量 24VDC / 250VAC ,100mA
彈簧: 316L不鏽鋼 SUS1.4310
●耐壓: 15bar(POM塑膠） 50bar(鋁型) 100bar（不鏽鋼） 密封: NBR
●平均壓力損失: 0.3bar(在25L/min)
磁體: 鋇
●回差: 和開關值有關，最小0.5L/min
● FP53…FK材質： 外殼: 316L不鏽鋼
●介質溫度: 最大160℃
柱塞: POM工程塑膠
●防護等級： IP65
彈簧: 316L不鏽鋼 SUS1.4310
密封: NBR
磁體:
FP54系列
原理結構
柱塞式流量開關FP54線上式安裝，機械式流量開關，用於液體或氣體介質。堅固的塑膠，鋁或不鏽鋼外殼可選。
特點
極小的壓力損失，良好的重複性,抗污能力.機械部分與電子部分完全隔離，
套用
適用於小流量經濟型。3倍於原FP50的活塞行程使設定精度更加精確。帶有開
關設定刻度,用戶無須在現場設定。LED顯示開關狀態。
氣液兩用型，工業自動化/ 機械設備/ 空氣壓縮工業/ 製冷及空調
參數表
| 型 號 | 壓力 | 最大流量 | 可調範圍 | G | L | H | B | X | 重量 | |
| bar | L/min（水） | L/min（水） | mm | mm | mm | mm | mm | kg | ||
| FP54-008...A(k)010… | 100 | 60 | 0.6(0.1)..8(7) | G1/4 | 93 | 36 | 30 | 12 | 0.22(0.53) | |
| 陽 | FP54-010...A(k)010… | 0.6(0.1)..8(7) | G3/8 | 93 | 30 | 15 | 0.20(0.51) | |||
| 極 | FP54-015...A(k)010… | 0.6(0.1)..8(7) | G1/2 | 93 | 30 | 15 | 0.18(0.48) | |||
| 氧 | FP54-020…A(k)010… | 0.6(0.1)..8(7) | G3/4 | 105 | 35 | 15 | 0.23(0.65) | |||
| 化 | FP54-025...A(k)010… | 0.6(0.1)..8(7) | G1 | 105 | 40 | 15 | 0.32(0.82) | |||
| 鋁 | FP54-008...A(k)015… | 1(0.5)…15(13) | G1/4 | 93 | 30 | 12 | 0.22(0.53) | |||
| ( | FP54-010...A(k)015… | 1(0.5)…15(13) | G3/8 | 93 | 30 | 15 | 0.20(0.51) | |||
| 不 | FP54-015...A(k)015… | 1(0.5)…15(13) | G1/2 | 93 | 30 | 0.18(0.48) | ||||
| 銹 | FP54-020…A(k)015… | 1(0.5)…15(13) | G3/4 | 105 | 35 | 0.23(0.65) | ||||
| 鋼 | FP54-025...A(k)015… | 1(0.5)…15(13) | G1 | 105 | 40 | 0.32(0.82) | ||||
| ( | FP54-015...A(k)028… | 2(0.8)…28(25) | G1/2 | 93 | 30 | 0.18(0.48) | ||||
| FP54-020…A(k)028… | 80 | 2(0.8)…28(25) | G3/4 | 105 | 35 | 0.23(0.65) | ||||
| FP54-025...A(k)028… | 2(0.8)…28(25) | G1 | 105 | 40 | 0.32(0.82) | |||||
| FP54-020…A(k)060… | 120 | 27(21)…70(66) | G3/4 | 105 | 35 | 0.23(0.65) | ||||
| FP54-025...A(k)060… | 27(21)…70(66) | G1 | 105 | 40 | 0.32(0.82) |
2.以上參數是將開關垂直安裝於水平管路,以20℃水為介質測試得出的.
注:1.以上括弧內參數為復位點，括弧外為動作點。如果下限報警（監測流量過小）參考復位點參數。上限報警（監測流量過大）參考動作點參數。
技術參數
●設定範圍: 詳見參數表
●精確度: ±5%總量程
●遲滯: 視開關點而定，最小0.5L/Min
●開關設定刻度: 是在介質為水,溫度20℃,水平安裝狀態進行標定的安裝位置,介質和溫度變化會對開關值略有影響。
●LED顯示： 交流直流供電均有LED顯示開關狀態。
●接線方式： 直接附線
●輸出: 乾簧開關 , 容量 24VDC / 250VAC ,100mA
●耐壓: 50bar(鋁型)，100bar（不鏽鋼）
●平均壓力損失: 0.3bar(在25L/min)
●介質溫度: 最大160℃
●防護等級： IP65
● FP54…FP材質：外殼: POM塑膠，
活塞: POM塑膠
彈簧: 316L不鏽鋼
密封: NBR
● FP54…FA材質：外殼: 陽極氧化鋁
活塞: POM塑膠
彈簧: 316L不鏽鋼
密封: NBR
● FP54…FK材質：外殼: 316L不鏽鋼
活塞: POM塑膠
彈簧: 316L不鏽鋼
密封: NBR
通用介質
水，汽，油
尺寸圖適用介質
選型表
| FP54- | 008 | F | D | A | 015 | C | /HT | 詳述 | ||||||||||
| FP54- | FP54系列柱塞式流量開關(直接附線式） | |||||||||||||||||
| 適用管徑 | 008 | 螺紋接口 G1/4 名義口徑DN8 | ||||||||||||||||
| 010 | 螺紋接口 G3/8 名義口徑DN10 | |||||||||||||||||
| 015 | 螺紋接口 G1/2 名義口徑DN15 | |||||||||||||||||
| 020 | 螺紋接口 G3/4 名義口徑DN20 | |||||||||||||||||
| 025 | 螺紋接口 G1 名義口徑DN25 | |||||||||||||||||
| 連線方式 | F | 內螺紋 （母接頭） | ||||||||||||||||
| M | 外螺紋 （公接頭） | |||||||||||||||||
| Q | 軟管快速接頭 | |||||||||||||||||
| 配電明細 | D | 直流配電24V±20%DC | ||||||||||||||||
| W | 交流配電230V±15%AC | |||||||||||||||||
| Z | 交流配電380V±15%AC | |||||||||||||||||
| 材質描述 | P | POM加強塑膠 過液本體 | ||||||||||||||||
| A | 陽極氧化鋁 過液本體 | |||||||||||||||||
| K | 316L不鏽鋼 過液本體 | |||||||||||||||||
| min. | 正常流量小於等於5L（特定客戶備選項） | |||||||||||||||||
| 報警設定 | 008 | 設定範圍：0.6…8L/min（下線報警0.1…7L/min） | ||||||||||||||||
| 015 | 設定範圍：1…15L/min | |||||||||||||||||
| 028 | 設定範圍：2…28L/min | |||||||||||||||||
| 070 | 設定範圍：27…70L/min | |||||||||||||||||
| 連線方式 | c | 直接附線 | ||||||||||||||||
| 耐高溫選擇 | /HT | 耐高溫160°C（材質為不鏽鋼時可選） | ||||||||||||||||
性能概述FP54型
流量開關，適用介質：水、乙二醇溶液、油基液體、空氣。最大工作壓力100 bar.介質溫度-10…160℃。電源：DC24V AC220V AC380V。保護級別IP65.
適用管徑DN8~DN25,材質可選:POM塑膠、陽極氧化鋁 、316L不鏽鋼，流量報警設定值0.1L~70L/min
FP55系列
原理結構
柱塞式流量開關線上式安裝，機械式流量開關，用於液體或氣體介質。堅固的塑膠，鋁或不鏽鋼外殼可選。
特點
極小的壓力損失，良好的重複性,抗污能力.機械部分與電子部分完全隔離，
適用於小流量經濟型。3倍於原FP50的活塞行程使設定精度更加精確。帶有開
關設定刻度,現場瞬時流量可視，用戶可在現場設定。LED顯示開關狀態。
套用
氣液兩用型，工業自動化/ 機械設備/ 空氣壓縮工業/ 製冷及空調
原理，結構
技術參數
●設定範圍: 詳見參數表
●精確度: ±5%總量程
●遲滯:視開關點而定，最小0.5L/Min
●開關設定刻度: 是在介質為水,溫度20℃,水平安裝狀態進行標定的安
裝位置,介質和溫度變化會對開關值略有影響。
●流量顯示：可現場顯示當前瞬時流量大小。
●LED顯示：交流直流供電均有LED顯示開關狀態。
●接線方式： B12 接插頭
●輸出: 乾簧開關 , 容量 24VDC / 250VAC ,100mA
●耐壓: 50bar(鋁型)，100bar（不鏽鋼）
●平均壓力損失: 0.3bar(在25L/min)
●介質溫度: 最大160℃
●防護等級：IP65
● FP55…FP材質：
外殼: POM塑膠
活塞: POM塑膠
彈簧: 316L不鏽鋼
密封: NBR
● FP55…FA材質：
密封: NBR
外殼: 陽極氧化鋁
活塞: POM塑膠
彈簧: 316L不鏽鋼
● FP55…FK材質：
外殼: 316L不鏽鋼
活塞: POM塑膠
彈簧: 316L不鏽鋼
密封: NBR
性能概述
FP55型
流量開關，顯示瞬時流量大小。適用介質：水、乙二醇溶液、油基液體、空氣。最大工作壓力100 bar.介質溫度-10…160℃。電源：DC24V AC220V
AC380V。保護級別IP65.適用管徑DN8~DN25,材質可選:POM塑膠、陽極氧化鋁 、316L不鏽鋼，流量報警設定值0.1L~70L/min
