發展歷史
十九世紀電信革命後，人們已經進入資訊時代，孕育中的電子行業在進入新世紀走向了一個良好的開端。通信產業的迅速擴大創造了對批量生產電路的巨大需求。
當1903這一年，柏林人艾伯特·漢森針對於解決電話交換的需求在英國提出了“印刷”電路的專利，在介質基片上製造金屬導體圖案。儘管不是真正的“印刷電路”的方法，這似乎是第一個有記錄的電路發明。
於同一時期，托馬斯·愛迪生在一份書面答覆中也提到了在紙上畫導電跡線的方法，包括選擇性施用聚合物膠粘劑和導電顆粒，這一方法是現代聚合物厚膜技術的基礎。但沒有證據表明他付諸了實踐。
1913年，亞瑟·貝瑞申請了用抗蝕劑塗層和蝕刻金屬方法製造電路的專利；約1918年，發明家Max Schoop採用了金屬火焰噴塗工藝將其商業化；接下來Charles Ducas改進了蝕刻和電鍍；一年後法國人Cesar Parolini想出了在電鍍添加劑領域的改進；那個時代的其他發明者也採用印刷電路板的方法。
1923年，Seymour使用印刷石墨糊製造的層紋路，正式進入了柔性電路的缺口。他描述這個使用蠟紙和杜仲膠作為絕緣體，石墨、鉛和銅作為導電漿料的電路是“可以輸送、傳播、調節沿或跨通道的脈衝；柔韌、比較薄、易彎曲，能夠被製造以承擔各種形式”，並被套用於了一個無線電調諧器。
1933年，Franz在聚合物油墨中首次添加導電粒子，並增加了過程中一個銅電鍍的步驟，這一概念被現代電路製造商採用。Franz在一項專利中描述了三維柔性電路原理下一個聰明的“可摺疊”（accordion，又譯為手風琴）電路，令人驚訝的是當時柔性電路行業尚未充分利用三維彈性概念。
1947年10月，印刷電路技術進入商業領域。
組成結構
部分情況下該電路由五部分組成：柔性基板、帶狀導電銅箔、熱固性粘合劑、表面絕緣保護膜、補強（可根據需要增加）。
套用領域
2013年由日本東京大學的研究人員開發出的一種柔性電路，創建在一個超薄薄膜絕緣層上，僅有2微米厚，每平方米的重量只有3克。這種電路為醫生提供了未來將感測器植入人體內的可能。可以用於監控各種身體數據，比如體溫、血壓以及肌肉或心臟電子脈衝等。
柔性電路柔性有機電致發光器件或稱有機發光二極體（OLED），基於塑膠、金屬或軟玻璃的柔性基底時可套用生產柔韌可彎曲的顯示器面板。

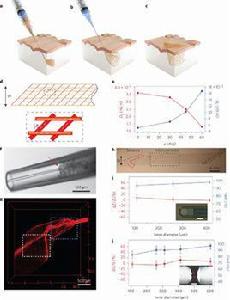

2015年，美國哈佛大學納米科學家查爾斯·李波及中國國家納米科學中心的方英，帶領他們的研究團隊設計出一種“可注射”到活體組織內的柔性電路，這些由網狀電極構成的電子元件，能裝在針直徑小到0.1毫米的注射器里，注入後不到1小時就可以展開到原來的形狀，實驗已證明可用於檢測小鼠的大腦活動。
