暗燈系統

暗燈系統

Andon是套用在車間的總、塗、焊、衝壓等生產線上的實時呼叫系統(通稱Andon—安燈),用來幫助流上的工人在一定生產節拍內、完成質量可靠的產品裝配任務。

由來

Andon系統雖然起源於汽車行業,但當前其套用已不僅只限於汽車行業的現場管理,已在各類製造行業的生產線上得以推廣及套用,並取得良好的效果,對於現場品質、設備、物料的管理髮揮出其重要的作用。
·當工位或生產線上有異常狀況(如品質、設備、物料等問題)產生時,即時發出信息,尋求相關支持部門幫助;·推動管理層和支持部門“巡視發現”生產線上的問題並採取行動;·系統跟蹤異常狀況到問題解決的整個流程,促使解決問題流程的實施;·系統蒐集數據,識別問題發生最多的地方,並進行改善;·傳遞各工位或生產線的實時狀態信息,建立透明化的生產現場;

系統的作用

ANDON系統雖然起源於汽車行業,但當前其套用已不僅只限於汽車行業的現場管理,已在各類製造行業的生產線上得以推廣及套用,並取得良好的效果,對於現場品質、設備、物料的管理髮揮出其重要的作用。
·當工位或生產線上有異常狀況(如品質、設備、物料等問題)產生時,即時發出信息,尋求相關支持部門幫助;·推動管理層和支持部門“巡視發現”生產線上的問題並採取行動;·系統跟蹤異常狀況到問題解決的整個流程,促使解決問題流程的實施;·系統蒐集數據,識別問題發生最多的地方,並進行改善;·傳遞各工位或生產線的實時狀態信息,建立透明化的生產現場

結構示意圖

andon結構示意圖 andon結構示意圖
圖

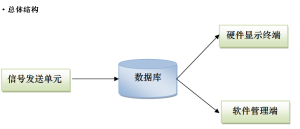

·總體結構
andon結構示意圖


1)信號單元裝置為傳送現場異常信號的終端;2)資料庫接收來自各信號單元發出的信號;3)硬體顯示終端包括為LED看板,平板電視等;4)軟體管理端負責系統的管理及信息查詢、分析;
·信號傳送單元結構(無線終端模式及常規按鍵模式)信號傳送單元分為兩種方式:無線終端模式及常規按鍵模式;

系統特點

系統特點 系統特點

·多種無線傳輸模式,提供WIFI,FSK無線傳輸模式;
·各傳送單元獨立成一個整體,免於布線,方便維護;
系統特點


·工單可發布到具體的終端中;·可定義節拍時間,實時顯示產量差額;
·可在終端中外接掃描槍、物理按鈕或其它計數裝置,統計產品數量及不良品數量;

異常處理流程

流程圖 流程圖

流程圖


異常狀況處理流程的特點:
·記錄每一異常狀況發生到處理完畢的整個流程;
·異常信息傳送方式的多樣性:即時通訊軟體、簡訊、郵件;
·採用逐層報警機制,保證異常狀況迅速有效地得到處理;

顯示設備

特點 特點

·現場顯示設備:可採用LED屏顯示目標產量,實際產量,及各工位的狀態信息;
·支持部門顯示設備:支持部門顯示設備可採用LED屏或平板電視,顯示現場的狀態信息;
·管理層顯示設備:管理層可採用10英寸的移動終端,方便放置在辦公座上,實時掌握生產線的整體狀況;
特點

套用環境

功能圖 功能圖

QSmartAndon系統不但可套用在裝配線中,也可套用單獨的設備或整條生產線上,其主要的核心理念是加強現場的管理,對現場的異常狀況採取及時有效的處理措施,以此保證生產的順暢及產品的品質,同時提高整體的生產效率。
七、QSmartAndon管理軟體功能
·管理端的主要功能為對系統進行管理,同時供管理層對歷史數據進行查詢及分析;
·查詢及管理端採用B/S結構進行設計,可從IE瀏覽器進行登錄進行系統操作;
·查詢界面支持英文語言環境;
·查詢報表主要功能為統計固定時間端內的生產單元異常次數,及相應持續時間分析;
功能圖

凌犀Super–Andon系統為一種核心的精益生產管理工具,通用的基本SuperAndon系統包括:Andon終端、Andon主機、Andon燈塔、Andon看板和Andon數據伺服器以及TPMOEEAndon系統軟體,根據需要增加無線信號增強中繼器。各系統組成部分功能描述如下:
Andon終端:
是一種開關量輸入類型的無線按鍵輸入設備,可以是人工按鍵或者感測器觸發按鍵,當接收到按鍵信號後將該按鍵對應的編碼傳送到Andon主機。Andon終端的按鍵個數可以擴展多種類型,如單鍵呼叫終端、單鍵呼叫+取消終端、多鍵呼叫終端,面板定製多建呼叫終端。
Andon燈塔:
是一種通過不同顏色警報燈光和警報鈴聲進行指示的多層燈塔設備,接收Andon主機無線發射的編碼信息,根據編碼信息對多層燈塔的指示燈和報警器進行控制。
Andon主機:
是一種通過嵌入式系統實現的Andon系統核心控制器設備,無線接收來自Andon終端的編碼,根據編碼對應的事件列表向Andon燈塔發射對應的控制編碼,同時將Andon編碼傳送給Andon系統軟體進行實時記錄和資料庫保存,編碼對應事件列表可以通過Andon系統軟體進行配置和更新。該編碼對應事件列表和Andon事件數據記錄具有離線保存功能,Flash存儲掉電不丟失。
Andon系統軟體:
是一種實現TPMOEE精益生產管理的資料庫管理軟體,主要包括配置功能模組、記錄功能模組和報表分析系統。配置功能模組對Andon系統中套用的Andon終端和Andon燈塔進行配置和管理,形成對Andon終端、Andon燈塔和Andon事件進行關係映射的Andon編碼對應事件列表並保存到資料庫中,同時將該列表配置和更新到對應的Andon主機中。記錄功能模組將所有從Andon主機傳送來的編碼信息實時記錄並加上對應的時間戳,然後根據Andon編碼對應事件列表形成對應的Andon事件記錄,並將該記錄保存到資料庫中。報表分析系統是指基於精益生產管理規範,根據Andon事件資料庫形成的各種管理功能的報表分析工具,該部分可以根據客戶需求進行定製和裁剪。
系統組成示意框圖如下所示:
