中心介紹
在國民經濟的各領域中，如電力、石油、化工、冶金、礦山、造紙、輕工、汽車、船舶工業、交通運輸、市政建設、食品飲料、水處理、垃圾處理、製藥等，電動機得到越來越廣泛的套用。為了使電動機正常運行和可靠工作，需要對單台電動機和一條生產線的電動機進行統一的控制和保護。
因此，電動機控制中心MCC（Motor Control Center）的水平也得到迅速發展。MCC指將接於交流低壓迴路的電動機全套控制和保護設備，按一定規格系統裝配成標準化的單元組件。每台組件控制相應規格的一台電動機，將此標準的單元組件裝成櫃體實現多台電動機的集中控制。
智慧型MCC系統以通信的方式提供全面的管理診斷信息，使系統的電氣設備狀態數據透明化，實現自動採集和分析，並提供各類報表；可對能源消耗情況進行測量、統計、分析，為電能消耗和成本結構最佳化提供依據；可為電氣人員提供詳細、明確的電氣設備運行狀況，使電氣管理維護人員通過設備運行的數據進行有計畫的設備維護和檢修工作，大大地提高設備的有效運行率，提高維護人員的工作效率，節約備品備件及保養維護費用，降低備件庫存及資金占用。
隨著科學技術的不斷進步 , 工業領域對自動化控制水平的要求不斷提高 ,由智慧型MCC構成的控制系統因其網路化、系統化、開放式的特點，及網路結簡單、可靠等特性，具有廣泛的套用前景。
智慧型 MCC是智慧型電動機控制中心的簡稱 ,是一種將設備網 (即 DeviceNet網) 技術、通訊技術、控制網技術溶入到傳統的電動機控制中心 ,將 MCC中各迴路單元通過網路與控制單元進行數據通訊 , 從而將傳統的 MCC升級為智慧型 MCC,使之成為一個設備網層面的自動控制系統。這種基於設備網層面的控制系統具有傳統電動機控制系統不可比擬的優越性。
智慧型 MCC自動化控制系統中溶入的設備網網路具有網路化、系統化、可擴展、開放式的特點 ,是一種簡單的網路解決方案。智慧型電動機保護器、智慧型電動機控制器、拖動裝置、PLC可程式序控制器、FLEXI/ O EMBED Equation. 3 (柔性 I/ O) 及許多不同公司的產品均可接駁在設備網上進入系統。在提供多供貨商同類部件間的可互換性的同時 , 允許用戶通過單根電纜連線和控制 100個以上產品 , 可節省大量的控制電纜 , 減少了配線和安裝工業自動化設備的成本和時間。設備網網路的直接互連性不僅改善了設備間的通信 , 而且同時提供了相當重要的設備級診斷功能。它具有“看到內部”和監控每台電動機的能力 , 如果電動機脫扣 , 則智慧型 MCC指示脫扣的原因:缺相、失速、過載或接地故障 ,並且能夠很方便的與控制層或管理層網路實現連線。此外 , 智慧型MCC櫃體結構合理 , 體積小 , 占地面積小於一般開關櫃。櫃體採用正面安裝 ,可靠牆安裝 ,也可背靠背雙面安裝 ,操作維護方便。
配置
智慧型MCC系統的組成
智慧型MCC配電系統的主迴路配置和傳統MCC配置方式基本一致。智慧型MCC一次迴路由斷路器+接觸器+馬達保護器組成。馬達保護器如M102或3UF7等。智慧型MCC的核心元件就是馬達保護器模件，主要用於對電機運行的控制，模件常用於對接觸器合分閘的控制。另外，智慧型MCC中的馬達保護器取代傳統的熱保護元器件，簡化控制迴路，對於電機的保護有著更大的優勢：能夠將接地故障、過流、過載、欠壓、自動重啟動、堵轉、超溫等功能集中到設備上，通過DCS網路對智慧型MCC進行組態，採集MCC所有電動機運行參數，控制電機的啟停，從而可以遠方（DCS控制室）能方便的操控現場電機及監控運行狀態。
智慧型MCC參數設定
智慧型MCC馬達保護器參數設定有兩種形式：採用馬達保護器配置參數軟體或HMI，在進行配置參數軟體的時候，需要通過專用數據線將電腦與保護器接口進行連線埠和速率設定，對電機單元的功率、電壓、電流、網路地址、通訊速率、I/O分配、啟動方式進行一一設定，通訊速率和網路地址設定決定MCC數據能否與上位及進行交換。另外，對帶有顯示屏數字的操作界面，能夠獲得更多的設備和系統的信息。對於智慧型MCC的配置，需要嚴格按照國家的有關規定執行，不可隨意配置，否則會出現燒毀電機、無法保護、數據丟失等不良後果。對具有特殊的控制要求的電動機來說，應遵循特殊的配置要求。
智慧型MCC連線、配套軟體和工作站
對於在現場智慧型MCC的連線方面的問題，網路工程師在實際的組態中，需要根據車間設備的分布情況，再採取相應的配置，如增加中繼器以減少信號衰減達到數據正常交換。在實際的配置中，需要將網路電纜穿管敷設並與一次電纜分開，目的是為了減少網路電纜的干擾，確保通訊數據不丟包。在工作站中，選用穩定的PLC工控機，主要是為了考慮適應工業惡劣環境及工藝穩定運行的要求。另外，在對於顯示器選擇上，主要是看是否有強磁場的存在。對於配套軟體，包括馬達保護器及PLC編程組態軟體和監控軟體等，必須是廠家提供的正版軟體。相關軟體能夠進行MCC參數的設定，能夠進行通訊狀態修改、能夠對系統數據進行相關的備份及故障自診。對於監控軟體配置上的要求是能夠實時監控設備運行狀態，並且能夠顯示運行中設備各種參數，如電流、電壓、運行狀態、運行時間、電量報表、報警及故障原因等。上述配置步驟完成後，對智慧型MCC的配置就基本上完成了。下面就介紹一個智慧型MCC在工業中套用的實例。
發展過程
電機控制中心：又稱馬達控制中心、電動機控制中心，英文名稱為MOTOR CONTROL CENTER，簡稱MCC。電機控制中心統一管理配電和儀器設備，將各種電機控制單元、饋電線接頭單元、配電變壓器、照明配電盤、聯鎖繼電器以及計量設備裝入一個整體安裝的機殼內並且由一個公共的封閉母線供電。
傳統電機控制中心(CMCC)：傳統電機控制中心(CMCC)可以實現電機的起、停控制和簡單的故障檢測，性能可靠，利於維護，廣泛套用於國民經濟的各個領域，尤其是石油化工、冶金、造紙、建材、紡織、食品加工、製藥、電力等需要過程控制的領域。
智慧型電機控制中心(IMCC)：智慧型電機控制中心(IMCC)功能強大，可以提供電機位置和速度伺服控制功能，多種電機故障檢測和診斷功能，廣泛套用於複雜的過程控制中。CMCC和IMCC既可以單獨使用完成電機控制．又可以作為分散控制系統DCS或者可程式邏輯控制器PLC的現場執行器，與之共同完成控制任務，是工廠自動化的關鍵設備。多角色操作

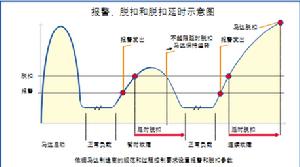

智慧型型電動機保護與控制器，作為智慧型MCC控制中心的核心器件，在智慧型MCC控制中心中起著關鍵的作用。智慧型型電動機保護與控制器帶有：過載、過壓、欠載、堵轉、斷相多種電機故障檢測和診斷功能；帶有全壓起動、星三角起動、雙向起動、雙速起動等多種控制功能；帶有通訊功能，方便組網，利於集中控制；帶有電流、電壓、功率、溫度等多種測量功能；帶有模擬量輸出功能。
智慧型電動機MCC控制中心是基於微處理器技術開發研製的電動機智慧型管理系統。通過電動機控制裝置MCU，以及先進的現場匯流排通訊技術，智慧型MCC馬達管理中心為低壓電動機提供了一整套專業化的集控制、保護與監測於一體的智慧型化管理方案，是過程控制系統電動機智慧型化管理的理想選擇。
智慧型MCC與傳統MCC的比較
(1)從硬體上看，智慧型MCC連線簡單快捷。
傳統MCC與基礎自動化的連線主要方式有2種，一是通過在MCC櫃旁設一遠程I/0櫃，MCC的監控控制信號經控制電纜與之連線，再由遠程I/0站經現場匯流排與PLC進行通訊。另一種則是MCC的監控控制信號經控制電纜直接與PLC的本地I/O櫃相連。而點到點的控制信號連線決定了電纜數量多，施工量大。
智慧型馬達控制中心MCC在這方面表現了卓越的性能，在與現場設備連線後，只需通過1根RS485現場匯流排，即可實現MCC與基礎自動化的信息互道，由於省去了控制電纜和I/0櫃這些中間環節，使連線變的簡單，通訊更為快捷。
(2)由於RS485現場匯流排的引入，省去了控制電纜和大量I/O，PLC槽架數量也得到減少，控制系統集成的成本得到減低。抵消了智慧型MCC較傳統MCC成本略高的劣勢。
(3)系統現場調試時，對系統進行打點，大大減少了調試時間；且不需要PLC I/O端子櫃及中間繼電器櫃，使系統的故障點大大減少。
(4)從維護上看，中間環節的減少使得維護更加簡單。單從PLC的狀態監視信息即可判斷現場設備的運行狀況和故障情況。
(5)智慧型 MCC控制系統具有開放性和可擴展性，這也是傳統MCC所無法比擬的。現場匯流排和組態軟體技術在污水處理項目的套用。
