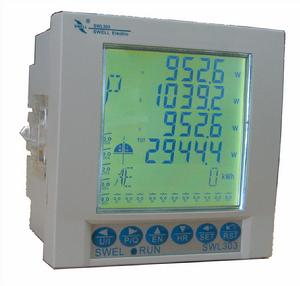

SWL300智慧型測控儀表具有精確的電力參數測量、電能質量參數監視和分析、電能量統計、越限報警、最值記錄和事件順序記錄等功能。通過I/O模組實現對現場設備狀態的監視、遠程控制和報警輸出。測控儀表提供標準的通訊接口，並可選擇雙通訊網路冗餘，同時還提供電能脈衝輸出和4~20mA模擬量輸出等功能。測控裝置套用功能模組化設計，用戶自定義的定值系統，可以驅動模擬量和邏輯量定值報警。大螢幕的液晶顯示界面讓用戶輕鬆獲取電力參數。強大的功能配置給用戶構建電力監控、電能質量監視和分析解決方案提供靈活的選擇。
智慧型測控儀表電力SCADA系統的理想選擇
智慧型測控儀表可作為儀表單獨使用，取代大量傳統的模擬儀表，亦可作為電力監控系統的前端設備，實現遠程數據採集與控制。符合工業標準的RS485通訊接口，使得組網輕鬆便捷，是SCADA系統集成的理想選擇。
能量管理系統套用
智慧型測控儀表可以統計雙向四象限的有功電能和無功電能，同時進行最大值/最小值的記錄和需量的統計。配合電力監控軟體可以協助用戶分析各用電設備的電能消耗狀況與負荷變化趨勢，實現自動抄表並生成各種電量報表。
遠程電力控制
SWL300不僅有強大的測量功能，還附帶了豐富靈活的I/O功能，這使得它完全可以勝任作為分散式RTU的要求，實現遙信、遙測、遙控、計量於一體。
電能質量監視和分析
SWL300智慧型測控儀表可以實現線上式的電能質量分析。各相電壓、電流的總諧波畸變率（THD），各奇次諧波含有率（3-31次），電壓、電流不平衡度以及波峰係數、電話諧波波形因數、K係數均可實時測量。
套用領域
SWL300系列智慧型測控儀表套用於為電力參數測量、電能質量監視和分析、電氣設備控制提供解決方案。
主要套用領域有：
■能源管理系統
■變電站自動化系統
■配電自動化系統
■醫院電力監控系統
■工廠自動化系統
■智慧型建築
■智慧型型配電盤、開關櫃
產品特點
集成多種功能
SWL300智慧型測控儀表具有強大的數據採集和處理功能：
電量測量——測量幾十種常用電力參數：電壓、電流、頻率、功率因數、功率……
電能統計——雙向四象限有功電能、無功電能累計、復費率統計、電能脈衝輸出
電能質量分析——高達31次諧波分析、波形係數/電話諧波波形因數/K係數分析、三相不平衡度分析
負荷監視——有功/無功/視在需量統計、線電壓/相電流/功率最大值及最小值統計，所有統計數據帶時標
越限報警——靈活而又功能強大的定值越限設定系統，可同時啟動多個模擬定值通道和邏輯定值通道。
豐富的I/O配置——多達11路開關量輸入、5路繼電器輸出。
模擬量接口——可選1路4~20mA模擬量輸入、最多2路4~20mA模擬量輸出。
事件記錄——64條順序事件記錄（SOE）。
測量精度高
電壓、電流測量精度為0.2%。功率測量精度為0.5%。
結構精巧、安裝便捷
外型小巧，實現全部功能無需擴展模組，尺寸符合DIN96×96標準，開孔尺寸為90×90mm，安裝厚度僅為56mm。可以安裝在小間隔的抽屜式開關櫃內。
測控儀表採用自鎖式的安裝機構，無需螺絲固定，安裝拆卸方便快捷。也可以選擇分體式導軌安裝（TS-35標準）、分體式平面螺絲安裝方式。
顯示直觀、易學易用
大螢幕、高清晰的液晶顯示界面直觀反映測控儀表參數。所有測量數據均可通過按鍵輕鬆翻閱，參數設定可以通過儀表面板進行，也可由通訊口輸入。設定參數存於非易失性EEPROM中，掉電也不會丟失。液晶顯示界面有背光支持，以幫助您在光線差的環境下使用。
接線靈活方便
無論是高壓系統還是低壓系統，也無論是三相三線還是三相四線，也無論電壓和電流通道的元件數，都可以選擇適當的接線方式與SWL300相連線。
安全性好、可靠性高
SWL300智慧型測控儀表遵循高可靠性的工業標準，採用多種隔離及抗干擾措施，能夠可靠地在高干擾電力系統環境中運行,產品業已通過IEC標準的電磁兼容測試。
功能簡介
電氣參數測量
SWL300系列智慧型測控儀表可以提供下列電氣參數的實時測量：
■電壓V：三相相電壓、線電壓及其平均電壓
■電流I：三相線電流及其平均、中線電流
■有功功率P:各相有功功率和系統有功功率
■無功功率Q:各相無功功率和系統無功功率
■視在功率S:各相視在功率和系統視在功率
■功率因數PF:各相功率因數和系統功率因數
■頻率F:系統的頻率
電能計量功能
可實現高精度的雙向電能計量。計量的電能包括輸入/輸出有功電度、輸入/輸出無功電度，同時還包括絕對值和淨電度值。
電能質量參數
實時監測三相系統的2~31次諧波分量，並計算多種電能質量參數。
■2~31次諧波含有率
■諧波畸變率（THD）
■奇次諧波畸變率（Total Odd HD）
■偶次諧波畸變率（Total Even HD）
■電話諧波波形因數（THFF）
■電流K係數（KF）
■波峰係數（CF）
■三相不平衡度
■需量統計
最值記錄
實時統計各相電壓、電流、有功功率、無功功率、視在功率等參數的最大值和最小值，並記錄事件發生的時間。所有記錄可通過通訊讀取。
I/O模組
SWL300系列智慧型測控裝置提供了豐富的I/O接口。可提供多達11路數字量輸入（DI）用於監視開關量輸入的狀態；5路繼電器輸出（DO）模組，用於實現斷路器的遠程控制、報警輸出和脈衝電度輸出等。
越限報警
用戶可以自定義的定值系統，最多可以同時啟動10個定值通道，其中有6個遙信定值，4個邏輯定值，可根據監測對象和設定情況產生繼電器輸出。
遙測定值的監測類型分兩種：越上限和越下限，遙測定值的監測對象可以選擇：電壓、電流、頻率、不平衡度等。
邏輯定值最多可以同時對三個監測對性進行邏輯判斷，三個邏輯條件之間可以選擇“與邏輯”或“或邏輯”，邏輯對象可以選擇：DI狀態、DO狀態、遙測定值狀態、邏輯定值狀態。
利用軟體通過通訊口對裝置進行定值參數整定，也可通過面板按鍵設定參數。
變送器輸出
模擬量輸出：最多可以提供2路4~20mA輸出，變送輸出對象可從任何被測參數中選擇，輸出負載為500歐姆。
模擬量輸入：可接受1路4~20mA外部有源輸入。
SOE記錄功能
多達64個事件記錄，裝置掉電不丟失。記錄事件包括越限動作、繼電器動作、開關量輸入變位等。每個事件記錄包括事件類型，日期和時間。時間解析度為1ms，事件記錄數量可擴展。
波形捕捉
波形捕捉可以由手動啟動或事件啟動。手動啟動捕捉設備正常運行下的波形，用以分析諧波畸變或者其他電能質量參數；事件啟動捕捉在異常事件發生狀況下的波形，用以協助故障分析和快速恢復供電。
通訊模組
提供1路RS485通訊接口，Modbus-RTU通訊協定。
可以選擇2路RS485通訊接口，智慧型測控儀表通訊網路冗餘配置。
技術規格參數
測量精度
電 壓 0.2% 5V~5000Kv
電 流 0.2% 5mA~50000A
有功功率 0.5% -100000~100000kW
無功功率 0.5% -100000~100000kvar
視在功率 0.5% 0~100000kVA
功率因數 0.2% -1.000~1.000 解析度：0.001
有功電度 1% 0~999999999kwh
無功電度 1% 0~999999999kvarh
頻 率 0.2% 45~65Hz 解析度：0.01Hz
電流輸入
額定電流 5A/1A 電流變比可設定
過載能力 1.2倍額定電流，連續工作
負 荷 小於0.2VA
精 度 0.2%
電壓輸入
額定電壓 380V/100V 電壓變比可設定
過載能力 1.2倍額定電壓，連續工作
負 荷 <0.2VA
精 度 0.2%
諧波指標
測量值 2nd~31st諧波
通訊網路
RS485（標配）
Modbus-RTU協定
2芯禁止雙絞線
波特率：2400~19200bps
工作電源
交直流控制電源
工作範圍 85~264Vac，50/60Hz；100~300Vdc
功 耗 小於5W
繼電器輸出
觸點容量 250Vac 5A, 30Vdc 5A
脈衝寬度 0~3000秒
SOE解析度 1ms
模擬量輸出
輸出範圍 4~20mA 內激勵
輸出負載 500歐姆
適用環境
運行溫度 -25℃ to 70℃
存儲溫度 -30℃ to 75℃
大氣壓力 80kPa to 110kPa
相對濕度 5% to 95% (不結露)
安全（電氣絕緣性質）
介質強度 2kV
絕緣電阻 ≥100M
電磁兼容
靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)
輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
電快速瞬變脈衝群干擾試驗 Ⅳ級(IEC61000-4-4)
浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)
測控儀表安裝尺寸 單位mm
SWL301和SWL303的外形尺寸 96*96mm 深 56mm
SWL300外形尺寸 96*48mm 深 56mm
