攝像機工作原理
本元威視BN-CL40CC/IR本元威視BN-CL40CC/IR
攝像機工作的基本原理即把光學圖像信號轉變為電信號。當我們拍攝 一個物體時，此物體上反射的光被攝像機鏡頭收集，使其聚焦在攝像機器件的受光面上，再通過攝像器件把光轉變為電能，即得到了視頻信號，但信號很弱，需通過預放電路進行放大，再經過各種電路進行處理和調整，最後得到標準信號可送到錄像等記錄媒介上記錄下來，或通過傳播系統傳播或送到監視器上顯示出來。
內容簡介
本書從成像的歷史演變過程開始，以獨特的視角引入了智慧型攝像機的定義，整合形成了智慧型攝像機領域內的知識技術體系，並給出了一些典型的工業套用案例，最後對智慧型攝像機的市場發展進行了分析。其內容涉及光感知器、像素電路、信號處理、圖像感測器架構、嵌入式系統、計算機視覺、感測器網路、圖像處理算法等諸多領域。
本書內容豐富，學科跨度大，知識技術體系嚴謹，具有前瞻性，對於智慧型攝像機相關領域的研究人員、工業界人士以及研究生來說，是一本具有理論和工程套用價值的優秀參考書。
目錄
第1部分智慧型攝像機的簡介第1章智慧型攝像機：歷史演變第2章智慧型攝像機：基礎與分類第3章智慧型攝像機:科技和套用第2部分成像技術和智慧型攝像機架構第4章光電檢測器、像素和信號處理第5章圖像感測器體系架構第3部分嵌入式視覺第6章嵌入式視覺面臨的挑戰第7章高性能智慧型攝像機第8章嵌入式立體視覺系統第4部分用於智慧型攝像機的計算機視覺第9章視頻監控中的自標定攝像機第10章對象分割的變化檢測第11章基於嵌入式硬體的目標跟蹤第12章基於高性能視覺系統的無線智慧型攝像機設計第13章大型感測器網路中的自動地理註冊和感測器間校準第14章智慧型攝像機網路的套用開發和管理第15章協作攝像機網路中的立體視覺技術第6部分智慧型攝像機的選擇套用第16章機器視覺方面的智慧型攝像機第17章用於視覺監控的智慧型攝像機第18章車載攝像機系統第7部分智慧型攝像機市場第19章市場需求和分析第8部分智慧型攝像機的未來方向第20章智慧型攝像機的未來發展方向
智慧型攝像機主要功能
高像素
智慧型低照度攝像機效果對比圖像素是用來計算數碼影像的一種單位，如同攝像機的相片一樣，數碼影像也具有連續性的濃淡階調，我們若把影像放大數倍，會發現這些連續色調其實是由許多色彩相近的小方點所組成，這些小方點就是構成影像的最小單位像素。這種最小的圖形的單元能在螢幕上顯示通常是單個的染色點。越高位的像素，其擁有的色板也就越豐富，越能表達顏色的真實感。一個像素通常被視為圖像的最小的完整採樣。
低照度
照度也稱靈敏度。是CCD對環境光線的敏感程度，或者說是CCD正常成像時所需要的最暗光線。照度的單位是勒克斯（LUX）數值越小，表示需要的光線越少，攝像頭也越靈敏。
寬動態
寬動態技術能使攝像機在暗處獲得明亮圖像的同時使明亮處不受色飽和度的影響。在寬動態技術的支持下，攝像機可在任何地方獲取比套用。它能將在高光照處使用高速快門曝光和在低光處使用低速快門曝光生成的圖像結合從而生成合成圖像，所以能獲得暗處細節，而圖像的明亮處又不過於飽和。
3D-DNR(數碼降噪)
3D數字降噪系統攝像機採用專用DSP強大的處理能力，通過檢測和分析幀存儲器圖像信息進行有效處理，極大地消除了信號中的干擾噪聲波，從而有效的提高了畫面的清晰度。
技術參數

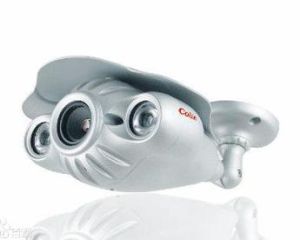

| 產品名稱 | 智慧型攝像機 |
| 感測器 | 1/3 “SONY Super HAD II CCD |
| 像數 | PAL:752（H）x 582（V）/NTSC:768（H）x 494（V） |
| 掃描方式 | 2:1隔行 |
| 同步方式 | 內同步 |
| 水平垂直頻率 | PAL:15.625 kHz, 50.00 HZ / NTSC :15.734kHZ,59.94HZ |
| 清晰度 | 彩色520線 |
| 視頻輸出 | 1.0Vp-p/75Ω 複合視頻信號 |
| 信噪比 | 大於50dB （自動增益關掉時） |
| 照度 | 0.00001Lux /F1.2 （彩色） |
| 伽馬校正 | 0.45 |
| 增益控制 | 自動 |
| 電子快門 | PAL:1/50~1/100,000 秒 / NTSC:1/60~1/100,000 秒 |
| 日夜模式 | 帶可移動 濾光片 自動轉換，提高照度 |
| 紅外燈 | 單晶點陣紅外，照射角度15°、30°、45°、60°、90°可選，最遠距離70米，極低照度啟動紅外，一般照度不啟動 |
| 鏡頭 | 根據透鏡角度選用25mm,12mm,8mm,6mm,4mm焦距CS 定焦鏡頭 |
| 電源 | 12VDC(±10%) |
| 功耗 | 5W（最大值，夜晚紅外模式） |
| 工作溫度，濕度 | -10℃~50℃,20%~90% RH |
| 尺寸 | Φ90x160(mm) |
