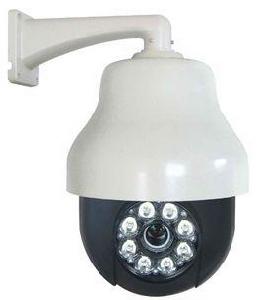

基本信息
智慧型球攝像機的種種特性使之適用於各行各業大面積、活動目標的監視。如智慧型大廈監控、銀行保全、城市道路監控、電力部門、機場、車站監控等。 智慧型球攝像機通過RS-485控制匯流排。支持P型和D型協定以及AD曼碼協定，可通過DIP撥碼開關選擇。連線RS-485控制設備，如快球鍵盤、硬碟錄像機等。 智慧型球攝像機提供開放的通訊協定，目前可支持多種流行的系統平台。在與其他系統匹配時，各系統連線和使用方法不盡相同，這裡不加以說明，請與相關的系統製造商或經銷商聯繫以獲取必要的信息。
性能特點
●採用功能完善的高性能數字DSP設計，性能穩定 ●內部設定數據斷電後不丟失 ●一體化集成設計，結構緊湊，可靠性高 ●常規預置位64個(可擴展至256個)隨意儲存，定位準確 ●採用RS-485匯流排控制 ●精密電機驅動，運轉平穩、反應靈敏 ●水平360°連續旋轉，無監視盲區 ●旋轉速度根據鏡頭變倍倍數自動調整 ●垂直方向實現180°自動翻轉連續監視 ●自動光圈、自動聚焦、自動白平衡 ●背光補償功能，在有強光源的環境中可以看到所有的物體 ●夜視功能，根據環境光線的變化自動轉換CCD照度
功能說明
以下簡單介紹了一體化球形攝像機的主要功能，並介紹了功能實現的通用原則，未涉及具體的操作方法。
目標跟蹤
用戶可以使用控制鍵盤上的搖桿控制攝像機的上下左右轉動，可以用來追蹤移動目標或轉移視界，另外可通過調整焦距來改變視角的大小或目標圖像的大小。在預設的自動聚焦、自動光圈的狀態下，隨著攝像機的轉動，鏡頭會自動根據景物變化做出迅速調節，即刻得到清晰圖像。
自動匹配
手動調節時，對焦距較長的情況，球機高速的反應使得輕微觸動搖桿可能使畫面迅速移動，從而造成畫面丟 失。基於人性化設計，智慧型球根據焦距的遠近自動調整攝像機水平和垂直轉速，使手動跟蹤目標操作更為簡便易行。
自動翻轉
操作者將鏡頭拉到底部（垂直）後若仍按住搖桿，此時鏡頭自動水平旋轉180°後隨即向上翻轉90°，可直接觀看到背面的景物，從而實現縱向180°的全程連續監視
設定
預置功能是球機能將當前狀態下雲台的水平角度、傾斜角度和攝像機鏡頭焦距等位置參數儲存到存儲器中，需要時可以迅速調用這些參數並將雲台和攝像頭調整至該位置。操作者可方便快捷地通過控制鍵盤等設備儲存及調出預置位，本智慧型球能支持常規預置位64個（可擴展至256個）。
鏡頭控制
焦距控制 用戶可以通過快球鍵盤或矩陣主機調整焦距的遠近，得到所需的全景畫面，或者特寫畫面。 聚焦控制 系統默認自動聚焦、變焦時，攝像機鏡頭會以物景畫面的中心自動對焦，保持清晰圖像；在特殊情況下用戶可以手動聚焦，達到希望的圖象效果。 ●可通過鍵盤手動調節聚焦，具體操作請參考您的鍵盤或矩陣主機操作手冊。 ●當處在手動聚焦狀態時，操作鏡頭變倍或移動位置可自動恢復自動聚焦。 攝像機鏡頭在下列情況下將不能對所攝目標自動聚焦： a、目標不在畫面的中心； b、目標同時在遠和近的地方； c、目標為強光物體。如氖燈、聚光燈等發光物體； d、目標在附有水珠或灰塵的玻璃後面； e、目標移動太快； f、大面積的目標，如牆壁； g、目標太黑暗或本來就模糊。 光圈控制 ●出廠默認為自動光圈。 通過自動感測周圍環境光線變化，迅速做出調整，使得輸出的圖像亮度穩定。 ●用戶可以通過鍵盤將光圈模式改為手動，調整光圈的大小，得到所需的畫面亮度。 ●用戶可以通過鍵盤將光圈模式恢復為自動光圈。 （建議用戶使用自動光圈） 注意：在自動光圈模式下，鍵盤的光圈調節按鍵無作用。在手動光圈模式時，操作者才可以改變光圈的大小。要恢復自動光圈模式，需發出控制命令
自動背光補償
當背光補償功能打開時，攝像機鏡頭在強光背景下可自動對較黑暗的目標進行亮度補償，對光亮的背景進行採光調整，避免因背景亮度過高而造成整個畫面一團光亮，目標卻因黑暗而不可辨別，從而獲得清晰的圖像。注意：在自動光圈模式下，才可以實現背光補償的功能。出廠默認設定為關閉。
夜視功能
帶夜視功能的攝像機，在自動彩色/黑白轉換模式下，會根據環境光線的變化自動轉換CCD照度。 如：在白天由於光線充足，使用一般照度保證色彩鮮艷的畫面。而在夜晚可自動改變為低照度，以黑白畫面顯示清晰的景物。用戶可以通過鍵盤設定為手動彩色/黑白轉換，此時攝像機將不能依據環境光線做相應的轉換，只能通過用戶手動的選擇彩色畫面顯示或黑白畫面顯示。
看守位功能
操作者在一段時間內沒有操作時，智慧型球自動回到使用者預先設定的某一重要的預置位。
自動掃描功能
自動掃描是本功能智慧型球形攝像機內置的功能，可預先設定左右兩個位置，只需一個外部命令就可讓球機自動地在左右兩個位置內以一恆定速度往復不停地運動，實現無人操作自動巡視。
一般操作
由於不同系統平台的具體操作方法不盡相同，一般應依系統製造商的操作手冊為準，某些情況下會有某些特殊要求和操作方法，請與經銷商聯繫獲取必要的信息。這裡只介紹在連線全兼容AD系列矩陣主機時，球機的控制方法。
通電自檢
智慧型球通電後，攝像機先自動進行水平方向和垂直方向運動，運動結束後再將鏡頭拉到最近，又 推到最遠後停下。通過自檢確保球機正常運行。
控制旋轉
在選擇了一個攝像機後，可以通過鍵盤上的搖桿手動控制智慧型球的上下左右的運動。搖桿的運動控制著攝像機的動作，當搖桿向右運動時，攝像機也向右運動。同樣地，當搖桿向左運動時攝像機也向左運動。搖桿垂直方向運動時，攝像機也跟著做垂直方向的相應動作。按對角線方向運動搖桿，可以讓攝像機同時做水平和垂直方向運動，並且運動方向與搖桿一致。
預置點設定
按下列步驟設定預置點： 1. 使用數字鍵輸入要設定預置點的攝像機號，然後按CAMERA鍵選擇攝像機。 2. 操作搖桿、變倍按鈕、聚焦按鈕和光圈控制鍵調節攝像機畫面。 3. 輸入指定的預置點號，按SHOT鍵, 保存置場景參數。
調用預置點
鍵盤上的SHOT 鍵或CALL鍵允許你調看一設定的攝像機預置點畫面。下列步驟介紹了如何調看預置點： 1. 使用數字鍵輸入要調看預置點的攝像機號，然後按CAMERA鍵選擇攝像機。 2. 輸入調看的預置點號，按SHOT鍵，攝像機立即移動到預置位置，鏡頭的變倍、聚焦和光圈也自動改變到預置參數。預置的攝像機畫面顯示在監視器上。
變換鏡頭
變倍調節攝像機鏡頭拉近或推遠，將景物放大或縮小以獲得特寫和廣角效果。按住特寫TELE鍵後攝像機景物被拉近，畫面中的物體被放大。按住廣角WIDE鍵後攝像機景物被推遠，畫面中的物體被縮小。如果你按下並快速的放開變倍按鍵，監視器上的攝像機畫面只作微小的改變。攝像機變倍的變化量取決於按住變倍按鍵的時間的長短。
鏡頭聚焦控制
聚焦是調節攝像機畫面中一個物體或場景的清晰程度的過程。按住聚焦遠FAR鍵後，距離遠的物體或場景的清晰起來，近處的物體變得模糊。按住聚焦近NEAR鍵後，距離近的物體或場景的清晰起來，遠處的場景變得模糊。反覆調節聚焦按鍵直到監視器畫面中的物體由模糊變為清晰。像變倍按鍵一樣，攝像機聚焦的變化量取決於按住聚焦按鍵的時間的長短。
光圈控制設定
球機可以選擇自動或手動控制攝像機鏡頭的光圈大小。當選擇自動光圈模式時，攝像機自動感測周圍環境光線變化並調整光圈大小。在手動光圈模式時才允許手動調節光圈改變畫面的明亮程度。 在鍵盤上輸入數字1，並按輔助控制區的ON鍵可將攝像機光圈設定為手動光圈模式。 在鍵盤上輸入數字1，並按輔助控制區的OFF鍵可將攝像機光圈設定為自動光圈模式。但可以通過OPEN鍵、CLOSE鍵調節自動光圈的亮度控制等級
鏡頭光圈控制
一般地，攝像機的自動光圈調節功能控制著攝像機畫面的亮度，但有的時候還需要用手動的方式來調節光圈。在手動光圈模式下，用鍵盤上兩個光圈調節鍵可調節攝像機鏡頭的進光量。要使畫面變得明亮，反覆按OPEN鍵。調暗攝像機畫面，反覆按CLOSE鍵。
背光補償設定
打開攝像機的背光補償功能，在鍵盤上輸入數字66； 關閉攝像機的背光補償功能，在鍵盤上輸入數字65； 然後，按SHOT鍵，可打開或關閉攝像機的背光補償功能。 夜視功能 （只有具備彩色/黑白轉換特性的球機才能操作次項功能） 自動轉換模式，在鍵盤上輸入數字69； 手動轉換模式，在鍵盤上輸入數字70； 然後，按SHOT 鍵,可設定自動或手動ICR轉換。 注意：在此項設定完成後，應將智慧型球重新上電才能使設定起作用。 在手動轉換模式下，將畫面轉為黑白顯示，可在鍵盤上輸入數字72； 將畫面轉為彩色顯示，可在鍵盤上輸入數字71； 然後，按SHOT鍵。
數字變倍設定
打開攝像機的數字變倍功能，在鍵盤上輸入數字68； 關閉攝像機的數字變倍功能，在鍵盤上輸入數字67； 然後，按SHOT 鍵,可打開或關閉攝像機的數字變倍功能。
看守位設定
設定62號預置點，在鍵盤上輸入數字2，然後按ON鍵，激活看守位功能，不對智慧型球進行任何操作，約5分鐘後智慧型球自動回到預先設定的62號預置點。 關閉攝像機看守位功能，在鍵盤上輸入數字2，然後按OFF鍵。
自動掃描設定
設定63號預置點作為左限位，再設定64號預置點作為球機運行的右限位。然後在鍵盤上輸入數字3，再按ON鍵，打開自動掃描功能，球機既可在設定的左右限位內往復不停地運動。在運行限位處會停留3 秒，再向反方向運行。 關閉攝像機自運掃描功能，在鍵盤上輸入數字3，然後按OFF鍵。
