智慧型功率表

智慧型功率表

智慧型功率表可以直接取代常規電力變送器及測量儀表。作為一種先進的智慧型化、數位化的前端採集元件,該電力儀表已廣泛套用於各種控制系統、SCADA系統和能源管理系統中。儀表採用交流採樣技術,能測量電網中的功率參數,可通過面板薄膜開關設定倍率,帶RS485通訊、報警輸出、開關量輸入/輸出等功能。

簡介

智慧型功率表可以直接取代常規電力變送器及測量儀表。作為一種先進的智慧型化、數位化的前端採集元件,該電力儀表已廣泛套用於各種控制系統、SCADA系統和能源管理系統中。儀表採用交流採樣技術,能測量電網中的功率參數,可通過面板薄膜開關設定倍率,帶RS485通訊、報警輸出、開關量輸入/輸出等功能。
此電力儀表是針對電力系統、工礦企業、公用設施、智慧型大廈的電力監控需求而設計的智慧型功率儀表。

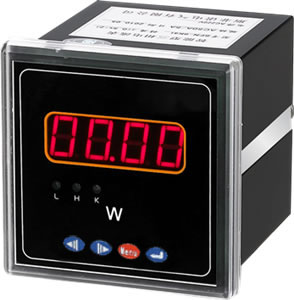

智慧型功率表知名品牌主要有中國一電電氣PZ568P-1K1系列智慧型功率表

智慧型功率表智慧型功率表

特性及功能

適用環境

l 工作溫度:LCD顯示:-10℃~+45℃;LED顯示:-10℃~+55℃
l 儲存溫度:-20℃~+70℃等
l 相對濕度:≤93%RH,不結露,無腐蝕性氣體場所
l 海拔高度:≤2500m

電磁兼容

l 靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)
l 輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
l 電快速瞬變脈衝群干擾試驗 Ⅳ級(IEC61000-4-4)
l 浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
l 射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
l 電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)

選配功能

l C — 帶RS485通訊接口,採用MODBUS協定
l K — 帶開關量輸入/輸出
l M — 模擬量輸出
l J — 繼電器報警輸出

技術參數

電流輸入

電流:1A、5A 持續1.2倍,瞬時10倍/秒
功耗<0.5VA

電壓輸入

電壓:100V、220V、380V
持續1.2倍,瞬時2倍/秒
功耗<0.5VA

精度等級

有功功率:0.5級
無功功率:1.0級

絕緣電阻

≥100MΩ

工頻耐壓

電源/輸入/輸出之間2kV/1min

平均無故障工作時間

≥50000h

電能

2路集電極開路的光耦脈衝

工作電源

工作範圍 AC80~270V或DC100-350V,45Hz~65Hz;
功耗<1.2VA
模擬量輸出
4-20mA、0-20mA、0-5V等

報警

1路無源常開觸點:1A/30VDC、2A/250VAC,高、低、不平衡報警均可設定

開關量輸入/輸出

無源乾接點輸入方式:內置電源,光耦隔離
繼電器常開觸點輸出:1A/30VDC、2A/250VAC

通訊及顯示

RS485接口 MODBUS-RTU協定
帶背光的液晶顯示(附加L代號),數碼管顯示(無附加代號)
儀表外形及安裝尺寸
單位mm
l PZ568P3-3K1方形 — 面框尺寸為儀表面框尺寸為80mm*80mm,開孔尺寸為76mm*76mm,安裝深度為91mm
l PZ568P3-9K1方形 — 面框尺寸為儀表面框尺寸為96mm*96mm,開孔尺寸為88mm*88mm,安裝深度為85mm
l PZ568P3-2K1方形 — 面框尺寸為儀表面框尺寸為120mm*120mm,開孔尺寸為108mm*108mm,安裝深度為85mm
安裝方式:
嵌入式安裝
範例
型 號:PZ568P3-1K1-C
輔助電源:AC220V/50HZ
輸 入:10KV/100V 400A/5A
通 訊:RS485/MODBUS協定
電 網: 三相三線
