時分制遙測系統
正文

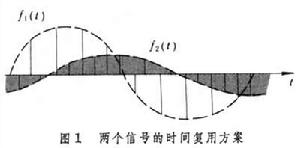

按時間劃分原理實現多路傳輸的遙測系統。一般來說，遙測所傳輸的原始信號都是連續信號。為了時分復用，需要根據採樣定理對連續信號採樣，把它變換成離散信號。採樣定理說明採樣頻率和被採樣信號頻譜之間的關係，是時分制遙測系統實現多路傳輸的主要依據。根據採樣定理，一個時間和頻譜都受到限制的連續信號，只要每隔採樣周期Δt傳送一個瞬時值即採樣值,就可以用這樣的離散信號代替原來的連續信號，而在其餘的空隙時間內可以用來傳送其他信號的採樣值。若要把離散信號恢復成原來的連續信號，只要使離散信號通過一個截止頻率為fa的低通濾波器就能恢復原信號,這裡fa等於原來連續信號頻譜頻寬的二分之一。因此先對要傳輸的信號採樣,然後把各個信號的採樣值交織排列,組成一個多路信號，就可以在時間劃分的基礎上同時傳送若干個信號,實現多路傳輸。圖1示出兩個信號的時間復用方案。設一個採樣周期內傳輸n路信號，則總採樣率（即每秒鐘的總採樣數）F=nF△，這裡F△是採樣頻率即採樣率。在採樣周期Δt內,n路脈衝信號構成一幀，因此採樣率又稱幀速率，總採樣率又稱轉換率。通常把採樣周期內多路信號脈衝序列的安排方式稱為幀結構。一些國家（如美國）已對時分制遙測系統的幀結構制定了統一的標準。
時分制遙測系統
時分制遙測系統時分制遙測系統也是二重調製系統。第一次調製是被傳輸的信號對各路脈衝進行調製，可以採用脈幅調製(PAM)、脈寬調製 (PDM)、脈位調製（PPM）、脈碼調製(PCM)和增量調製（ΔM）。第二次調製是多路信號對載波進行調製，可採用調幅(AM)、調頻(FM)、調相(PM)等方式。第一次和第二次調製分別採用不同的形式，就構成各種不同的時分制遙測系統,如PAM-AM、PAM-FM、PPM-AM、PPM-FM、PDM-AM、PDM-FM、PCM-AM、PCM-FM、ΔM-ΔM、ΔM-FM等系統。在時分制遙測系統中也有一些三重調製系統，如PAM-FM-FM、PDM-FM-FM等系統。在這類系統中共有三次調製，第一次是脈衝調製，第二次是已調脈衝對副載波調製，第三次是已調副載波再對載波進行調製。在時分制遙測系統中,PAM、PDM和PPM系統屬於模擬式遙測系統,因為雖然在傳送時間上是離散的,但所對應的採樣值幅度則是連續的。其中PDM和PPM系統都是先對要傳輸的信號採樣，再去調製脈衝的時間參量。因此有時又把PDM和PPM系統統稱為脈衝時間調製。在實際工作中PDM和PPM系統比PAM系統用得多，因為PAM是用脈衝幅度代表要傳送的信號，電路的非線性和噪聲的干擾使這種系統精度較低。因此它只用在精度要求較低、被測信號變化較慢的PAM-FM-FM三重調製系統中。
