旋轉油缸

旋轉油缸

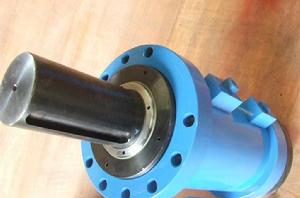

液壓旋轉油缸是一個裝配緊密的配件,它在很小的空間裡運用液壓集合了非常高的扭矩。儘管動力很高但是他們仍然可以精確容易地控制,迴轉油缸已經成功地套用在了幾乎所有要求有限旋轉運動且要大扭矩的領域。

基本信息

簡介

液壓旋轉油缸是一個裝配緊密的配件,它在很小的空間裡運用液壓集合了非常高的扭矩。儘管動力很高但是他們仍然可以精確容易地控制,迴轉油缸已經成功地套用在了幾乎所有要求有限旋轉運動且要大扭矩的領域 。

要求

為了達到有效可靠的功能,就需要有高製造精度。缸內部被完好的保護起來可以完全防塵防污防潮。這一精度伴隨著結實密封良好的外殼,可以讓缸承受達350巴的工作壓力。擺動缸也可以用於非常惡劣的條件下,地下及海平面2300米以下的地方。舉一個例子,在俄羅斯原子能潛艇“Kursk”號打撈期間使用了224個擺動缸從而將其舉出海平面,即此促使海難救援安全執行。擺動缸甚至被運用到了要求高清潔度和衛生保健的藥品和食品加工工業。

旋轉油缸 旋轉油缸

旋轉運動

基於旋轉油缸的小身材,強力和可靠性不可能被感知到。最強大的HKS擺動缸可將20輛大眾Golf轎車從一邊轉到另一邊。這一設計是建立在帶有多重螺旋齒輪的系統之上的。通過多重螺旋齒輪將活塞的直線運動轉化成旋轉運動。活塞的直線運動越長,旋轉運動就越大。

旋轉油缸 旋轉油缸

主要特點

1.內部採用螺旋結構,外型尺寸小,輸出扭矩大;

2.18 種系列尺寸,最高扭矩 至 250,000 Nm;

3.標準工作壓力21Mpa,最大至32Mpa;

4.每個系列尺寸都有4 種轉角: 90°, 180°, 270° 和360°;

5.迴轉精度可達到0.1°;

6.零內泄;

7.最大可實現擺動角度1500度的螺旋擺動缸;

8.雙平鍵驅動軸或花鍵軸(DIN 5480);

9.驅動軸上的雙重密封。

旋轉油缸 旋轉油缸

套用領域

1.工具機工作檯;

2.切斷下垂物;

3.工作和上昇平台;

4.裝配;

5.汽車工業;

6.電鏟調節;

7.建築機械;

8.採礦機械;

9.混凝土噴槍;

10.壓彎機械;

11.貨櫃起重;

12.汽車上部構造;

13.造車;

14.汽車技術;

15.屠宰機械;

16.林業;

17.鑄造;

18.振動摩擦技術;

19.裝卸技術;

20.多元汽車;

21.起重建設(海運和移動);

22.浮球閥和球閥;

23.農業機械;

24.食品加工工業;

25.物流+交通;

26.採礦和鑿岩機械;

27.混合技術;

28.組裝線;

29.垃圾車;

30.海洋;

31.工業;

32.試驗支架;

33.精煉廠;

34.輪胎工業;

35.機器人製造;

36.造船;

37.船舶起重;

38.船舵調節;

39.擴展機; 40.鋼鐵工業;41.傳輸線;42.隧道挖掘機;43.包裝機械;44.機械工具;45.水泥廠;46.打樁機。
