Lexium32伺服驅動器
Lexium32系列伺服包括3款伺服驅動器和2款伺服電機，以在運動控制套用中適應高性能、大功率和使用簡便Lexium32系列伺服驅動器性的需求，以實現最佳套用。功率範圍從0.15至7k

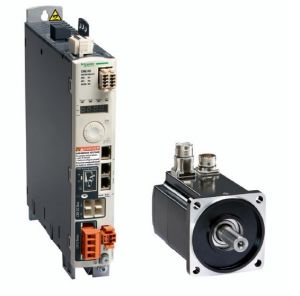

Lexium 32伺服驅動器 Lexium32伺服驅動器設計用以簡化機器的生命周期。SoMove設定軟體、並排式安裝、帶有色標的插入式連線器在伺服驅動器前面板或頂部易於使用，所有這些都使得安裝啟動和維護更為簡便。由於提供有新的複製和備份工具，維護也更為快捷便宜。
性能通過最佳化的電機控制得以提升：通過自動參數計算實現振動減低，速度觀測器，外部帶阻濾波器。這種最佳化可提高機器的生產率。
伺服驅動器和伺服電機的緊湊尺寸以最小的空間提供最大的功率，使得機器尺寸和成本得以降低。
大量的標準通訊卡和編碼器可以實現對市場上多種體系結構的適應。集成的安全功能以及對外部安全功能的使用可縮短設計時間，並使其更容易符合安全標準。
工業設備套用
Lexium32伺服驅動器集成了適用於最常見套用的功能，包括：印刷：切割、帶位置控制的機器等。包裝和包裹：定長切割、滾刀、裝瓶、裝盒、貼標等。
紡織：卷繞、紡紗、編織、刺繡等。
搬運：輸送、貨盤裝運、碼垛、拾放等。
傳送機(龍門起重機、提升機)等。
夾持、“運轉中”切割操作(飛剪、印刷、打標)等。
說明
Lexium32系列伺服驅動器涵蓋0.15kW至7kW的電機功率範圍，有3類供電電壓：110...120V單相，0.15kW至0.8kW(LXM32●●●●M2)
200...240V單相，0.3kW至1.6kW(LXM32●●●●M2)
380...480V三相，0.4kW至7kW(LXM32●●●●N4)
整個系列符合國際標準IEC/EN61800-5-1和IEC/EN61800-3，並通過UL和CSA認證，其開發按照涉及環境保護的指令(RoHS)以及旨在包含標誌的歐洲指令要求進行。
性能
Lexium32伺服驅動器產品可以提高設備性能，原因在於以下特性：■過載能力：高峰值電流(最高為額定電流的4倍)可以增加驅動範圍
■功率密度：伺服驅動器的緊湊尺寸可以在一個小空間內實現最高的效率
■高頻寬：更好的速度穩定性和更快的加速可以提高控制的質量
■電機控制：振動減低、速度觀測器以及附加的帶阻濾波器可以提高控制的質量
靈活性
其通用的規格使Lexium32系列伺服驅動器具備出色的靈活性，可以集成在不同的控制系統結構中。根據型號，Lexium32伺服驅動器標配有邏輯或模擬輸入和輸出，它們可以被配置以更好地適應套用。
它還具有控制接口，用以方便地適應各種體系結構級別：
■它有一個控制接口用於以脈衝序列進行控制
■它集成有一個CANopen/CANmotion連線埠，用以提高控制系統性能
■它還可以採用各種通訊卡連線至主流的通訊網路和匯流排。
支持以下協定：DeviceNet、乙太網/IP和PROFIBUSDPV1，EtherCAT
安全性
Lexium32系列伺服驅動器是控制系統中安全系統的一部分，因為它集成有“安全轉矩停止”(SafeTorqueOff，STO)功能，此功能將防止伺服電機意外重啟動。此功能符合針對電氣設施的標準IEC/EN61508的SIL3級以及電力驅動系統標準IEC/EN61800-1。
簡化後不僅需要複雜的安全設備，而且提高了設備安全性，節省了維護時間。
提供有一個附加eSM模組，用以進一步增強安全功能。
BMH和BSH伺服電機：動態強勁
BMH和BSH伺服電機為同步三相電機。它們配有一個SinCosHiperface®編碼器，用於從伺服電機向伺服驅動器自動傳送數據，帶或不帶抱閘可選。
■BMH伺服電機
BMH伺服電機是具有中等慣量的電機。它能更好地匹配大負載套用，並且可採用一種更具魯棒性的方式對運動進行調整。
本產品在1200至5000rpm的額度速度範圍內可以覆蓋1.2Nm至84Nm的連續停止轉矩範圍。
■BSH伺服電機
BSH伺服電機由於轉子慣量較低，可以滿足精確和高動態性能的要求。它們結構緊湊，可實現高功率密度。
本產品在2500至6000rpm的額度速度範圍內可以覆蓋0.5Nm至33.4Nm的連續停止轉矩範圍。
Lexium15伺服驅動器
新一代Lexium15伺服驅動器簡化了自動化結構，它的精確控制使您的機器獲得最佳的性能，Lexium15伺服Lexium15伺服驅動器驅動器集成了多種操作模式，使它可以套用於多種工業場

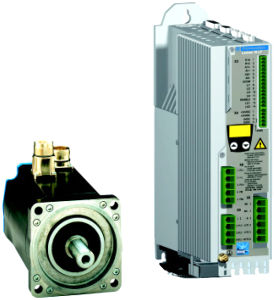

Lexium 15伺服驅動器 性能描述
●滿足您要求的解決方案>大功率範圍：從0.9kw至42.5kw，單項或者3項
>扭矩從0.18至90Nm，2種類型的電機可以滿足所有套用和裝配要求
●高性能，無需任何附屬檔案
>動態的結合：新的靜點繞線技術，快速控制環路回響
>集成所有功能：EMC，CANopen
>集成安全功能：電源切除
●很多不同的接口選擇，可以滿足所有結構
>可以連線：很多可能，編碼器接口，I/O接口，脈衝方向……
>可以通訊：適應很多種通訊匯流排
●簡單、智慧型
>通過Unilink軟體，易於編程調試
>易於安裝、接線：並排放置，緊湊，已有連線線
>易於起動：由於有了SinCosHiperface編碼器
套用範圍
繞線、張力控制、定長切割、自動裝配、物料運送、單軸、簡單主從軸、複雜主從軸、同軸Lexium23伺服驅動器
Lexium23伺服驅動器配合BCH伺服電機功率寬廣、功能強大，能夠滿足多數工業場合的需求。Lexium23伺服驅動器
Lexium 23伺服驅動器 ■Lexium23C伺服驅動器
●200…255V單相，0.1到1.5kW
●170…255V三相，0.1到3kW
■Lexium23M伺服驅動器
●170…255V三相，4.5kW到7.5kW
■BCH伺服電機
●額定功率：0.1到7.5KW
●額定扭矩：0.3到48Nm
●額定轉速：1000到3000rpm，取決於不同的型號
Lexium23伺服驅動器和BCH伺服電機的完美組合可以適用於金屬加工、物料搬運、紡織機械、電子設備、包裝和印刷設備等多種場合。
lexium23伺服驅動器符合國際標準EN50178和IEC/EN61800-3，通過了UL認證(美國)和CE認證。
位置控制模式
可以使用3種脈衝輸入信號(脈衝/方向，CW/CCW，AB相信號)或使用內置的8個運動任務
速度控制模式
使用外部模擬量輸入(±10V)或使用內部的3個速度暫存器
扭矩控制模：
使用外部模擬量輸入(±10V)或使用內部的3個扭矩暫存器
切換模式
在此模式下位置、速度、扭矩控制可以通過數字輸入進行兩兩之間的切換。Lexium23Plus伺服
Lexium23Plus伺服驅動器和BCH伺服電機的完美組合可以適用於金屬加工、物料搬運、紡織機械、電子設Lexium23Plus伺服驅動器[1]備、包裝和印刷設備等多種場合。
Lexium 23 Plus伺服 性能描述
●功率範圍從100W到7.5kW●Lexium23A帶有CANopen和CANmotion通訊接口和脈衝模擬量接口
●Lexium23D帶有脈衝模擬量接口
●可以使用Lexium23CT操作軟體或者內置人機界面進行快速調試
●預製的伺服電機組合,方便選型
功能齊全,可以套用於各種機器開發
●通用運動控制功能:位置/速度/力拒控制,模式切換,8組內部運動控制任務
●簡單快捷的自整定:2分鐘可以整定完成層
●兩個高速位置捕捉輸入
●兩個共振濾波器
●通過CANopen和CANmotion通訊接口,可以更方便的系統集成
●可以方便的集成於施耐德運動控制器
LexiumBCH伺服電機
●BCH電機專為亞洲市場設計
●6個法蘭尺寸(40,60,80,100,130,180mm),3個慣量範圍(低,中,高)
●20位的編碼器,使得位置控制精度更高
套用範圍
物料加工、紡織機械、印刷機、包裝機、金屬加工、橡塑機械Lexium05伺服驅動器
Lexium05施耐德伺服驅動器是新一代的伺服電機和驅動器帶來強有力的解決方案，能使您的機器的設計和優Lexium05伺服驅動器化受益匪淺－Lexium05將成為您應對技術和成本挑戰

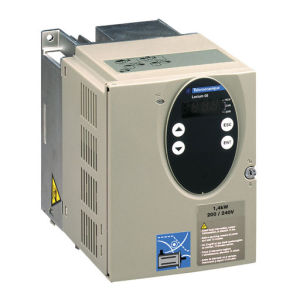

Lexium 05 伺服驅動器性能描述
Lexium05伺服驅動器●三種版本的驅動器
>Lexium05A－Canopen匯流排型
>Lexium05B－Profibus-DP匯流排型
>Lexium05C－脈衝/邏輯I/O控制型
●功率範圍0.4~6kW
●電壓範圍115V~480V
BSH伺服電機
●額定轉矩0.46~28.2Nm●額定轉速1250~6000rpm
●低慣量、高動態回響電機
●高解析度SinCosHiperface？編碼器
BRH伺服電機
●額定轉矩0.43~7.5Nm●額定轉速3000rpm
●尺寸緊湊、高性價比
四種控制模式
●點到點定位>相對或絕對運動
>通過CANopen或ProfibusDP通訊網路傳送目標位置和參數
●轉矩或速度控制
●電子齒輪
●手動模式(點動)
快速套用
●簡單啟動選單>通過PowerSuite軟體快速啟動
●電機參數自動識別
>連線SinCosHiperface編碼器與驅動器就可以實現
●自動調諧
>該功能可以自動確定軸的最優控制環增益
簡易到極致
●“簡單啟動”選單，電機參數自動識別，自動調諧，彈簧端子連線，無需變壓器。●通過CANopen連線，Lexium05提供“抓取和放置”套用的理想解決方案
套用範圍
電子、包裝、雷射加工、物料處理、定長切割、繞線、自動裝配等LexiumController運動控制器
LexiumController系列能夠為軸的控制和定位提供最佳化的解決方案，並包括了自動化控制功能。它能夠滿足所LexiumController施耐德運動控制器有工業領域範圍內的廣泛套用。
Lexium Controller運動控制器 憑藉LexiumController運動控制器、Lexium05和Lexium15伺服驅動器、以及BSH和BDH伺服電機，施耐德電氣能夠提供全面的，高性能和經濟的解決方案，即LexiumPAC。
LexiumPAC解決方案可適配、並集成至絕大多數自動化平台上——施耐德電氣或第三方平台。
藉助於應用程式模板和功能塊庫，基於LexiumController運動控制器的該軟體解決方案，能夠實現機器的快速啟動。
優勢
■緊湊的結構■型號簡潔和集成的功能塊
■安裝簡單
■由於具備應用程式模板和遠程圖形顯示終端，因此應用程式可即時投入運行
■降底安裝和啟動成本
而且，藉助於下列功能，能夠滿足專用和模組化機器的性能要求：
■擴展功能(輸入/輸出等)
■模組化軟體的功能
■由於能夠連線市場上流行的匯流排和網路，例如：CANopen、Modbus、ProfibusDP、DeviceNet和EthernetTCP/IP，因此易於集成至標準自動化系統。
套用範圍
LexiumPAC適用於下列類型的套用：●物料輸送（傳送帶、堆垛機、存儲和檢索系統）和吊運機械（吊裝設備等）
●自動裝配（插接、擰緊、定位力矩加工）等
●檢查和質量控制機器（壓力檢測等）
●持續運行的機器（切割、印刷、貼標）
